O-Cade: OUYA portátil Mini-Arcade gabinete con estación de carga móvil (4 / 8 paso)

Paso 4: Montaje componentes del iCade Panel armario

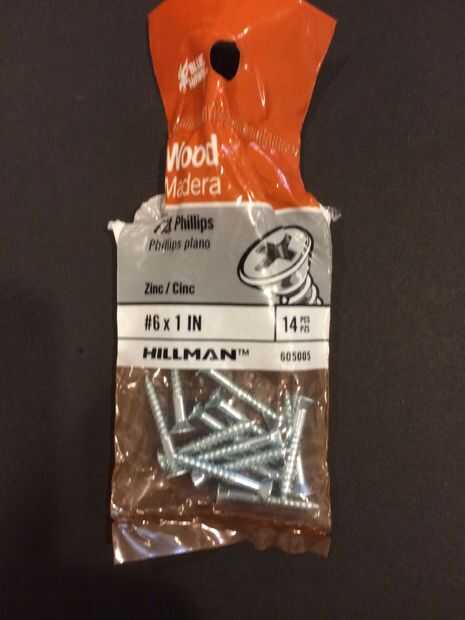

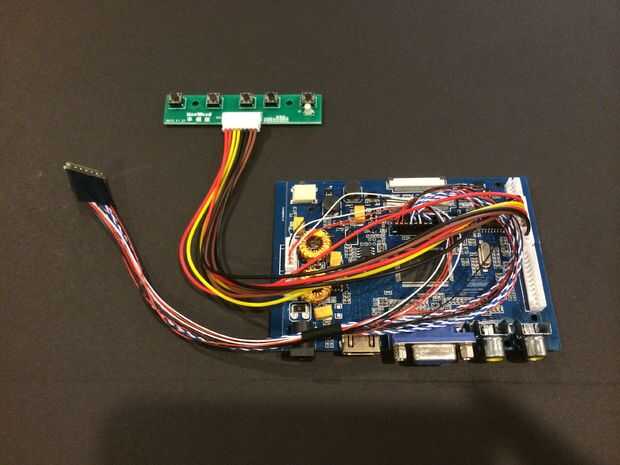

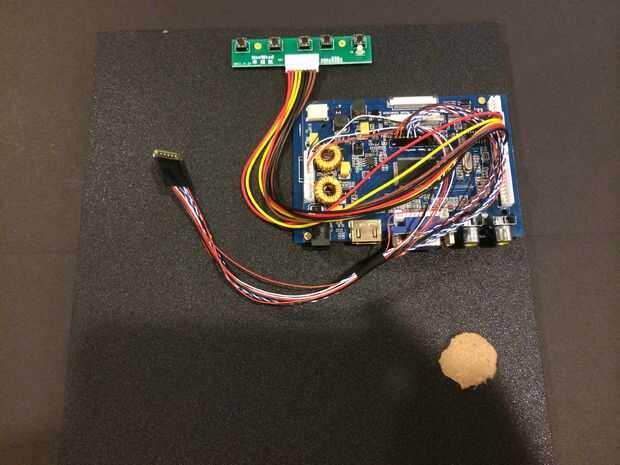

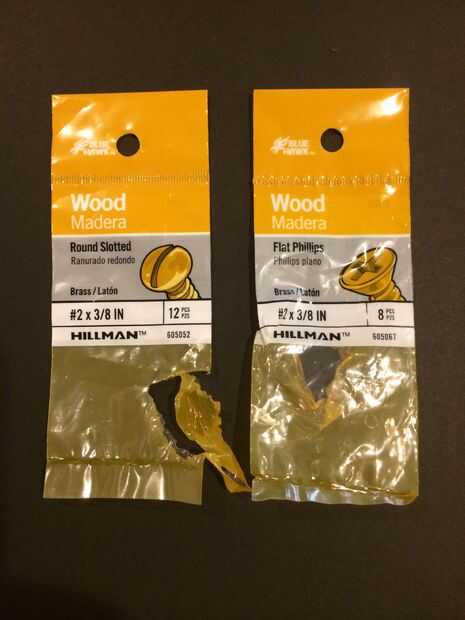

Este paso consiste en montar el panel LCD del conductor, los altavoces y la OUYA tablero gabinete centro de iCade gabinete. El tipo de tornillos necesarios para el montaje de estos componentes se muestran en las fotos. El #6 1 pulgada se utilizan tornillos para montar los altavoces (se necesitan sólo 4 tornillos). La #2 3/8 pulgadas tornillos son necesarios para montar los componentes restantes (incluyendo la pantalla del LCD más adelante). En primer lugar, Monte el tablero de pantalla LCD controlador como se muestra en la imagen. Utilice su lápiz o pluma para marcar los orificios en el panel. Luego haga estos agujeros con el taladro de 1/16 de pulgada broca para atornillar los tornillos de madera en el tablero de la iCade gabinete fácilmente. Aviso de la colocación y el número de tornillos utilizado para montar el controlador LCD tablilla. Dos agujeros son para la placa de circuito controlador de LCD y dos agujeros para la pantalla de menú. Sólo necesitará sólo perfore la madera parcialmente ya que estos son sólo los orificios para los tornillos de madera.

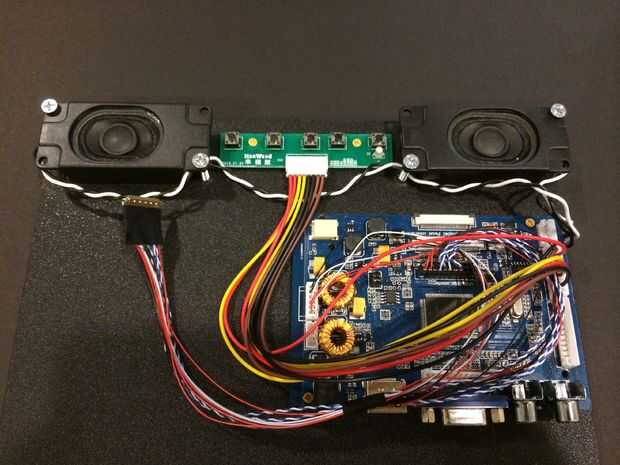

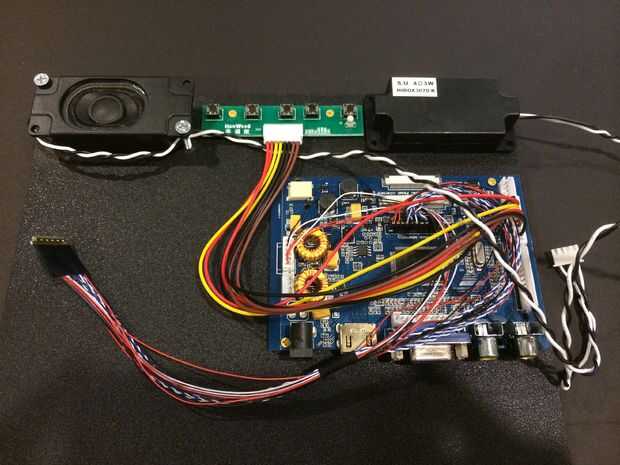

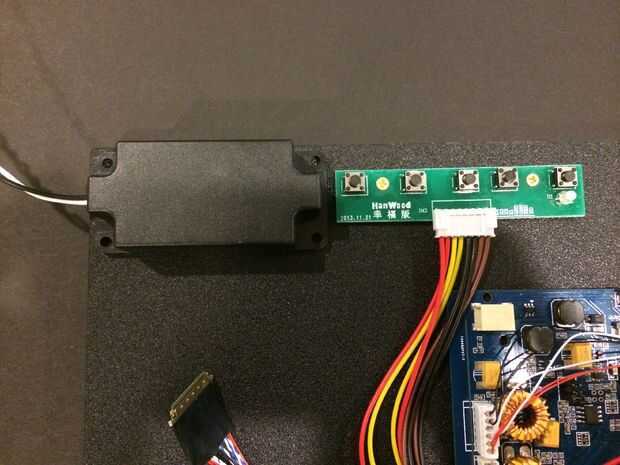

Una vez que el conductor del LCD de montaje tablilla, proceder a montar los altavoces. Para marcar la apertura de los orificios en el panel para la perforación, observe en las imágenes cómo cada altavoz esté boca abajo para que los orificios queden al ras contra el panel. Ahora podemos marcar los agujeros con un lápiz o bolígrafo y proceda a perforar agujeros para los tornillos del altavoz. Observe la colocación y el número de tornillos altavoz.

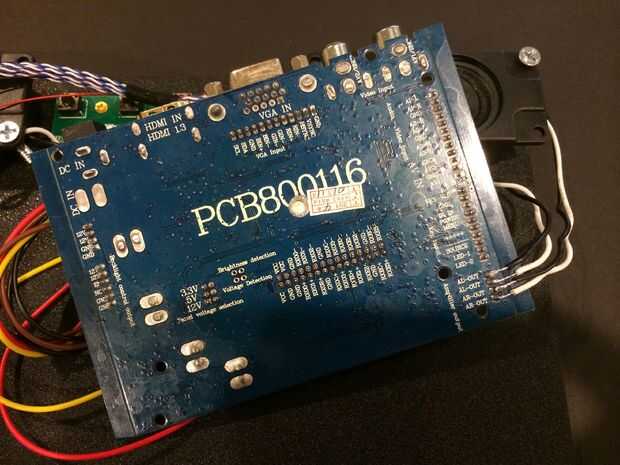

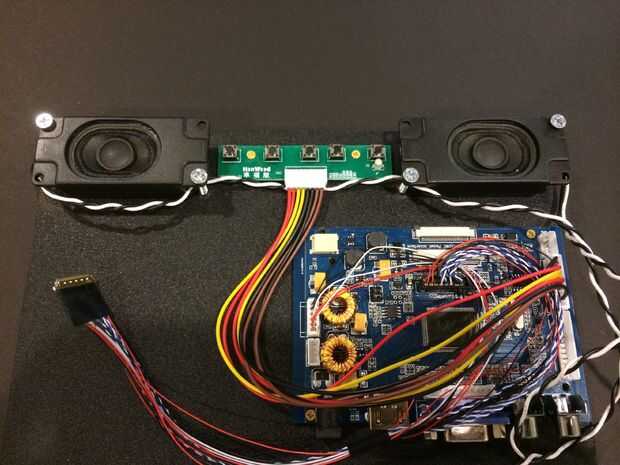

Antes de montar la microconsole OUYA, tenemos que cortar y soldar los cables del altavoz a la tarjeta de conductor del LCD. Desmontar el tablero de pantalla LCD driver desde el panel y seguir el cuadro que muestra la ubicación de los cables del altavoz soldadas a la tarjeta de conductor del LCD. Después de soldar los cables del altavoz a la Junta de controlador, vuelva a montar el tablero de conductor del LCD en el panel. Ahora puede proceder a terminar de montar la microconsole OUYA.

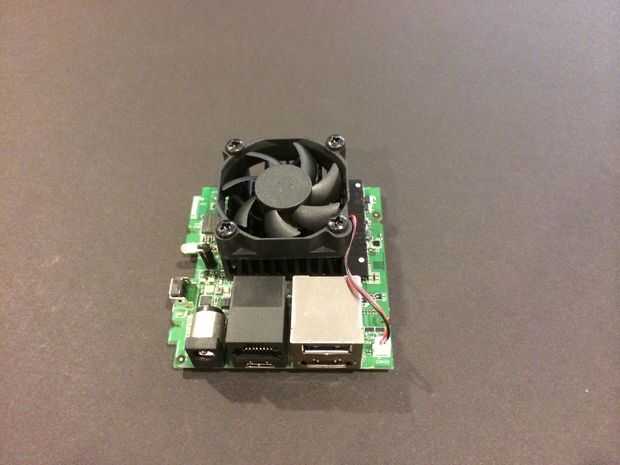

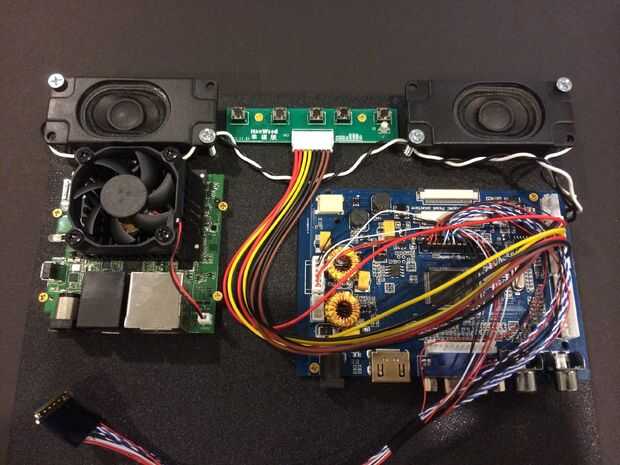

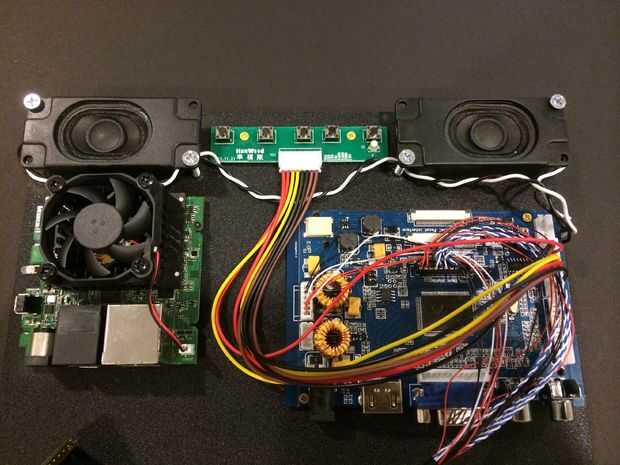

Coloque la OUYA microconsole a la izquierda de la tarjeta de conductor del LCD y marque los orificios con un lápiz o bolígrafo cerca de las 4 ranuras de forma "V" con sangría de la microconsole OUYA. Estas ranuras se utilizan para montar la OUYA al panel de iCade. Perfore los agujeros de los tornillos y Monte el OUYA microconsole a la izquierda de la tarjeta de conductor del LCD. Las imágenes muestran la colocación de la OUYA en relación con los altavoces y el tablero de conductor del LCD. Desea que la OUYA montado en esta posición por lo que puede transformarse fácilmente en la pantalla LCD de montaje una vez.

Después de montar estos componentes en el tablero del centro de iCade, es hora de montar el gabinete de iCade.
