Nuevos ojos de animatronic: Rock en! (4 / 21 paso)

Paso 4: Montaje de los ojos

La barra de soporte es dos longitudes de 4 "x ½" x ½ "stripwood bajo de Michael.

Los agujeros se necesitan en las bolas de Ping Pong para la barra de soporte y la varilla de pivote. Orificios para barra de soporte y pivote de la marca, utilice la línea de articulación como una circunferencia y dibujar un círculo de 11/16" centrado en la circunferencia. Ponga el agujero en un pedazo de papel de lija y gire para suavizar los bordes.

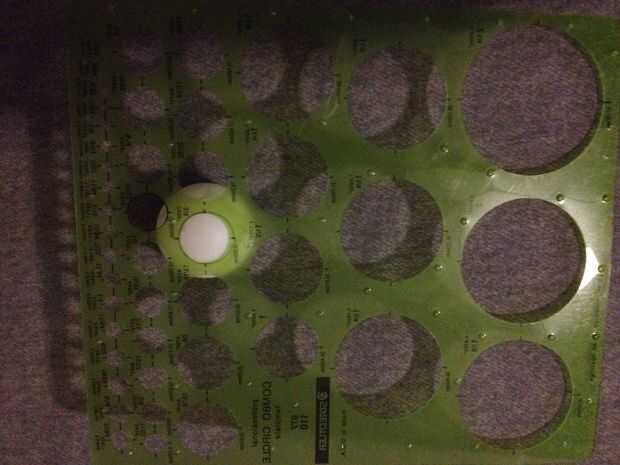

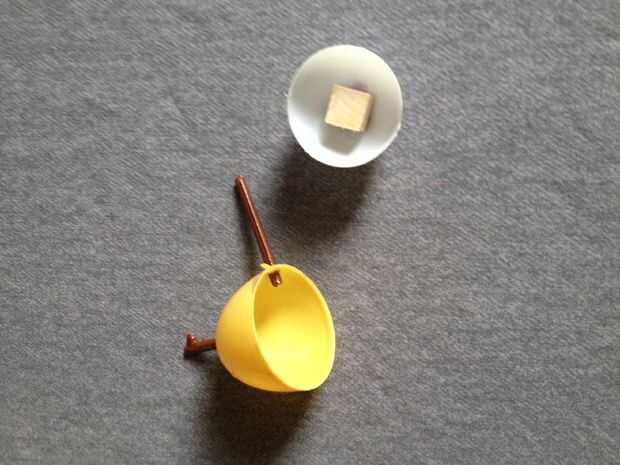

Entonces, a 90 grados a ese agujero, haga un agujero en la circunferencia con el diámetro de la barra de colada las utiliza para la T cuando los párpados (una buena razón para leer más adelante, cuando se trata de seguir las instrucciones). Utilizar una plantilla de círculo para determinar tamaño, circunferencia, ángulos y posición de las pelotas de ping pong.

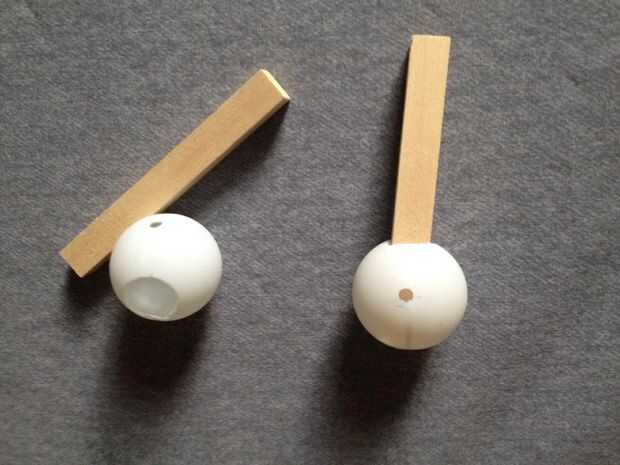

Colocar las pelotas de ping pong en las barras de apoyo a través del agujero grande. Al final de la barra de soporte debe ser cubierto en epoxy. Asegurar que los orificios de pivot en línea. ¿Cuándo pivotear los orificios no están en línea?

Bueno, si lo hiciste como lo hice cuando coloqué las pelotas de ping pong en las barras de soporte, comentar los 90 grados para los agujeros de pivote. Estaba equivocado. O hice un trabajo descuidado el taladrado a 90 grados en el primer lugar. En ese caso, yo debo han utilizado una L a 90 grados para marcar la posición de los dos orificios. En este último caso, debo han utilizado un trozo de varilla de fundición para alinear todo para arriba. Yo generalmente se burlan de mayor parte de que construyo todos modos (ver última foto). Nunca la globo ocular una medición si posiblemente puede evitarlo. Utilice eso Matemáticas de la High School secundaria y hacerlo bien.

Pero se fue bollixed ahora. He marcado donde debería haber ido uno de los agujeros de pivote y con brocas de creciente, perforaron hacia fuera. Era todavía demasiado cerca del agujero mal, mal, así que llena el agujero con el epóxido más y redrilled una vez más. Ahora mientras escribo esto, me doy cuenta de que al otro lado estaba disponible para un segundo intento y lo podría haber utilizado.

Puede que necesite rociar los ojos blancos, dependiendo de la bola de ping pong usada. En la mía, el color de epoxy sangró a través
