Paso 2: La tira de Conectar LEDs Neopixel
¿

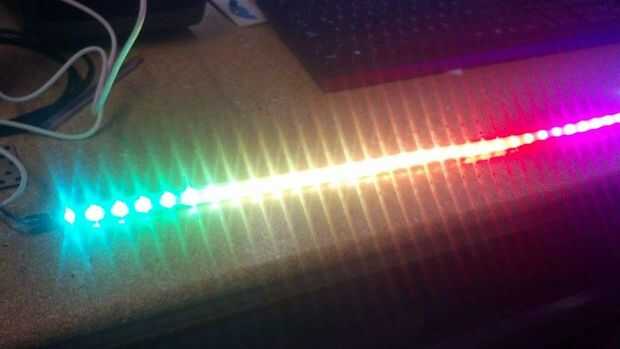

Es una tira de LEDs RGB puedes controlar cada uno individualmente, gracias a el direccionamiento digital cada LED tiene una dirección. Puedes controlar el color de cada LED verde, azul, rojo con 8 bit PWM de 2.5mm (24 bits por pixel). Los LED son controlados por registro de corrimiento están conectados de tal manera puedas alargar o recortar la tira. Solo 1 pin digital es necesario para enviar los datos. El PWM esta en cada chip de LED entonces una vez el valor el color, puedes dejar de enviar información a la tira y esta continuara el PWM en los LED por si misma.

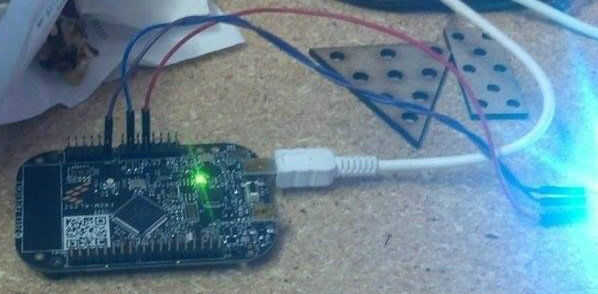

Lleva únicamente 3 cables, 5 v. GND y PWM.

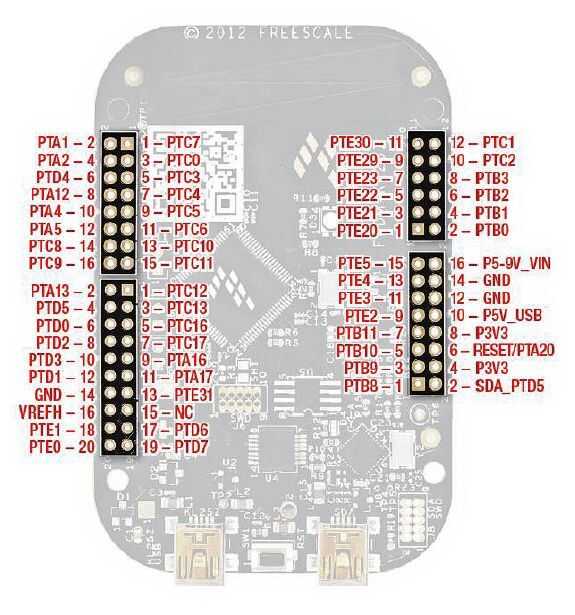

El PWM lo conectaremos en PTE20.
GND lo conectamos el de at terminal 14
5 v lo conectamos al terminal 10
