Paso 2: Reunir su equipo
Antes de comenzar Asegúrese de que hay cobertura GSM en tu buzón! No quiero construir este dispositivo sólo encontrar allí no está cobertura. Me tuvo que cambiar la tarjeta SIM a otra compañía y suerte funcionó. No cometas el error de saltarse este paso :-) La forma más fácil de encontrar es por poner su teléfono en el buzón de correo y llamar desde otro número.

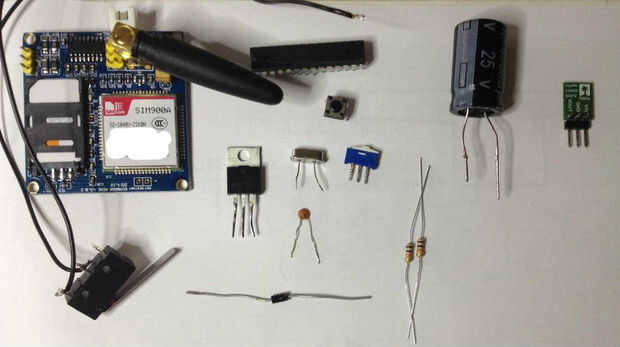

Para construir este circuito necesita los componentes que aparecen en la foto.
Para el MOSFET usé IRL7833. Sólo lo tenía ahí y harán otros transistores compatibles.
El diodo que usé es IN5819, por la misma razón que el anterior. No dude en reemplazar con otro diodo que puede manejar la corriente.
Para la regulación de voltaje he utilizado S7V7F5 por chip. Me encantan estos cachorros porque son realmente estable y flexible en términos de voltaje. Éste particular opera desde 2.7V y que perfectamente se corresponde con el voltaje mínimo de descarga de la batería que utilicé (18650). La corriente de salida no es ideal (sólo 500mA para arriba) en comparación con la atracción máxima del módulo GSM. Sin embargo puesto que el alto consumo de corriente sólo es momentáneo, usaremos un BFC para garantizar un funcionamiento estable. El BFC es esencial!
El interruptor del tacto se utiliza para reiniciar el microcontrolador que es especialmente útil (requerido) para flashear.
Aparte de los elementos de la imagen, también necesitarás:
- un protoboard (a menos que usted planea usar otra técnica). Usé uno de 270 hoyos que era suficiente.
- varios cables para conectar todo junto
- una batería recargable 18650 (con soporte)
- gabinete (opcional)
- tarjeta SIM activada
Además usted necesitará un convertidor de USB a Serial para la viruta de destello.
