"Nombre" de LED interruptor de juguete para el niño (3 / 5 paso)

Paso 3: Planificación de circuito (esquemático)

Fue realmente importante prototipo cada letra en un protoboard solderless como cada color del LED tiene una tensión diferente deseada. Compruebe la ficha técnica del fabricante para saber en la FV. Compré un montón de LEDs en ebay hace tiempo y no tenía ninguna información técnica sobre ellos pero con algún ensayo y error, he encontrado los valores correctos. Usando la ley de OHMs (I = V/R) me tienes cerca. Sin embargo, encontré que tenía que jugar un poco con los valores de resistencia para conseguir las cartas que coinciden en brillo aparente a uno con el otro.

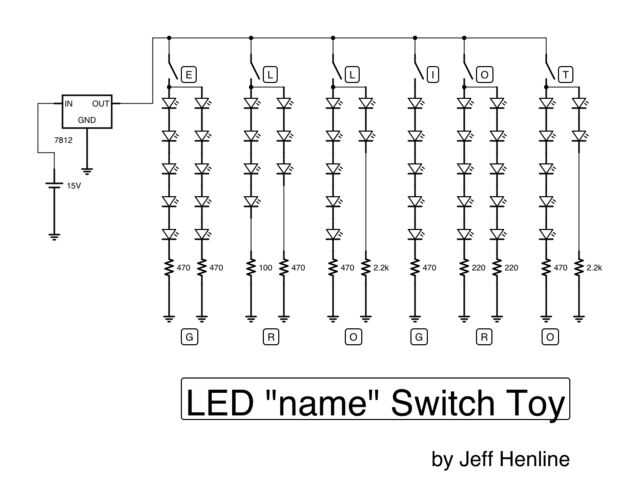

Antes de soldar, que elaboró un esquema a mano pero desde entonces han actualizado por lo que es legible. Estoy usando un regulador de tensión LM7812 para obtener un buen voltaje constante de 12v. Encontré una verruga de la pared de 15v al azar en mi cubo de piezas que estoy utilizando para una fuente de alimentación.
