Paso 2: Resumen de cada sección y su construcción

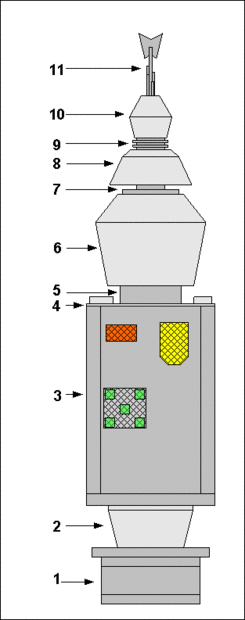

Sección 1
Esta sección consiste en una caja octogonal con un disco de madera contrachapada gruesa de 1/2" en la parte superior.
La parte octogonal está hecha de 2" piezas de madera de pino, con madera contrachapada de 1/2" para la parte superior e inferior. La parte inferior de la sección de caja puede ser removida para apretar el perno que sujeta las secciones inferiores al cuerpo principal. La imagen muestra esta sección con el perno que sobresale de la parte superior.
Esta sección llegó a tener varias diferencias de la proposición original. Si te fijas bien en las capturas de pantalla desde el episodio y los planos más detallados en el enlace en el paso de recursos, usted verá que esto es realmente una pieza cara 12 en lugar de una pieza cara 8. Además, la anchura de la mina es un poco demasiado pequeña en relación con el resto del modelo.
Sección 2
Esta sección es una forma de Cono truncado. Se convirtió en un mini torno. El pedazo era demasiado grueso para hacer de una sola pieza de madera común, por lo que una de 1.5" de espesor pieza de pino fue pegado a un 0,75" pieza gruesa de pino, para lograr el espesor deseado. Usé este método de pegar pedazos de material para obtener el espesor deseado en la mayoría de las otras piezas que se convirtieron en el torno, como generalmente eran demasiado grandes ser construido de una pieza única de 1.5" de material. Esto funcionó bien, ya que podría incrementarse de la pieza cruda con espesores estándar de material. Si la longitud total es demasiado grande, el exceso puede eliminarse fácilmente con el torno.
Para crear un pedazo de la acción de otros valores más finos de esta manera, cubrir el área entera de una de las superficies de las piezas a unir con pegamento de madera y, a continuación, fije las piezas juntos durante la noche. El resultado es muy fuerte, con el vínculo de la cola siendo realmente más fuerte que la madera sí mismo.
Sección 3
Esta es la caja de 8 lados cuerpo principal. Fue una de las partes más tiempo para construir, pero también es sencillo.
Cuenta de los 3 grupos de pequeños agujeros perforados en cada lado como se muestra. Realmente todos estos con una prensa del taladro perforé. Para hacer el patrón uniforme de orificios, primero dibujó cada uno de los patrones de agujero, les impreso hacia fuera en papel y con cinta el patrón a la madera contrachapada en la ubicación adecuada. Luego perforé a través del papel en cada punto en el patrón. Estos tres grupos distintivos de agujeros están presentes en cuatro de los lados del cuerpo. Los agujeros en cada uno de los cuatro lados fue tedioso, pero estaba satisfecho con el resultado. Supongo que si no desea taladrar todos los agujeros sólo podría hacer algún tipo de etiqueta de los agujeros en lugar de ello, pero quería tener luces interior que brillaría a través de los agujeros.

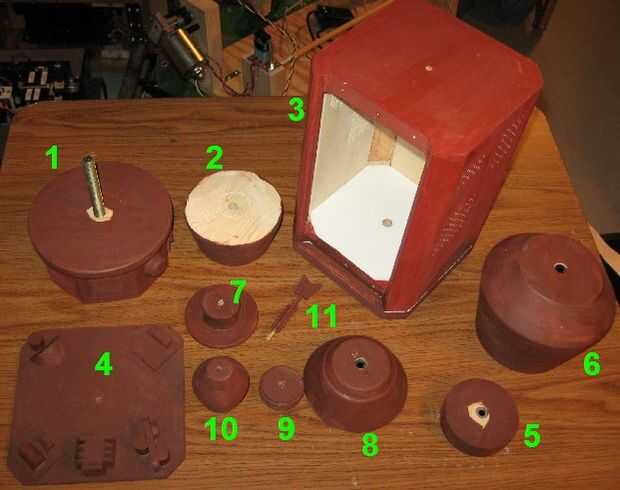

Un lado de la caja es desmontable para acceder al interior, como es visible en la foto de las piezas sin montar. Observe el agujero en el centro, utilizado para conectar las piezas junto con un tornillo.
Sección 4
La parte superior de la caja del cuerpo principal de la prop original tiene varias piezas pequeñas. No intento recrear estos detalles exactamente, ya que sentí que fueron secundarios en importancia para el modelo general. Trato de replicar la apariencia general de estos elementos, pero sé que omitido muchos detalles. Uno de los enlaces en el paso de recursos contiene planes que son muy detallados, si quieres ir tan lejos.
Estas piezas de pequeño detalle fueron montadas en una hoja de MDF de 1/8". Este conjunto luego se monta encima de la caja del cuerpo principal.
Sección 5
Esta sección es sólo un cilindro, de 2 espesores de madera contrachapada de 1/2".
Sección 6
Esta sección fue probablemente la parte más difícil. Esta es la gran "cabeza". En realidad hacer esto como tres partes y fijarse juntos cuando termine. El diámetro y la longitud de esta sección como un todo excedió las capacidades de mi torno, por lo que no pude simplemente encender el torno todos como una sola pieza grande. Más bien, tuve tres piezas separadas, la máquina y apilarlos y pegarlos juntos después de que fueran todo completos. Esto fue un reto porque tenía que asegurarse de que los diámetros emparejados de pieza a pieza, sin ninguna discontinuidades visibles.

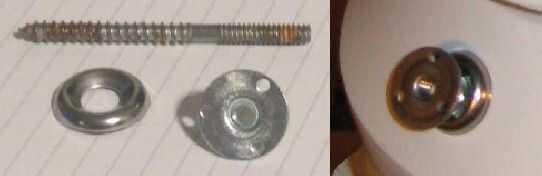

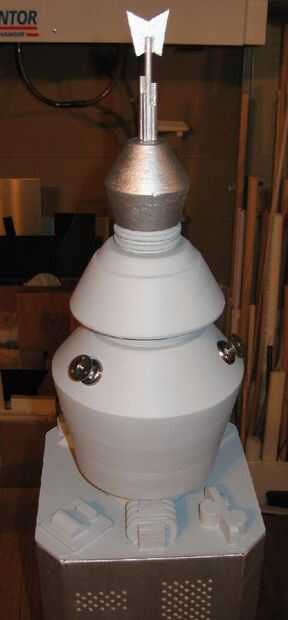

Hay tres "sondas" o antenas en esta sección la prop original que nómada se extienden y se retraen en el episodio. Mi modelo no tiene las puntas de prueba extensibles. En cambio, se representan en la posición retraída. He creado estos detalles con acabado arandelas, pernos roscados 10-24 y tuercas en T 10-24. Los postes de madera tienen una rosca madera en un extremo y rosca de 10-24 en el otro. Se rosca en la madera, se colocan las arandelas de acabado en el perno prisionero y por último las tuercas T son roscadas sobre los postes. Consulte las fotos de abajo para más detalles.
Las secciones 7
Esta sección es sólo dos discos, hechos de madera contrachapada de 1/4 "y ¾".
Sección 8
Este es otro tipo de Cono truncado de la sección, hecha en el torno de un solo 1.5" gruesa pieza de madera de pino con un disco de ½" madera contrachapada adjunta de eso.
Sección 9
Esta sección es un conjunto de 5 discos de 1/8" MDF grueso.
Sección 10
Este es otro tipo de Cono truncado de sección hecha en el torno.
Sección 11
La sección final en el modelo es una antena como pieza en la parte superior. Se hace de 3/16" y 1/8 tacos de diferentes longitudes. Hay una paleta pequeña pieza en la parte superior de la espiga del centro, que hecho de MDF de 1/8". El pedazo de centro del pasador encaja en un agujero correspondiente en la parte superior de la sección 10.
