Node.JS fácil + controlador de LED de WebSockets para frambuesa Pi (2 / 6 paso)

Paso 2: Preparar el Arduino

Añadir este código para el Arduino:

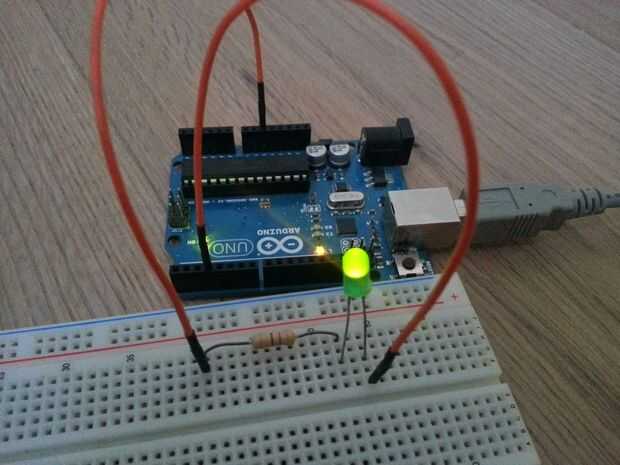

y conecte un LED con un resistor limitador de corriente a D3 (imagen muestra D10, que no hay diferencia si se utiliza el pin correcto de su código).

El código sólo espera a que un byte de la secuencia serial y establece el PWM nivel de D3 en consecuencia.

Ahora puede conectar el Arduino con el Pi a través de USB y corregir el nombre de puerto serie en main.js.
Para encontrar el puerto serial asignado puede utilizar este comando:

En lugar de un solo LED puede conectar cualquier periférico que se puede imaginar a Arduino. Sólo para nombrar algunas ideas:
Stips -LED (RGB, a lo mejor el código puede ser ajustado fácilmente para 3 deslizadores)
-Motores / ventiladores

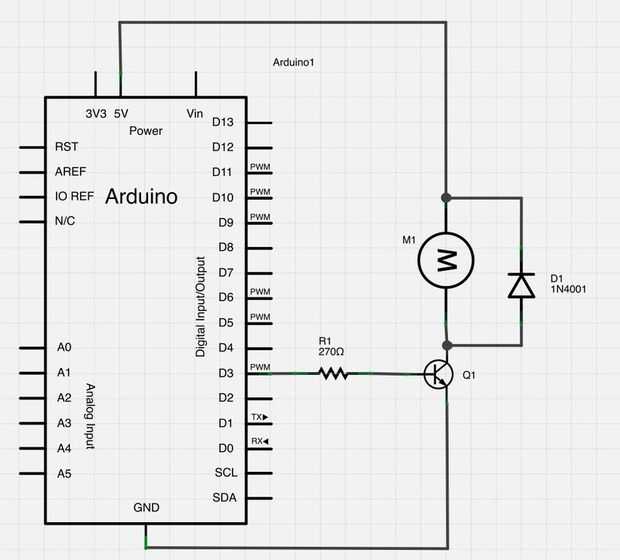

Naturalmente, ambos requieren un transitor manejar la corriente más alta y la tensión como se muestra en la tercera imagen. El diodo flyback sólo es necesario para cargas inductivas como motores, solenoides y relés.
