Para este proyecto, quería probar y hacer una lámpara de noche simple – algo que puede poner en su cuna y usarlo simplemente por cogerlo. Útil en caso de levantarse en plena noche y necesitan una luz rápida.
Objetivo
Diseño de un movimiento de bajo costo había activado lámpara de noche. No necesita ser muy brillante, pero se apagará después de algunos minutos y no debe drenar mucha batería cuando no está en uso.
Diseño de circuito
Lo primero que vino a la mente cuando pensé "movimiento activado" es "acelerómetro". Pero he decidido tomar una ruta más sencilla para este proyecto. Vamos a utilizar un sensor de inclinación, que es un switch que utiliza una bola rodante para hacer/rompe contactos eléctricos cuando se incline. Para el temporizador, nuevamente giraremos a nuestro viejo amigo el IC 555 temporizador. Así que aquí está el esquema:
El sensor de inclinación que utiliza tiene una posición por defecto de "cerrado", que significa que en el circuito de arriba, la puerta para Q1 está conectado a tierra. El valor de R1 (470K) asegura que hay menos corriente de drenaje en el estado por defecto. Cuando tenemos el sensor de la inclinación, el interruptor pasa a estado de "abierto" y el MOSFET se enciende, desencadenando el 555 que está configurado en una configuración de monoestable. El pin de salida 3 de la 555 entonces va para t = 1.1 * R3 * C2 = 1.1 * 106 * 100 * 10-6 = 110 segundos – un poco menos de 2 minutos. La salida va a otro MOSFET Q2 que asegura que puede manejar la corriente necesaria para encender los LEDs. En este caso usé 9 LEDS de una tira.
Fabricación de PCB
El diagrama esquemático y los PCB fueron diseñados en luz del águila. Aquí es el diseño de PCB, que necesita 3 cables enrutarse manualmente.
Esta vez, para hacer el PCB, usé una variación del método de transferencia de toner donde el cloruro férrico es directky con una esponja a la pensión. Esto significa que usted puede hacer un PCB en menos de 5 minutos. (Ver referencias más abajo un enlace al proceso).
Elección del SMD
Usted debe haber notado anteriormente que el PWB utiliza componentes SMD. Para este proyecto, decidí ir con componentes SMD para reducir el tamaño del producto final. Pero creo que todavía es importante usar un protoboard y componentes a través de hoyos regulares para comprobar su diseño. Se puede ver a continuación de la notable diferencia de tamaño entre el mismo circuito que utiliza regular vs componentes SMD.
Si nunca has usado SMD antes, no se deje intimidar por él. Usted no necesita cualquier equipo lujo soldar componentes SMD. Un regular soldador con una punta de cincel de 1mm o 2mm se puede utilizar fácilmente para la soldadura de los componentes utilizados en este circuito. Incluso puede soldar minúsculos chips QFN, con cojines por debajo de ellos, en casa usando una pistola de aire caliente. Consulte la sección referencias a continuación para algunos recursos en SMD que suelda.
Recinto
Para que la lámpara de noche, elegí una botella de plástico translúcida barata. La tira del LED es caliente pegado dentro de la botella en forma de hélice, y el PCB y 9V de la batería están también semejantemente colas a la botella.

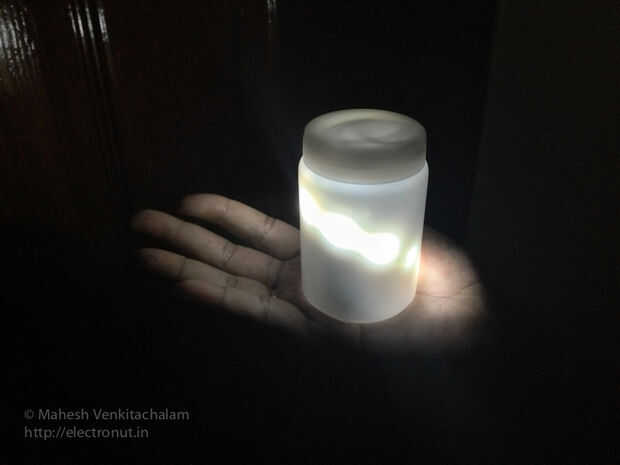

Aquí es cómo se ve en acción la hora todos juntos:
Conclusión
Así que ahí está, otro 555 simple, útil basado en circuito. Creo que es posible diseñar una versión mucho más sofisticada de la misma utilizando un acelerómetro y un microcontrolador ATtiny – pero eso es para otro proyecto.
