Anexo a este proyecto basado en uno de los comentarios recibidos: Se sugirió que el PIR podría ser utilizado directamente como un interruptor, eliminando así el transistor. Mientras que no figura de manera alrededor del transistor, pegué en una manera de simplificar aún más el circuito ya simple utilizado para este proyecto. Yo he incluido como configuración 2. Un punto válido se hizo que la luz producida no es muy brillante, pero producir suficiente iluminación para que puede navegar con seguridad por la escalera.
Luces de noche son un proyecto favorito para DIYers y hay muchos, muchos proyectos tanto en Instructables y en internet en general. Sin embargo, necesitaba de una luz bastante brillante, compacta y autopropulsada para colocar en una escalera con no enchufes eléctricos. Mis búsquedas en internet (aunque breve) no dio vuelta para arriba de lo que necesitaba, así que esto me pareció un proyecto perfecto para alguien relativamente nuevo en electrónica.
Características del diseño
1. la luz tenía que ser lo suficientemente brillante para iluminar 2 juegos de escaleras, así que seguramente alguien podría navegar de noche.

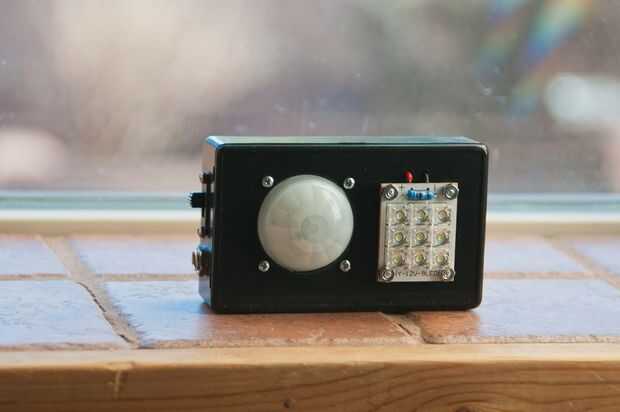

Colocó en una 12 V luz del panel que consiste en una matriz de 3 x 3 de pirañas LED que he encontrado en eBay.
2. la luz tuvo que contener su propia energía.
Me decidí por una batería de 12 V A23. Acumuladores de energía solares fueron eliminadas ya que la unidad tenía que ser compacto.
3. la luz de la noche debe estar diseñada para maximizar la vida útil.
La batería de 12 V A23 sólo tiene una capacidad 55mAh así el diseño de la luz tenía que optimizar la duración de la batería, o ser cambiar las baterías cada pocos días. La solución obvia era que la luz vuelta solamente en la noche y sólo cuando alguien estaba usando las escaleras. Ambas estas características fueron logradas mediante la inclusión de un sensor de movimiento PIR con activación nivel luz incorporada.
OK, suficiente intro - vamos a seguir con el proyecto.
