Nixie conductor sombrero (11 / 17 paso)

Paso 11: Probar las bombillas de neón

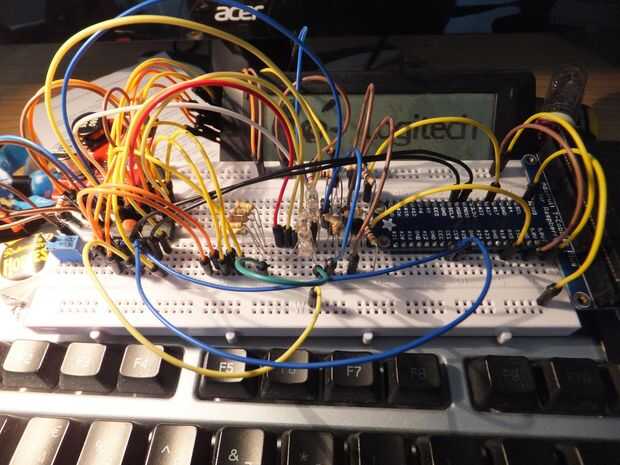

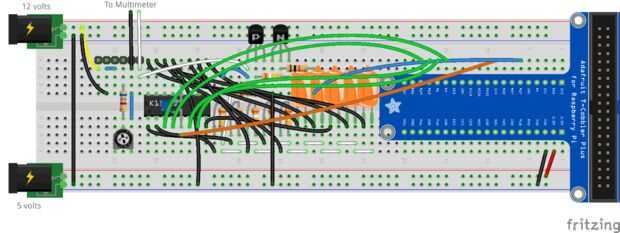

  1. Alambre de un Multiplexor de neón junto a T-Zapatero
  2. Conectar pin WiringPi '0' a través de la resistencia de ohmio de 10 M a la 'señal' del transistor MPSA42
  3. Cable por el lado de 'Ánodo' de cinco neones del Multiplexor a través de una resistencia de ohm 390 k
  4. Conectar el K155ID1 al lado del Multiplexor
  5. Alambre por el lado de 'Cátodo' de los cinco neones a los correspondientes numeradas pins de cátodo en el chip de controlador de K155ID1
  6. Pernos de enlace WiringPi '10', '11', '12' y 13' a los pins de BCD ['A', 'B', ' C, y había '] asegurándose que estén en el orden correcto
  7. Enchufe el módulo de alto voltaje en la protoboard junto a la K155ID1
  8. Conectar el módulo de alto voltaje igual como en la sección anterior 'Prueba el módulo HV'
  9. Conectarse un cable de puente adicional del conector de HV 'HV en' del Multiplexor
  10. Encienda la fuente de alimentación de 12v y 5v
    [Nota: módulo de alto voltaje estará vivo y frambuesa Pi va a arrancar. ¡ Preste atención a alto voltaje en el multímetro desde este punto]
  11. Obtener el código de fuente de librería Nixie punto de Git Hub
  12. Compilar el código de fuente librería Nixie punto
  13. Ejecute el binario de punto Nixie
    [Nota: los defectos de código de fuente deben ajustarse correctamente, y usted debería ver el primer destello de neón]
  14. Detener el código que se ejecuta pulsando Ctrl-C
  15. Tipo 'apagado' cerrar el Raspberry Pi
  16. A su vez de la fuente de alimentación de 12v y 5v
  17. Esperar para que alto voltaje baje a un nivel seguro, por lo general por debajo de 50 voltios
  18. Pasar el perno de la señal de Multiplexor de WiringPi '0' a WiringPi '1'
  19. Repita los pasos 10, 13... 18 observando los neones posterior intermitente y luego hacia el pin de señal del Multiplexor 2... 5.
