Paso 8: Conecte su Wii!
Terminé de soldar cada pasador en todos los conectores para cada punto de la Wii, que (en retrospectiva) no era la forma más eficiente de hacer esto... No se me ocurren para búsqueda de Google las conexiones y encontrar sólo los puntos necesarios necesarios para la funcionalidad (hint hint). También, usando solamente los alambres verdes probablemente no era la cosa más inteligente de mi parte tampoco...
Asegúrese de que tiene aproximadamente 6-8" longitud para cada cable que utilizas. La conexión más larga va a ser la de los puertos de controlador. Puede que desee asegurarse de que el cable es suficientemente largo para llegar a la parte posterior de la Wii al frente de la NES cuando el tablero principal es en el caso.
Usted puede comenzar con el conectador del SD. La mayoría es fácil de soldar a (dependiendo de cómo fue quitado de la caja original).

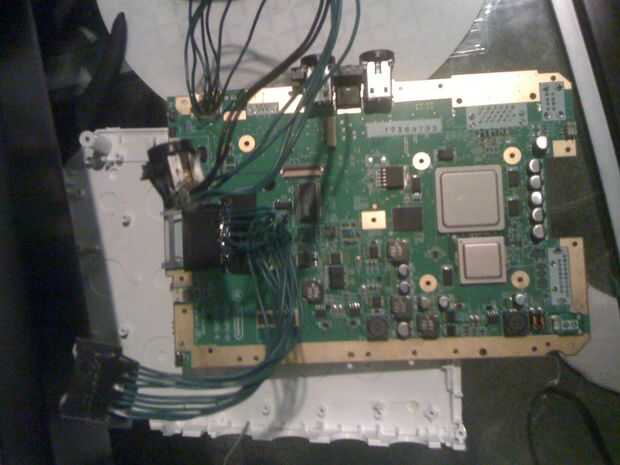

Me trasladé a las patillas de los componentes de Wii, para soldar un cable a cada pin de los conectores. Una vez que todos los conectores con cable, usé la pistola de pegamento caliente para reforzar las conexiones.

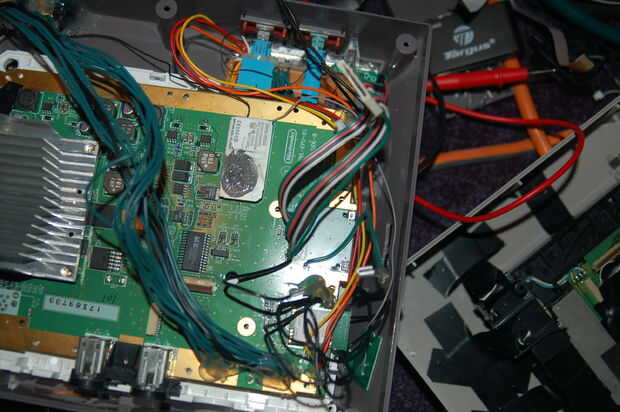

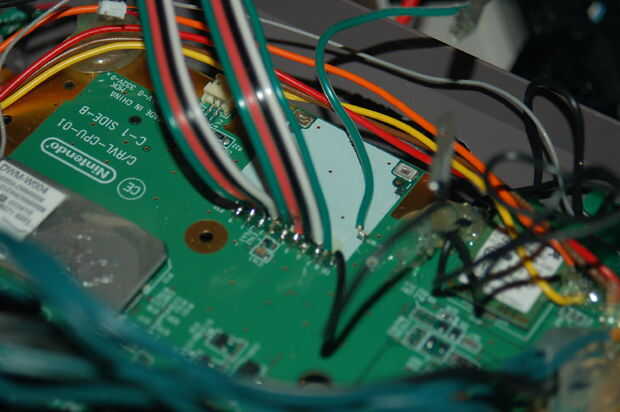

Ahora a poner todo junto. Seguir los cables y soldarlos a los lugares apropiados en el tablero principal de Wii. Todo es soldado directamente a la parte superior de la Junta que fueron el soldado de los componentes.
Ahora, los botones de Power/Reset de NES. Cortar el conector del extremo y tira hacia abajo un poco de cada cable. No estoy seguro si N * cambiar los colores de los cables, pero en la mía, trabajado como este:
Marrón = potencia
Amarillo/naranja = puesta a cero

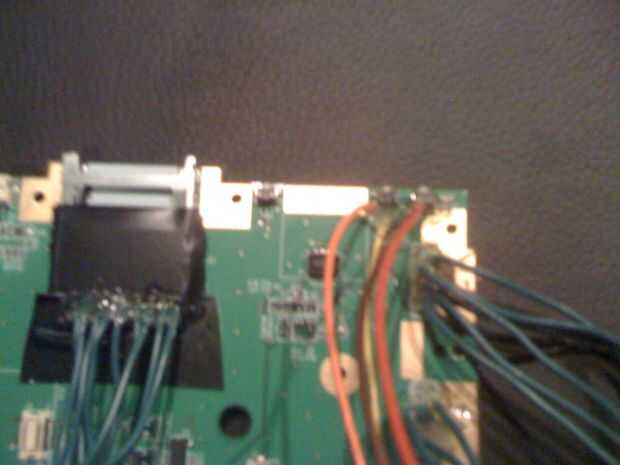

Los otros 2 cables se pueden cortar en el tablero del botón PWR/Reset, ya que son para el LED que cortamos anteriormente. Aunque no es necesario separar los botones originales de la Wii, puede hacer soldadura más fácil para usted. En los botones en el tablero principal, verás 3 pines. Al soldar sobre ellas, puede elegir cualquiera de los pines fuera (el pasador central se requiere). Suelde los cables marrón con el botón superior y los cables amarillo/naranja al botón siguiente de abajo.
El tercer botón soldadura a uno de sus botones momentáneos para 'sync' (utiliza un botón rojo para distinguir entre eso y los botones de expulsión. También, asegúrese de que tener suficiente hilo para envolver alrededor de la Wii en la parte inferior de la caja NES en tu botón de sincronización, ya que este es el lugar de montaje.) La parte inferior botón de mayoría debe ser el botón de eject.

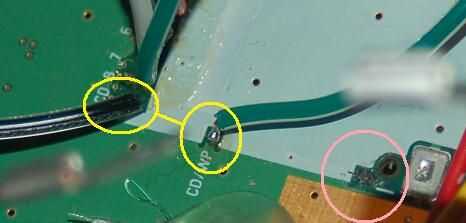

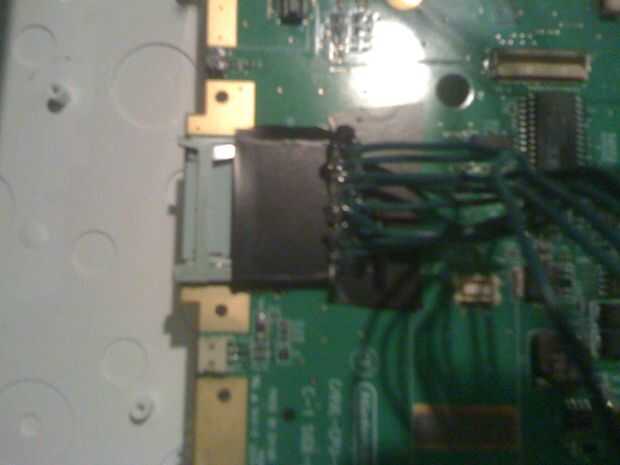

Los pasadores de SD 1-9 entonces deben soldarse directamente a la placa principal de la Wii (que están convenientemente etiquetados también!). También, soldar un cable a la clavija marcada 'CD', ' CD/WP' (un círculo amarillo abajo) y una etiqueta en la parte inferior (un círculo rosa abajo). Estos puntos son lo que usa la Wii para comprobar si hay una tarjeta insertada y si protege la escritura. En mi caso, yo simplemente corto el cable ' CD/WP' con el terminal en blanco (puedo escribir a cualquier tarjeta, independientemente de la escritura lengüeta de protección). Por último, soldar un interruptor de palanca hasta el final de los cables CD y CD/WP. No dude en agregar un 2 º conmutador para el CD/WP y el terminal en blanco (on = lectura y escritura, off = sólo lectura) o conecte al cable CD/WP (siempre lectura/escritura a pesar de todo).
Sería el lugar final para enganchar los cables hasta el + y - de la terminal de la batería.
Después de recibir todos los componentes que se sueldan en su lugar, es un buen momento para conectarlo a la TV y verifique que no tienes un Wii frito y todos los interruptores de sus trabajan. Sencillamente el disipador térmico del procesador en su lugar, coloque los adaptadores wifi/bluetooth nuevo en conectar todo y pulse el botón de power NES. Si la luz da vuelta a verde, y tiene una pantalla, trabajando Wii-mote, trabajo botón de reinicio, puede leer/escribir en la tarjeta SD, WiFi, de trabajo y tiene controles de Gamecube, yo diría que usted debe ser bueno para ir (y realmente mejor que mis 2 primeros intentos).
Adelante y desconecte todo, entonces usted puede reforzar las uniones con pegamento caliente para asegurarse de que no hay nada suelto.
