NintenWii (o Wiitendo): Wii re-hecho para caso NES (9 / 13 paso)

Paso 9: Corte/montaje todo 1

Todo atado con alambre, puede comenzar el proceso de montaje en el caso NES.  Hay varias modificaciones que todavía deben hacerse a la carcasa de la Wii para asegurar todo cabe en bellas.

La primera (y fácil) deben ser el titular original de la batería de la Wii.  Corte el extremo con el tornillo.  Ahora, perfore un agujero pequeño (debe estar apenas soldado más grande que el alambre usado para los cables de batería antes) a través de la parte superior y lateral de esta.  La forma de que esta pieza está diseñada, puede (y debe) tiene una pieza de plástico entre los dos orificios.

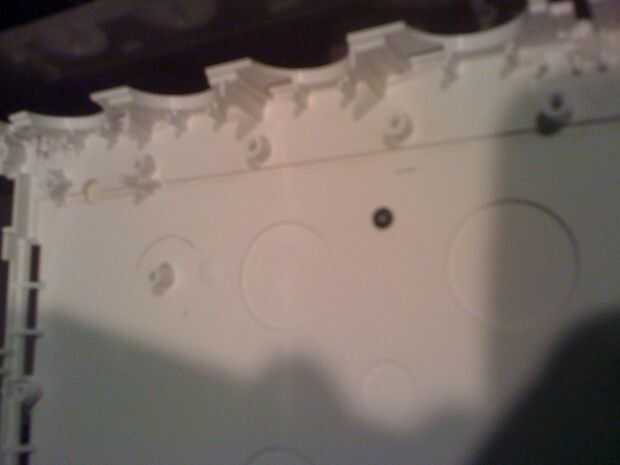

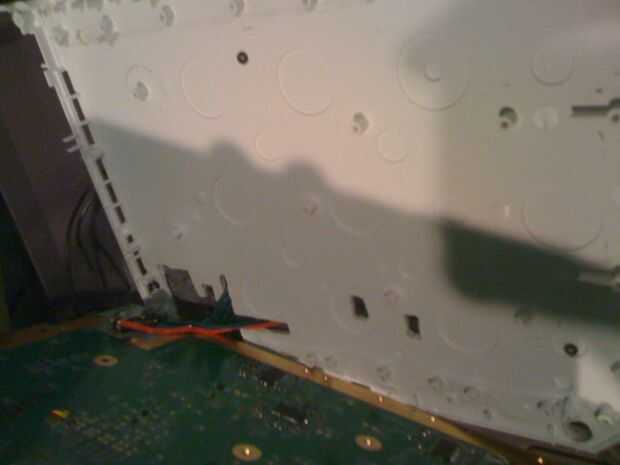

A continuación, pasar a la parte exterior de la caja del Wii.  La sección que debe excluirse de esta es de un 2" cuadrado alrededor de donde normalmente se insertaría la batería.  Esto permite que el cableado de la parte inferior (batería, interruptor de sincronización, ranura SD) para envolver alrededor de la placa base al orificio inferior de la caja de la NES.  Para asegurar suficiente cortar, coloque el panel de Wii dentro de la caja NES (montada como en el paso 3) y asegurarse de que puede ver el ' expansión ' orificio con suficiente espacio para los cables 15-ish.  Además, el exacto enfrente de lado debe ser ya sea cortar totalmente, o han plazas dar cabida para la energía y A cortar / puertos de la V (ver * abajo)

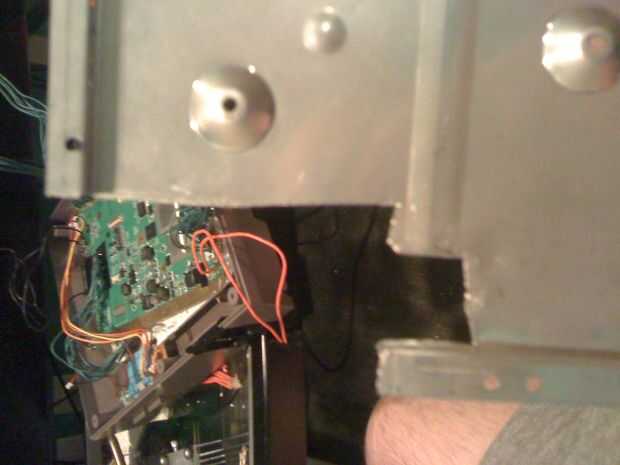

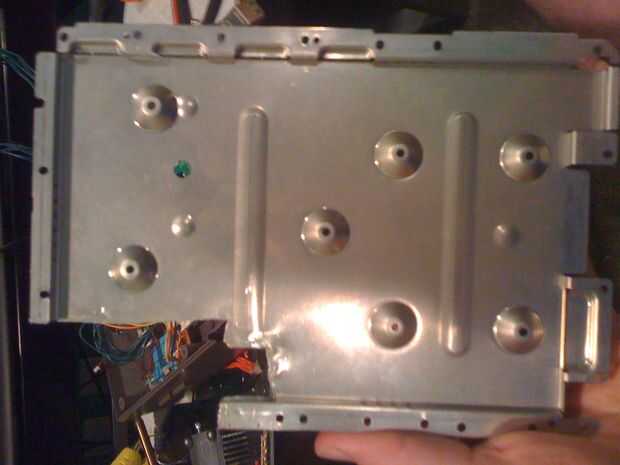

Una vez que el plástico montado, pasar el metal principal tablero de montaje (ver foto abajo).  Corte por consiguiente.

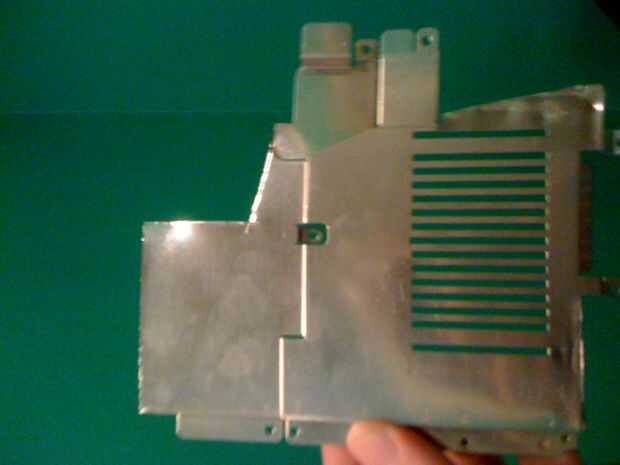

Finalmente, se debe cortar el pedazo grande de metal que cubre la placa principal de Wii.  Para asegurar que la Wii tiene suficiente enfriamiento, la corté para caber apenas sobre el adaptador de Bluetooth y el procesador.  Coloque el disipador sobre el procesador, coloque esta pieza de metal en lugar y traza donde usted cortará con un marcador mágico (véase abajo).

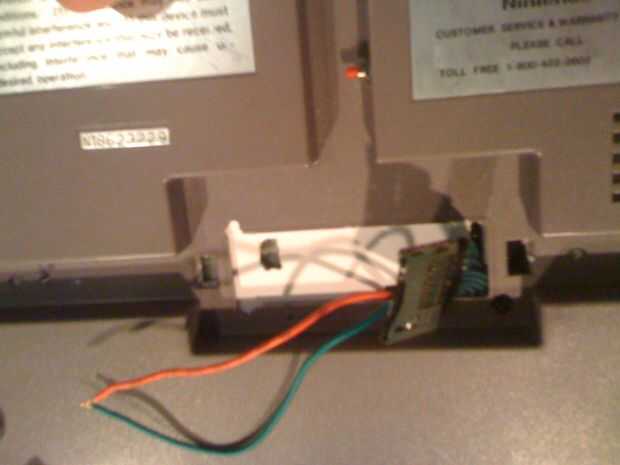

En la parte inferior de la caja de la NES, perfore un pequeño agujero para el botón de sync y el interruptor de tarjeta SD [es].  Verifique que su conmutador [es] o botón puede caber a través del agujero antes de proceder.  Asumiendo que usted utiliza el mismo estilo micro-botón para el botón de eject, también taladro un agujero directamente frente el DVD drive (véase abajo).  Con el botón insertado, la solapa superior todavía debe ser capaz de cerrar.  ASEGÚRESE DE QUE NO PERFORAR ACCIDENTALMENTE EN LA UNIDAD DE DVD SÍ MISMO!!!!!!  (Nota: este botón no debe ser instalado aún)

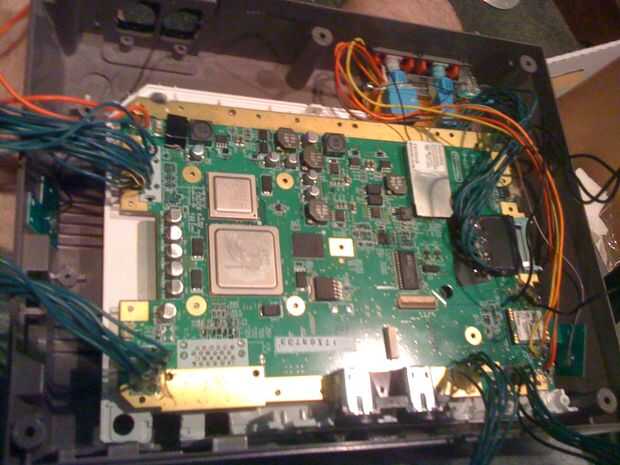

Una vez que todo que esta cortada, es hora de iniciar el proceso de montaje.  Comenzar con el montaje de tu SD [es] sincronización botón y a los agujeros perforados.  A continuación, la cadena tus SD puerto y batería cables terminales a través de la ranura de expansión.  Una vez estos cables (hacemos esto ahora para no tener que tirar /, tire de los cables después de que todo está asegurado), fije el panel de la Wii en la parte inferior de la caja NES con 3-4 de la multitud de diminutos tornillos de desmontar la Wii.  Estos pueden 'perforar' directamente a la ruta de acceso tallada en el caso NES.  Una vez que esto está asegurado, coloque el panel metálico del fondo en lo alto de que (debe más o menos 'caer' en su lugar).  Ahora, el tablero principal debe también 'fall' en su lugar (si dejaste Gamecube puertos 3 y 4, debe alinearse con las grietas en la parte superior, ver **).

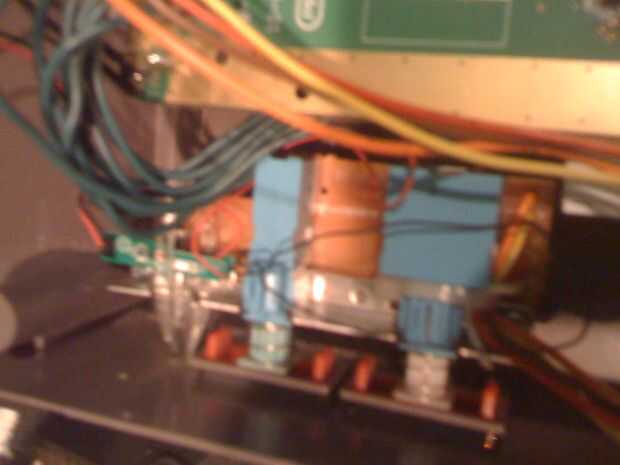

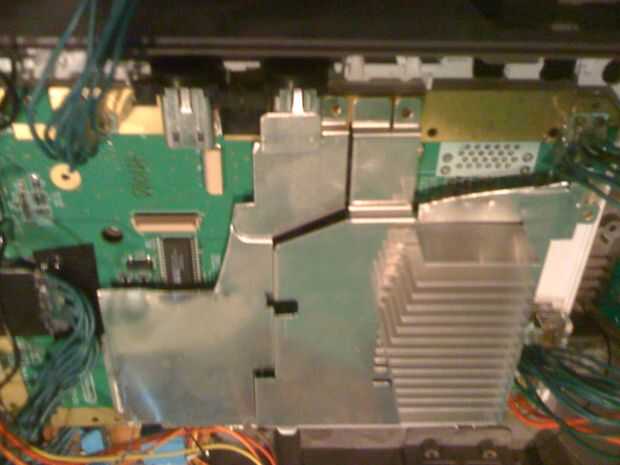

Si todo encaja y el tornillo agujeros línea para arriba, que estás haciendo bien hasta ahora.  Ahora usted puede atornillar los botones de Power/Reset en la parte delantera de la NES (un tornillo puede ser cubierto por la unidad de DVD LED, esto está bien, como un solo tornillo a fijarlo).  Tomar la pieza de metal que corta antes y colocarlo en el tablero principal.  Cualquier agujero de tornillo que no está cubierto puede ser atornillado, asegurando así la Motherboard, Tarjeta madre para el caso NES.
