Niños construir - gabinete de la arcada de frambuesa Pi (6 / 8 paso)

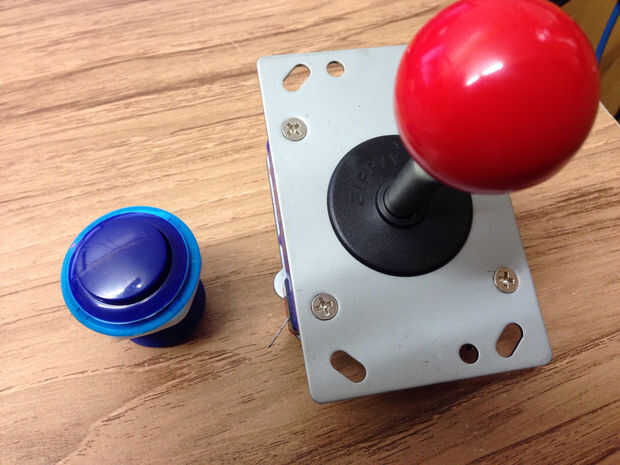

Paso 6: Instalar botones y joysticks arcade

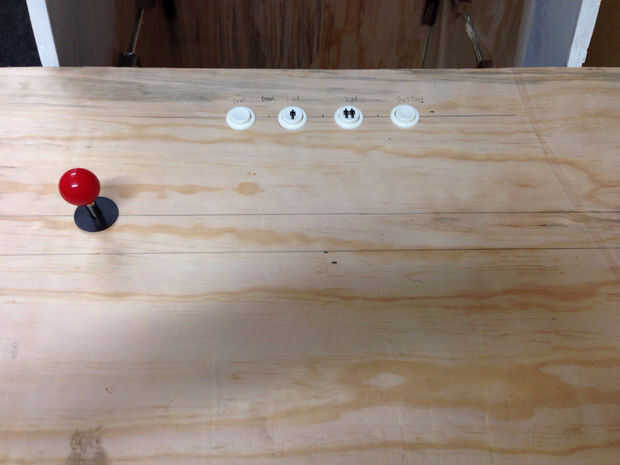

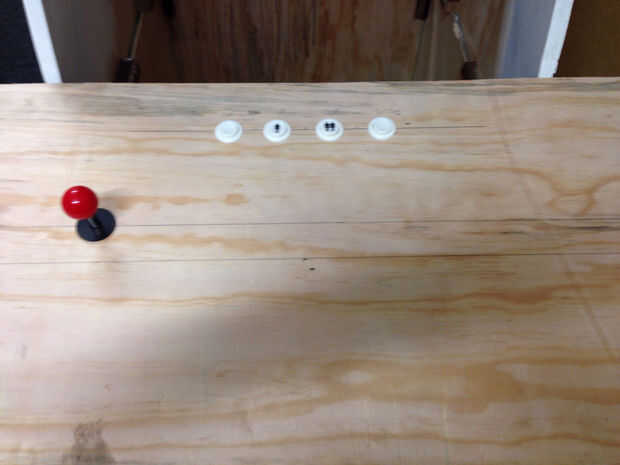

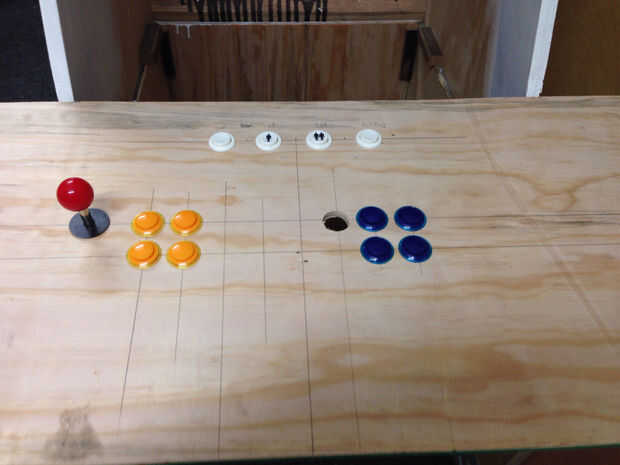

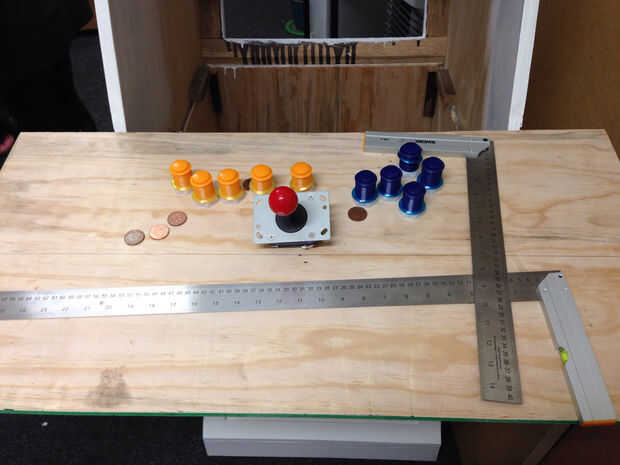

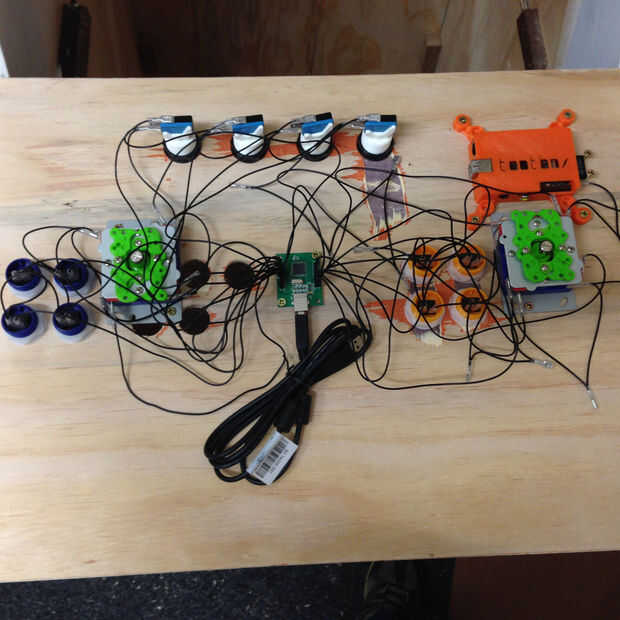

La clave para un gabinete de arcade retro es la vieja escuela botones y joysticks. Hemos perforado los agujeros en la madera contrachapada para instalarlos físicamente. Inicialmente tratamos de conectarlos via USB, cuando luchábamos por los mapa, hemos cambiado de táctica y enganchado en su lugar ellos hasta la GPIO pins en la Raspberry Pi. Utilizamos un diagrama de la Página Web de elemento 14 para saber que pines utilizar:

http://www.element14.com/Community/docs/DOC-73950/...

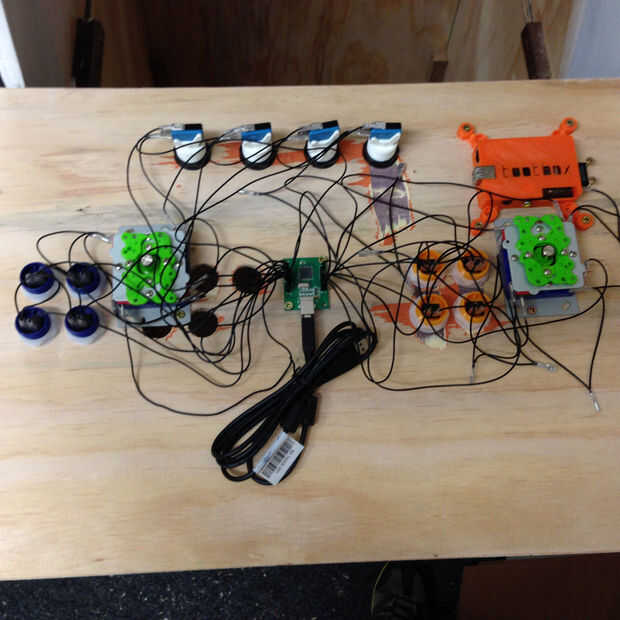

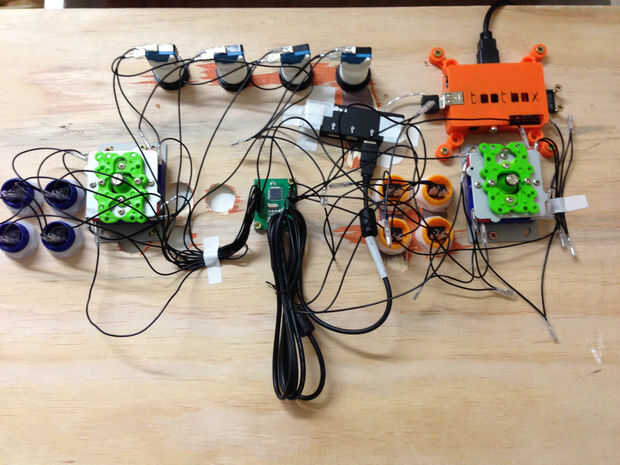

Cada botón y palanca de mando necesitan para conectar a un pin GPIO de etiquetados y a la tierra. Cada uno necesita su propio pin para GPIO, pero tuvimos que conectar varios para cada tierra. Utilizamos cables puente para cada conexión, y después de mucha frustración, al final usamos un T-Zapatero para que teníamos más espacio para trabajar con.

Una vez que tuvimos los botones instalados, teníamos mapa en PiPlay. Usamos las instrucciones de Adafruit donde compramos nuestros botones:

https://Learn.Adafruit.com/retro-Gaming-with-raspb...

... PERO... todavía teníamos algunos problemas. Hemos encontrado mucha ayuda en este hilo:

http://piplay.org/Forum/Discussion/862/pimame-with...

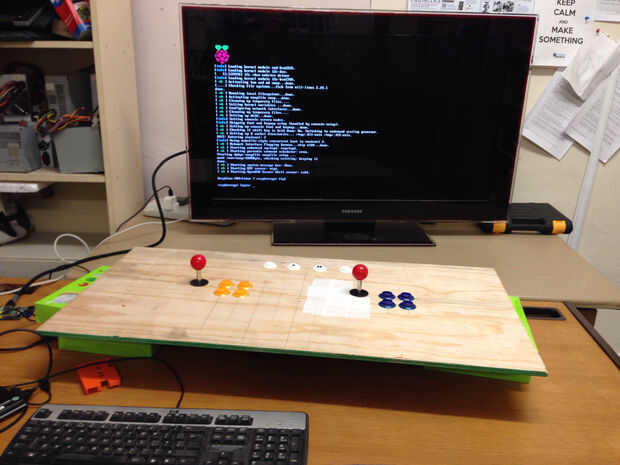

En última instancia, sin embargo, terminamos teniendo un teclado y ratón por cable hasta la Pi, como había pocos menús y funciones que no podríamos asignar a nuestros botones o palancas de mando. En algún momento vamos a regresar y trabajar en esto, como nuestro arcade sigue siendo mucho un trabajo en progreso!
