Paso 3: Cómo construir el Tic Tac cristal Radio Set
1. Saque los componentes y extienda sobre una superficie limpia.

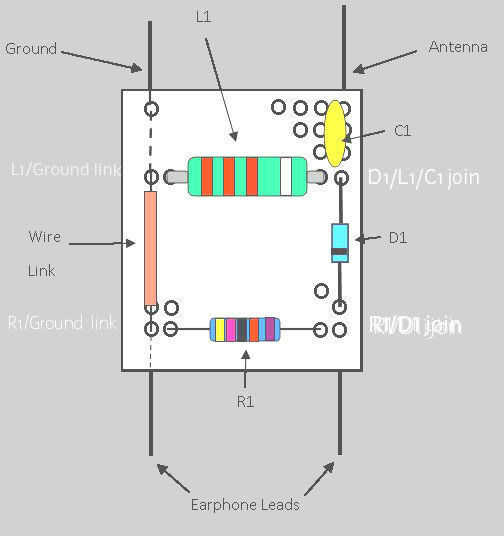

2. tomar la Plaza de la Junta Directiva de la matriz (esto también se llama 'perf board' por todos los agujeros o perforaciones en el material) y a partir de la 220uH (uH = micro-Henry) y colóquelo como se muestra en el diagrama.

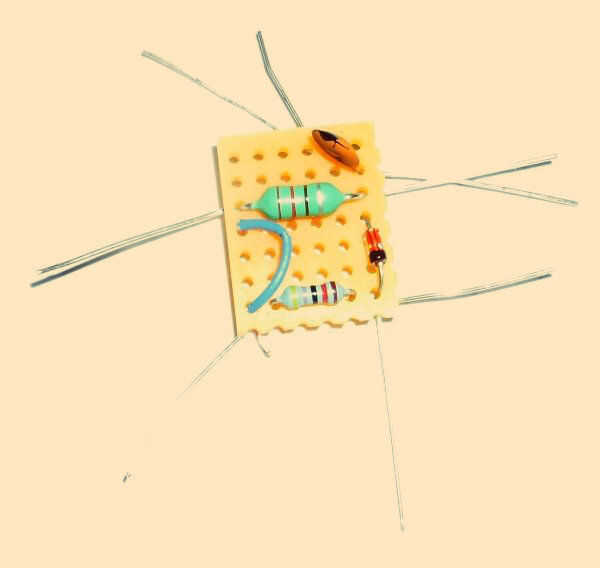

3. luego tomar el diodo, capacitor y resistor y colocarlos en los lugares que se muestra, asegurándose de que la banda de color en un extremo del diodo se une con el cable resistor, como se muestra

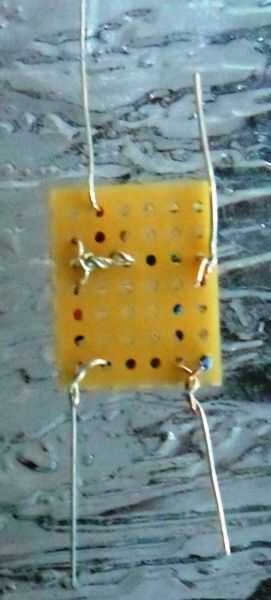

4. luego tomar a cada cruce donde los cables vienen juntos a través de sus respectivos agujeros y gire suavemente les juntos, hasta formar un paquete aseado, apretado. Tomar tus cortadores y cortar cualquier exceso de longitud, teniendo cuidado de no para cortar ningún un cable demasiado corto, por lo que se trata de deshacer de la unan.
.5. Tome el cable link, tira de 2 cm de aislamiento de cada extremo de los cables e instale que alambre entre los extremos libres del inductor y la resistencia y la construcción de la tabla de matriz es completa.
6. Tome el auricular cerámica, cortar el enchufe del extremo y tira de los extremos del 2 cable unos 1,5 centímetros de longitud. Envuelva cada cable auricular alrededor de cada extremo del componente de resistor, debajo de la matriz.
7. por último, el aislante de ambos extremos de los cables mucho diverso color de 60mm de la tira y sujete a la Junta de la matriz - uno va hasta la Unión de cable de enlace/inductor y este será el cable de conexión a tierra. Coloque el otro en el extremo libre del condensador C1 y se trata de la conexión del cable de antena. Ambas conexiones se realizan debajo de la matriz. La Radio de cristal de Nic Nac Tic Tac está lista para la prueba.
