Paso 3: Crear el efecto conjunto
Lista de partes de Clippard:
cámara de volumen cúbico de 1 x 2 pulgadas (MAT-2.0)
tapón sólido de 1 x 10-32 (11755)
1 x 10-32 válvula de escape rápido miniatura (MEV-2)
2 x 1/8" púas con rosca 10-32 (CT4)
tabique hermético de 1 x 10-32 guarnición los (15027)
1 trozo pequeño de manguera de uretano de 1/8 ID.
1 pieza larga de 3/8" manguera ID. (Un pie de 3/8" manguera contiene 20 mL de sangre de la etapa. La mecha puede expulsar toda la sangre de la etapa de 3 pies de manguera, por lo que la longitud de este tubo será determinar cómo "jugosa" es tu mecha.)
OPCIÓN: Sustituir 1 4CQ4 montaje (1/4" NPT a 1/8" Barb) 15027 (guarnición del tabique hermético) y uno de los elementos CT4 (10-32 a 1/8" barb).

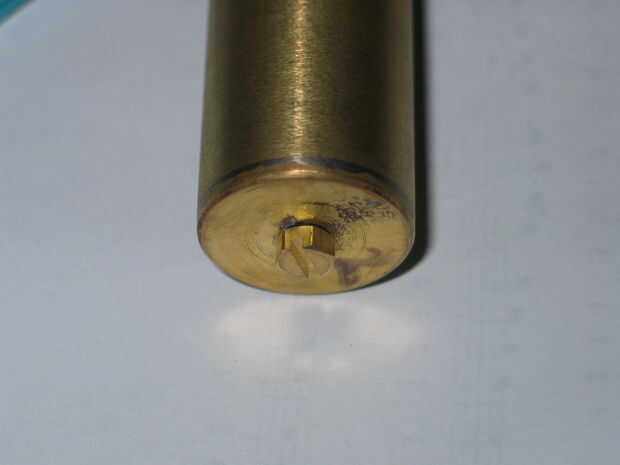

1. Enroscar el tapón sólido en uno de los puertos de la cámara de volumen.

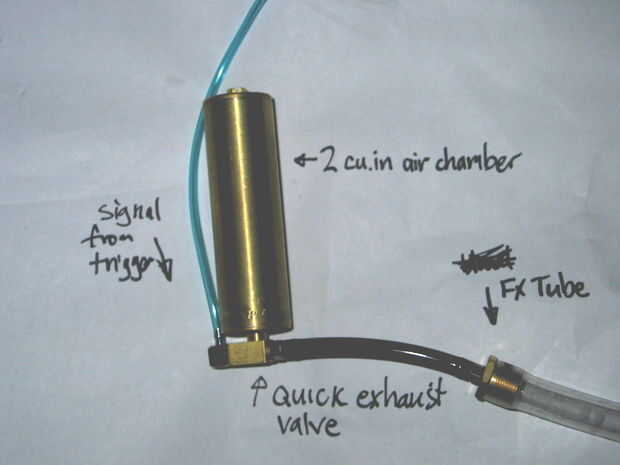

2. Atornille la válvula de escape rápido en el otro puerto en la cámara de volumen. Hay sólo un puerto macho en lo QEV, por lo que no se esta mal. (pero para mayor claridad, está marcado "C")
3. uno de los puertos restantes de lo QEV estará marcado "E". Es el puerto que conecta el tubo efecto. Tornillo de 10-32 roscados 1/8" púas en el puerto.
4. Adjunte un trozo pequeño de línea de uretano de 1/4" OD a la púa.

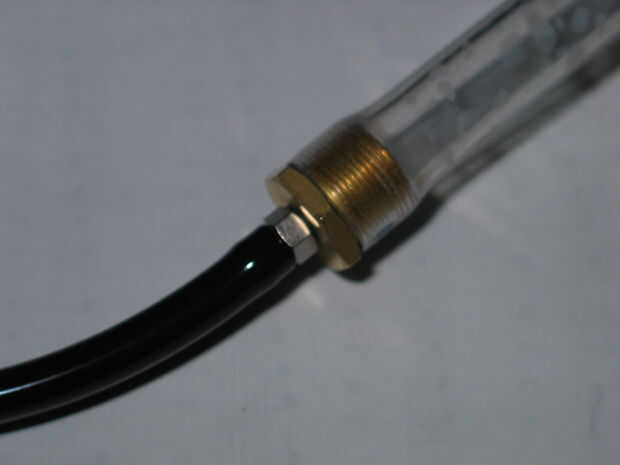

5. Atornille el otro 1/8" barb en el hexagonal final de uno de los accesorios de tabique de 10-32. Enchufe el extremo arponado de esta guarnición en el pedazo corto de la línea de 1/4" OD. Puede quitar la retención tuerca y arandela de seguridad de la instalación de tabique - no necesita.
6. trabajar sobre un pie de 3/8" tubería del vinilo en el accesorio del tabique hermético. Será un ajuste apretado. Usé pinzas punta de aguja para estirar la manguera para la conexión.
7. Conecte un extremo de la línea de control para el puerto restante de lo QEV - estará marcado "L"
8. calabaza el extremo desconectado de la tubería plana de 3/8" y la cinta cierra con una cinta impermeable fuerte.
9. perforar o cortar un puerto cerca del extremo con cinta de la manguera que actuará como la boquilla a través del cual se expulsará la sangre de la etapa.
