Paso 2: Construir el Control de mano Held
Lista de partes de Clippard:
válvula de palanca de 1 x 3-vías (TV-3)
1 x válvula de retención (usé un MCV-1BB y un acoplamiento 11999 - usted puede ahorrar una parte y utilizar un MCV-1AB)
A continuación, utilice uno de los siguientes diseños de entrada de aire
Diseño 1
1 x 1/8" barb con rosca 10-32 (CT4) con un
1 / x pedazo corto de 1/8" ID 1/4" OD uretano manguera.
Diseño 2
Una Asamblea de desconexión rápida de:
1 x cuerpo de válvula roscado 10-32 MJQC-VMT
1 x 1/8 de MJQC-CB4 lengüeta rápida desconecte la tapa
1. la válvula de retención tendrá una flecha en él. Si usted ordenó la válvula con el sufijo AA, atornille un poco de acoplamiento en el extremo de la válvula de la fl echa señala en. Si usted ordenó la válvula con el sufijo AB, este extremo de la válvula ya tendrán roscas macho.
2. Atornille la válvula de retención en la parte inferior de la palanca de 3 vías para que la flecha apunte hacia la válvula de 3 vías.
3. cualquiera de los conjuntos de entrada descritos arriba en el extremo abierto de la válvula del tornillo.
4. hay un puerto roscado restante en el 3-way (la salida) - Conecte la línea de control de la señal a ese puerto. La apertura más pequeña, sin rosca en el 3-way es el escape y no debe ser obstruido.

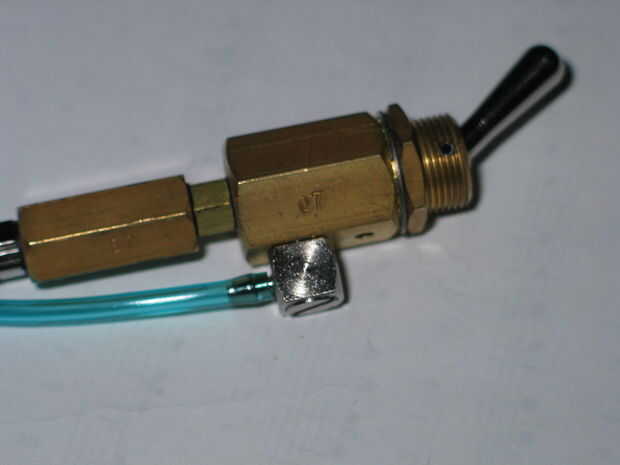

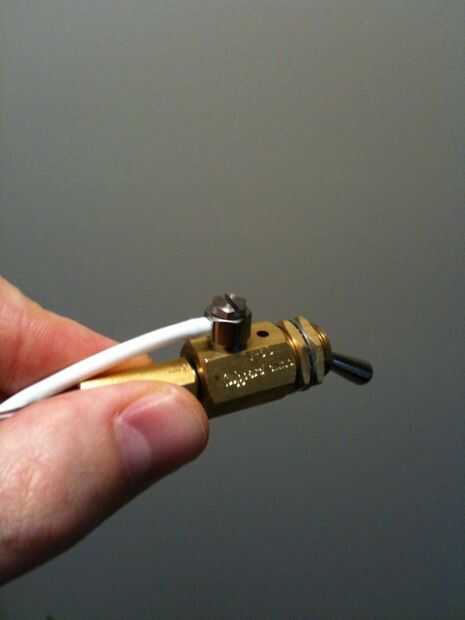

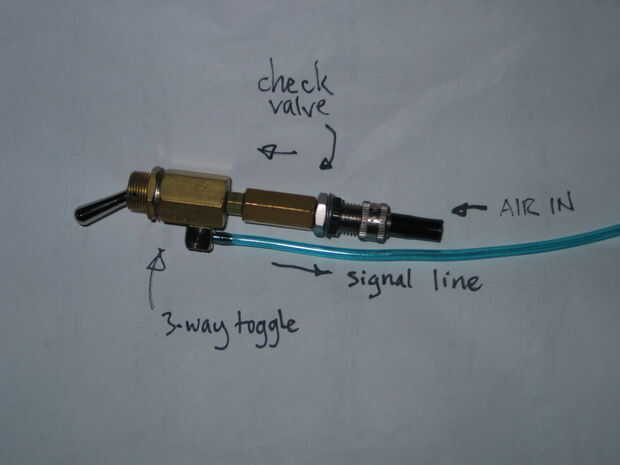

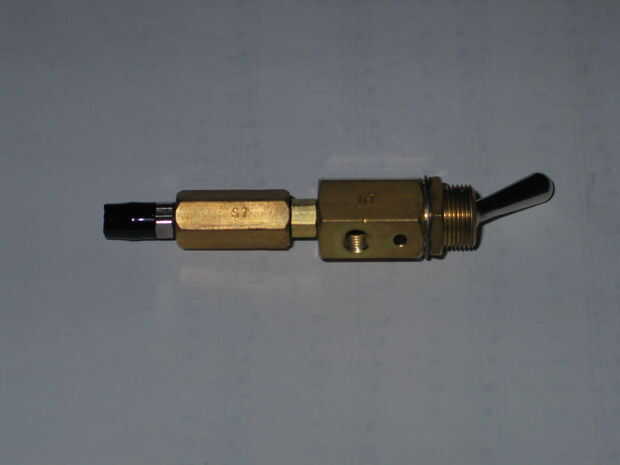

Eso es todo - usted debe tener algo parecido a las fotos del tutorial anterior.
