NES en un cartucho de (7 / 8 paso)

Paso 7: Juntándolo todo

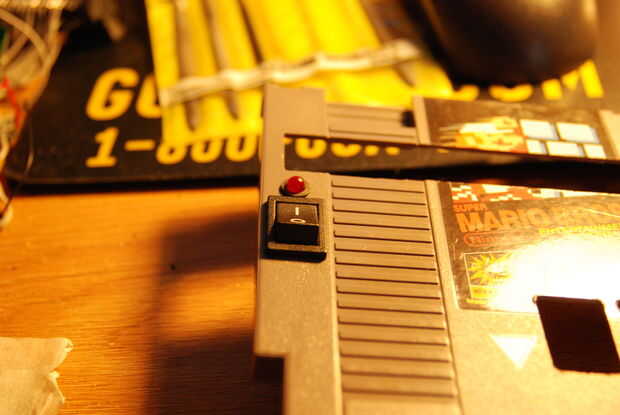

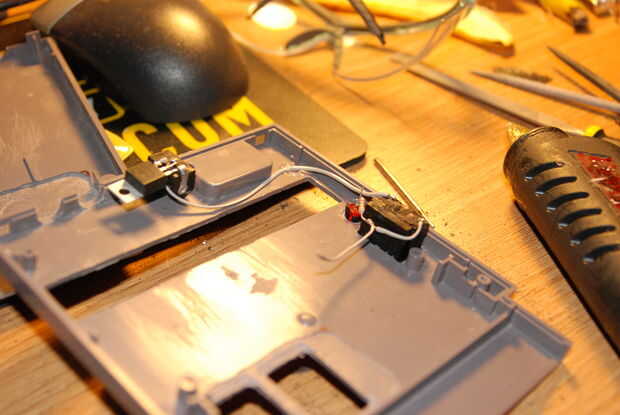

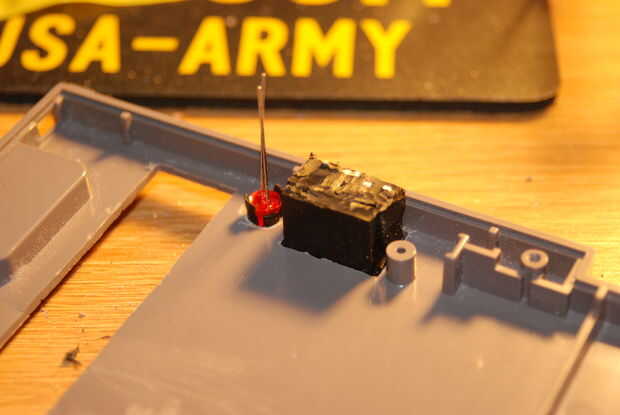

Lo primero que tenía que hacer era encontrar un buen lugar para el interruptor de encendido y el led. Así que encontré un buen lugar que tenían espacio donde no había ninguna electrónica. Una vez que estaba adentro, me caliente había pegado al conector de alimentación y soldar el regulador de voltaje en la misma. Luego conecté la salida del regulador y el interruptor, el led.

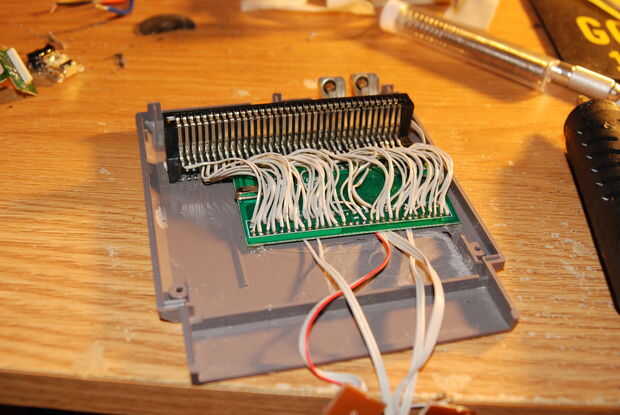

La parte más difícil fue para el puerto del cartucho en el caso. Para ello tuve que caliente pegamento y un poco armar el caso, entonces puse un juego en el puerto y sostuvo que quería ser. Esta técnica funcionó bien, pero tenía que hacerse rápidamente antes de que haya enfriado el pegamento. Una vez que estaba adentro, yo estaba en la recta final.

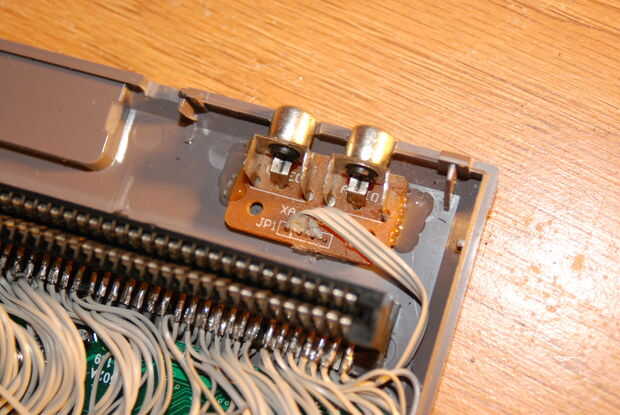

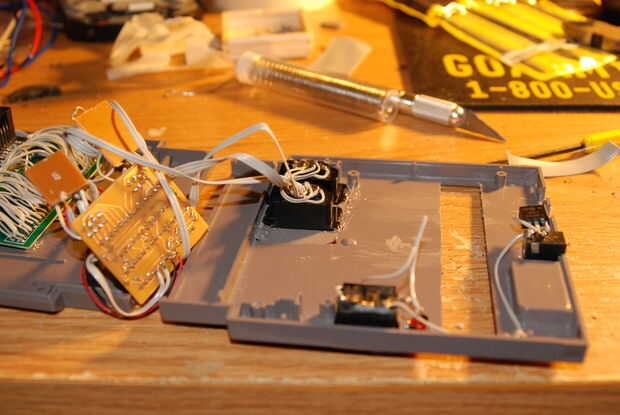

La siguiente parte era poner la CPU entre los puertos conector y regulador y virar hacia abajo con pegamento caliente. A continuación pegué caliente los puertos de controlador, junto con las salidas de AV. Ahora tenía que encontrar un buen lugar para conectar la alimentación, así que elegí uno de los puertos de controlador. Había soldado el poder interruptor a positivo en el control, y la negativa hace lo mismo. Lo único por hacer era montar el tablero de regulador en y atornille el caso cerrado.

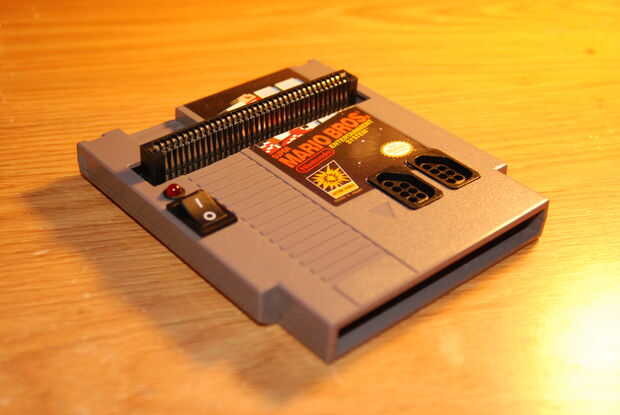

El tablero de regulador ajuste derecho entre los puertos y el interruptor de alimentación (intencionalmente). Asegurándose que no doble los cables, atornilla el caso juntos. HECHO!!!!!! Finalmente, podría atropellar a la TV y prueba hacia fuera... funciona como un encanto!
