Paso 2: desmontaje

Después has jugaba un poco con su jugador de la energía y sacó un tiro de algunas de las cosas que han puesto en ello... Lamentablemente es hora de tomar aparte. Esperemos que no será mucho tiempo hasta que usted va a ser jugar en él una vez más sin embargo.

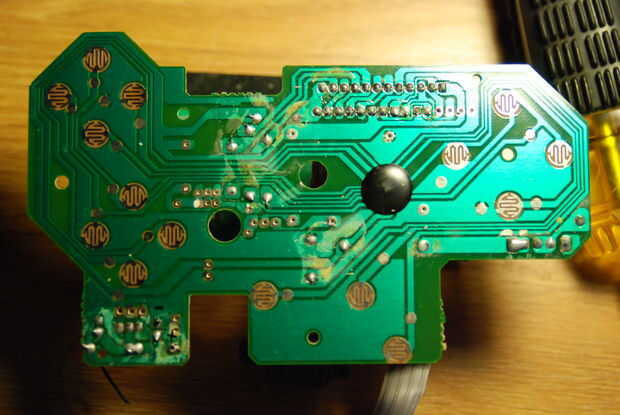

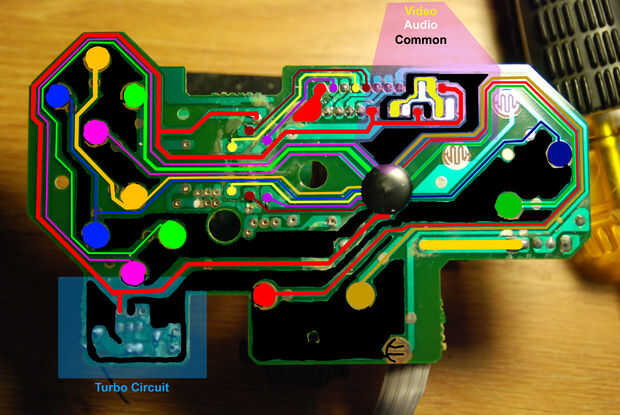

Así que una vez todo, inicio apagado por localizar donde están las entradas de energía. Algo que me gusta hacer es tomar una foto del tablero (o exploración) y poner en photoshop y color en los rastros según su uso. Es un Consejo que me gusta hacer, porque a veces cuando el corte de una junta, usted olvidará qué cosas fueron donde y cosas sólo se vuelven locas.
Una vez que hayas encontrado las conexiones de alimentación, pondría a prueba para ver qué voltaje la unidad ejecuta uno. Comúnmente va a ser de 5 voltios, pero solo verifique. En mi caso el adaptador de pared fue ouputing 13 voltios, pero hubo un circuito regulador de 5 voltios en el controlador de PCB.
Lo siguiente que desea comprobar, hay o no los botones del jugador tienen una conexión común. Mayoría de las veces servirá de tierra común, pero he visto otros. En mi caso fue tierra, que funciona perfectamente porque las salidas del TLC5940 solo a tierra las señales PWM de lograr.
