Nerf Vulcan centinela (9 / 11 paso)

Paso 9: Eje de inclinación

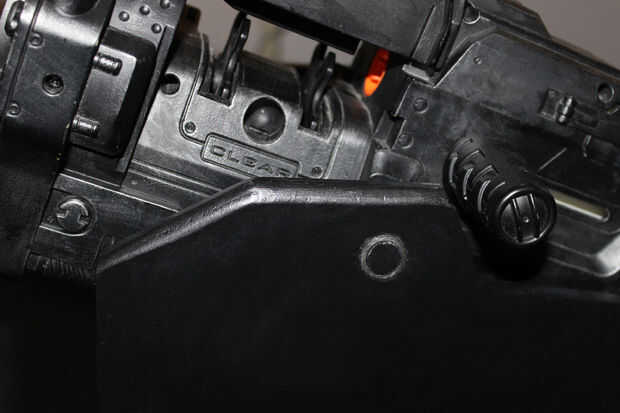

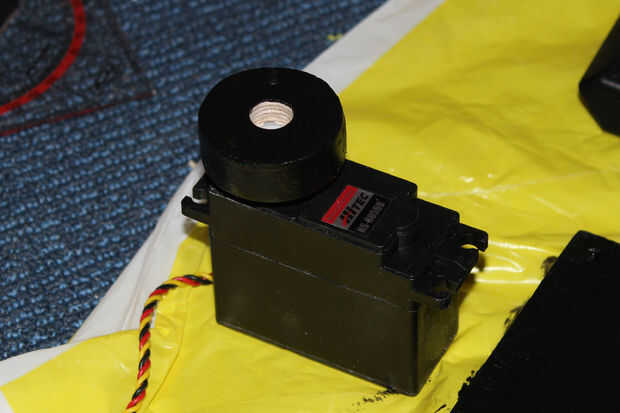

Corte un disco de madera para ajustar el brazo del servo Hitec HS805BB. Asegúrelo con los tornillos y atornillar el servo. Cortar todas las piezas de la madera contrachapada de 9 mm que aparecen en el segundo paso. Asegúrese de redondear los bordes superiores de un lado, como se muestra en la última foto. Si no, podría atascarse su cinturón de balas. Coloque los dos rodamientos de bolas en las dos piezas laterales idénticas y pintar después de llenado y cebado. Corte un agujero en la tercera pieza para encajar el servo. Es muy importante que el eje esté perfectamente centrado. Realmente debe pasar algún tiempo en este paso, ya que mucho afecta qué tan bien funciona su arma.

Coloque el poste de madera sosteniendo a la Nerf Vulcan entre las dos piezas con los rodamientos. Ahora utilice el bloque rectangular de 128 mm de madera como un espaciador (el extremo inferior de las placas tiene que enfrentar la parte posterior de la pistola). Al principio traté de fijar al espaciador con pegamento, pero la conexión no era lo suficientemente fuerte. Usé M4 x 40 mm tornillos para madera, para asegurar en su lugar. También hace más fácil desarmar la pistola más tarde si fuera necesario.

El bloque rectangular de 45 mm de madera a la parte inferior de uno de los paneles y cortó el poste de madera a la longitud correcta a fin de que encajan perfectamente en el disco de madera que tienes construir antes del pegamento. Conecte el servo y tornillo de disco de madera para el polo, así como la placa de servo en el espaciador.

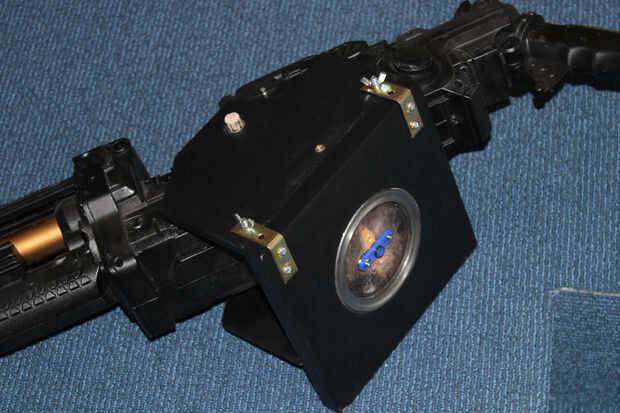

Utilizar los soportes, tornillos y tuercas para fijar la base, como se muestra en las fotos. Usando las tuercas de mariposa permite un fácil desmontaje de la pistola y por lo tanto asegura la facilidad de transporte.

Usar las perlas de plomo o algo similar como un contrapeso, hasta que el arma perfectamente en equilibrio. Pegamento caliente funciona muy bien para sostener las perlas en su lugar.
