Paso 5: NerdClock - el montaje Final
En este paso supongo te que bien decidió utilizar perfboard o ya tienen un PCB. Estamos listos para activar los componentes tienes todos juntos en un trabajo NerdClock! Poner los esquemas al lado de su perfboard o PCB y comenzar armar!
---
-> Paso para instrucciones de montaje de paso (PDF) del kit de NerdClock de esta manera! (o abajo). Mis instrucciones para el kit de NerdClock también cubre cómo mano soldar pequeñas piezas SMD SOT-23, ICs de SOP y resistencias 0603.
Así que si nunca has tratado con SMD antes, mira el documento. No hagas el mismo error que hice, que era tener miedo de pequeños componentes SMD. Les soldadura es divertido y lo hago básicamente con un soldador de 4€ que compré hace unos seis años unos 3€ bomba de desoldar.
---
Estos son mis consejos generales para soldar los componentes en una PCB o perfboard:
Todo en un PCB para soldar generalmente toma un par de horas; perfboard soldadura puede tomar hasta una semana o unos días si eres lo suficientemente rápido. Así que prepare un café y tener paciencia con usted. Si se siente agotado o desmotivado, tomar un descanso y para pasear. Proteger sus ojos. Estos son algunos consejos para usted durante el montaje creo que podrían ser útiles para usted:
- No importa cómo va para ensamblar sus piezas en un reloj, siempre es útil para comenzar a soldar los componentes más cortos, más pequeño. Pequeñas resistencias definitivamente pertenecen a esta categoría como Duns, SMD ICs y diodos. La última cosa que quieres hacer es para Monte-220s y condensadores electrolíticos. Con los soldados a la placa, es realmente incómodo si usted quiere cambiar cualquier cosa de menor tamaño.
- [Perfboard] Recuerde inicialmente aproximadamente localizar los componentes y ver cómo puede obtener la mejor posible manera conectar. Desea eliminar la superposición y cruce de cables con el fin de reducir los cables del puente que tienes que usar.
- [Perfboard] intentar rastros cortos y gruesos de la soldadura para garantizar la mejor conexión posible. Uso la continuidad en función de su multímetro regularmente para comprobar si hiciste todo bien, incluso si va a montar los componentes en una PCB y verifique la prueba conduce que ha atado juntos accidentalmente.
- Eliminar conexiones no deseadas con un lechón de la soldadura.
- Utilice siempre la función de probador de continuidad de su multímetro para comprobar si algo superpuestas, desconectados o conectados incorrectamente.
¿Terminado? No introduzca el ICs en sus todavía! Revise dos veces todas las conexiones y si realmente crees que todo se ha montado correctamente, enchufe el cordón de alimentación principal. Tomar un multímetro, verifique si VCC es de 5V y GND 0V. Ahora vamos a añadir código para el Arduino y montarlo en nuestro reloj!
Puedes directamente subir el software de reloj final (conseguir el software desde el paso siguiente) o utilizar un programa de inspector de montaje práctico escribí para comprobar si has conectado correctamente cada LED. El verificador de la Asamblea automáticamente pasa a través de una rutina de la prueba (si no, volver a ajustar el reloj). Que no dirá si algo está instalado incorrectamente, pero lo verás. El bosquejo va a través de las siguientes pruebas:
- Uno de 24 LEDs R individualmente en
- Uno de 24 G LED individualmente en
- Uno de 24 LEDs B individualmente en
- Uno de 24 LEDs RGB individualmente en
- Todos 24 LED RGB (2 segundos)
- Todos los 24 LEDs RGB (2 segundos)
- Todos los 24 LEDs R en (2 segundos)
- Todos los LEDs de 24 G en (2 segundos)
- Todos los 24 LEDs B en (2 segundos)

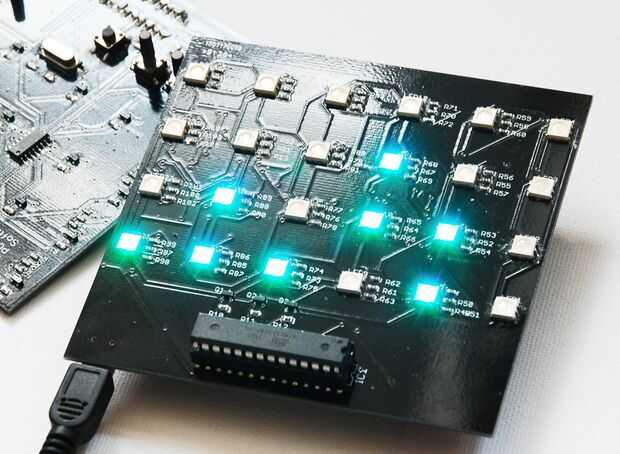

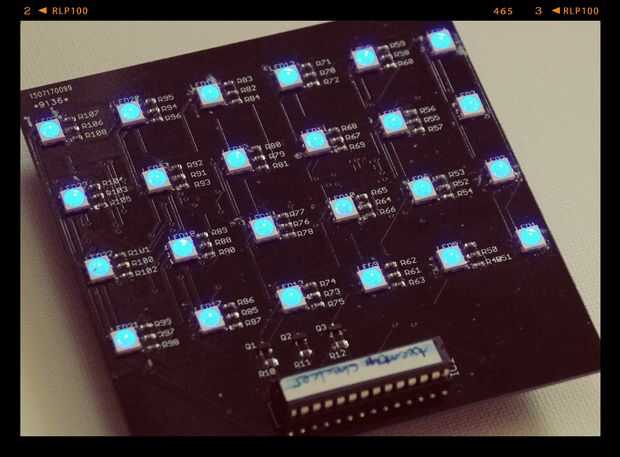

El cuadro 2 muestra el verificador de la Asamblea; el cuadro 1 muestra el reloj montado funcionando.
