NerdClock: Un RGB reloj binario [Software de Arduino] (2 / 9 paso)

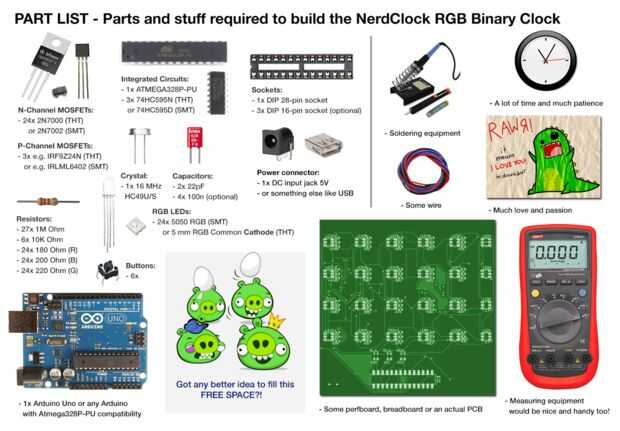

Paso 2: NerdClock - la lista de Hardware diseño I: parte

Entremos en la parte técnica de este Instructable.

Al igual que mi anterior Instructable sobre cómo construir un reloj de exhibición fluorescente del vacío, no seguir esperando pero os digo la piezas que necesita inmediatamente si wan ' t para construir el reloj! He intentado mantenerlos genérico como siempre:

  • 1 x Atmel ATmega328P-PU. Compra un independiente uno o sacar de un Arduino!
  • 3 x 74HC595N (THT) o 74HC595D (SMD) registros de desplazamiento
  • zócalo de 1 x 28-pin DIP
  • zócalo DIP de 3 x 16-pin (opcional)
  • 24 x 5 mm LEDs RGB cCommon cátodo! (THT) o 5050 RGB LED' s (SMT)
  • 24 x 2N7000 (THT) o 2N7002 (SMT) MOSFETs de canal N
  • MOSFET de canal P de x 3 (puede ser por ejemplo IRF9Z24N si THT y IRLML6402 si SMT.)
  • 6 x Interruptores táctiles / "botones"
  • potenciómetros de 3 x 10K
  • 24 x 180R resistencias (rojo)
  • 24 x 200R resistencias (azul)
  • resistencias de 220R x 24 (verde)
  • resistencias de 6 x 10K
  • resistencias de 27 x 1M
  • 1 x 16 cristal HC49U MHz/S
  • 2 x 22pF condensadores de cerámica

THT significa through hole technology. Bueno para perfboards y breadboards. Soportes SMT para stravés ml technology, bueno para PCB y dispositivos que tienen limitado espacio.

Obtener una lista más abajo o obtener un kit de NerdClock programado con todas las piezas y un PCB original !

Todos los componentes necesarios deben estar disponibles por alrededor de 20 euros. Puede fuente o tipo de LEDs RGB de China a precios baratos suciedad. La razón por la que he usado estos P-MOSFET particular es porque tenían gran disponibilidad en mi vendedor local. Interruptores, resistencias, condensadores y cristales incluso pueden salvar de chatarra.

El circuito entero escurr C.C. 5V por lo que puede suministrar la potencia desde un puerto USB normal. Usar un regulador linear (por ejemplo, LM7805) o un selector simple (e.g. LM2576/2596) si su voltaje de entrada es superior a 5V. Te recomiendo el último regulador de alta eficiencia.

Entonces obviamente requiere:

  • Un Arduino Uno para prototipos o cargando el código en el Microcontrolador AVR
  • Placa de prototipos o PCB (conseguir la placa original de NerdClock aquí)
  • Algo de dinero
  • Equipos de medida. Encontrar la función más útil de prueba al soldar componentes de continuidad. Utilizar para medir niveles de voltaje y actual dibuja
  • Equipos de soldadura
  • Algunos cables
  • Un lote de café, música, tiempo y paciencia
  • Pasión y el amor Muuuuuuch
  • Alguien que le muestre el reloj de reloj
