NeoWeather: Ambient Weather Indicator (4 / 7 paso)

Paso 4: Finalizar los pedacitos mecánicos

Las piezas eléctricas funcionan - por lo que es tiempo de hacer bastante.

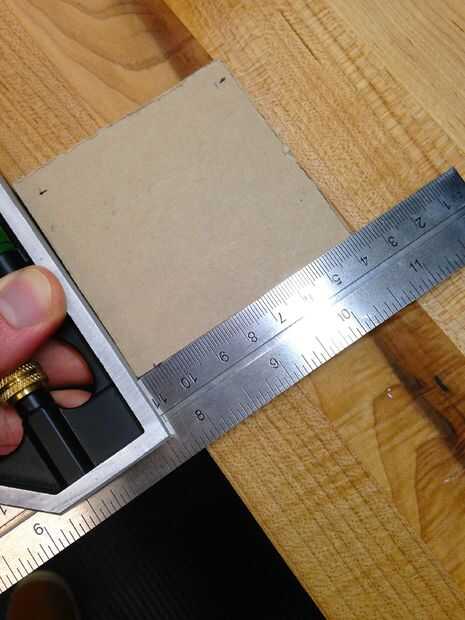

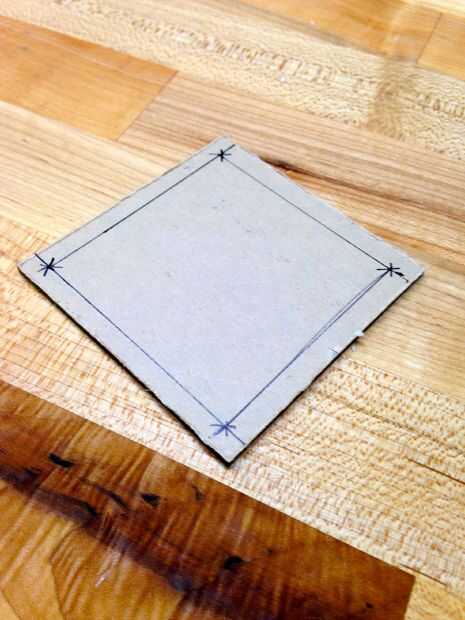

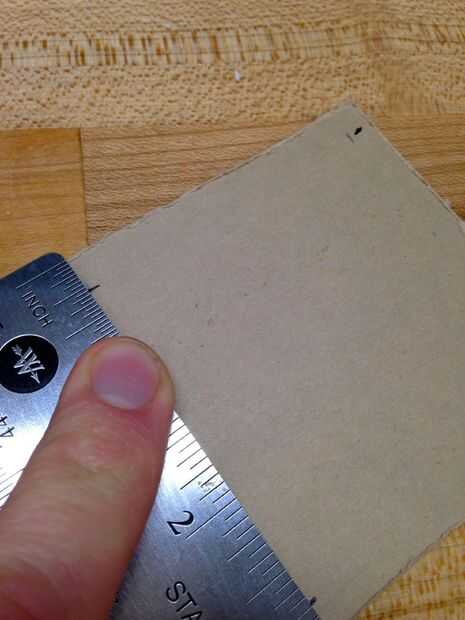

1. Medir el acrílico y marque las ubicaciones de perforación. Utilice la regla para medir 1/4" desde cada borde. Marque dos puntos por el borde de cada lado. Utilizar la plaza para trazar líneas entre las marcas. Las intersecciones son los puntos de taladro.
2. Punzón el taladro lugares cuidadosamente. No golpee muy duro o a romper la esquina del acrílico cuadrado.
3. Utilice la broca acrílico para perforar los agujeros. Si no tienes un acrílico pedacito de taladro, taladro con una broca muy pequeña primero y luego poco a poco paso el tamaño. Ejecute el taladro tan lento como pueda - recuerdas que rápido no significa más esfuerzo de torsión. Realmente no taladro de acrílico. Es más como peeling. El pedacito de taladro acrílico minimiza el estrés en el plástico para conseguirlo.

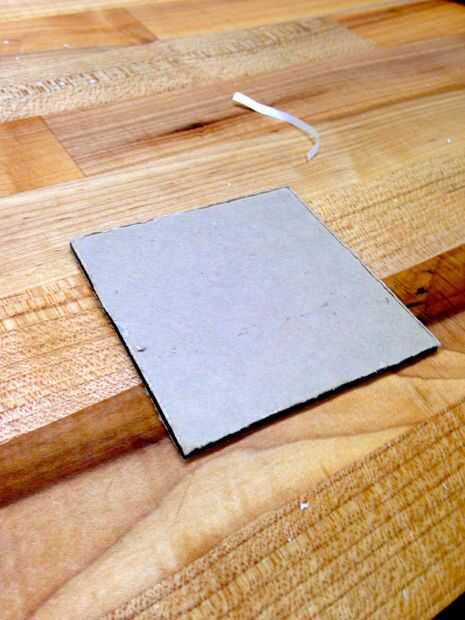

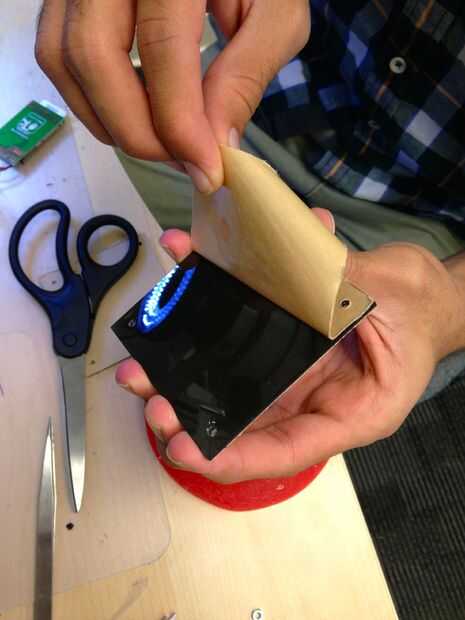

4. Cuando hayas terminado la perforación, puede pelar el papel del forro. Trate de no obtener el plástico sucio o rayado. Necesitará taladrar cuatro orificios de esquina en cada plaza.

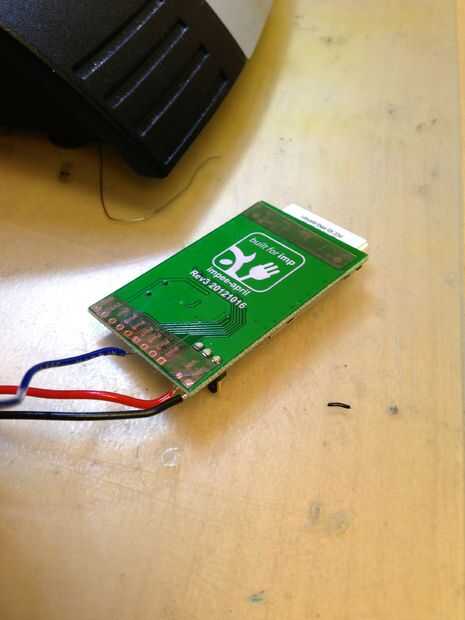

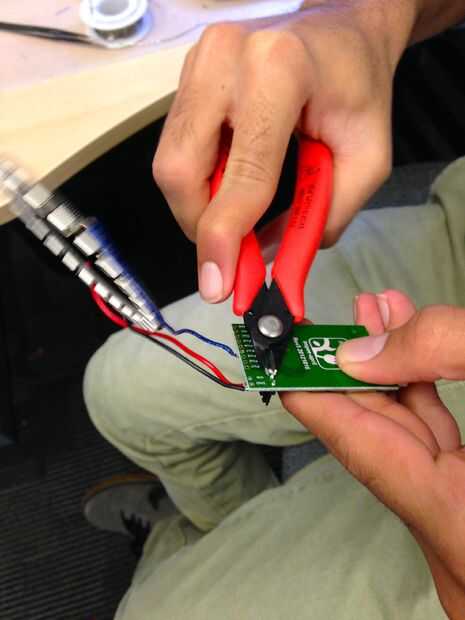

5. Utilice unas tenazas para recortar cualquier protuberancias en la parte posterior de la placa breakout tanto como usted puede.
6. Coloque unas tiras de adhesivo en la parte posterior de la placa breakout. Es mejor si se cubren las áreas levantadas con adhesivo.
7. Poner uno de los soportes a través de uno de los agujeros y asegúrelo con una tuerca. Esto ayuda a asegurarse de que no cubra el orificio con la Junta de arranque de Imp. Alinee la Junta para que el Imp está al ras con el borde del acrílico cuando se fija en el tablero de arranque.

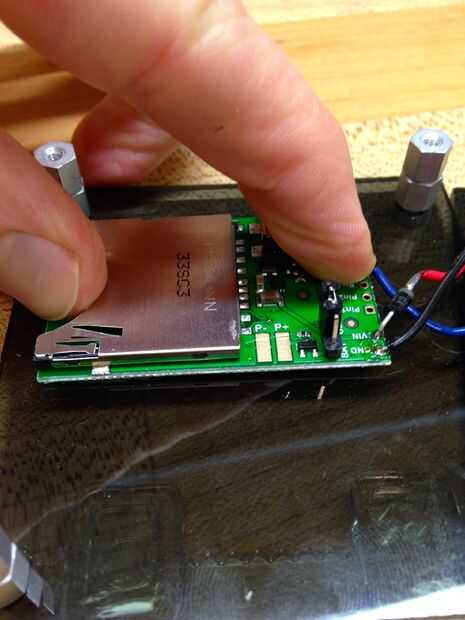

8. Despegue el revestimiento adhesivo y presione el desglose del Imp en el acrílico. Mántengalo en esa posición durante 10 segundos para asegurarse de que es seguro.

   Ahora tenemos que encontrar una forma de sostener el Neopixels contra el acrílico delantero.

9. Cortar unas tiras cortas de adhesivo con tijeras y aplicarlos sobre los 3 o 4 de la Neopixels. Puede verlo en las imágenes - el respaldo en el adhesivo es de rojo/rosa.
10. Recorte alrededor del perímetro de los LEDs con el cuchillo x-acto. Tenga cuidado de no dañar el PCB con la cuchilla.
11. Con cuidado despegue el revestimiento adhesivo con el x-acto cuchillo o un par de pinzas.

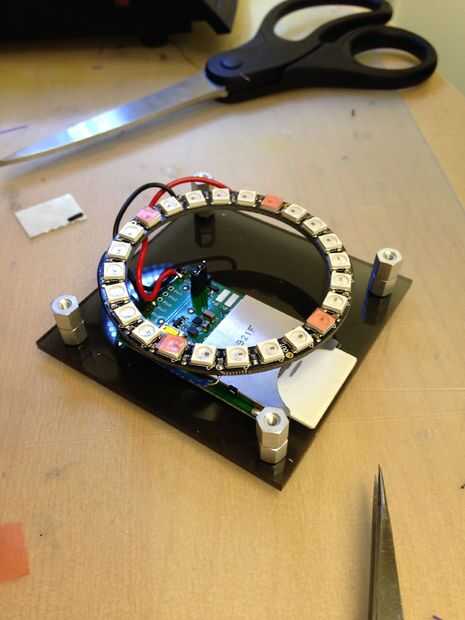

12. Alinee el dial con su segundo, perforado cuadrado de acrílico. Como que estás haciendo esto, usted querrá alinear el píxel "0" con la parte inferior de la pantalla. Orienté mi conector USB apuntando hacia abajo, por lo que el cable podría subir en la pantalla cuando está montado en la pared. El píxel 0 es justo a la derecha de la etiqueta de "In" en la serigrafía de Neopixel. Tiene poco "mordeduras de ratón" en la derecha del PCB debajo de él, donde el panel de PCB se rompió aparte. Si no estás seguro, ejecute el código de prueba y ver qué pixel empieza en. Cuando lo alinearon tienes, presione el anillo en el acrílico durante 10 segundos para fijarlo.

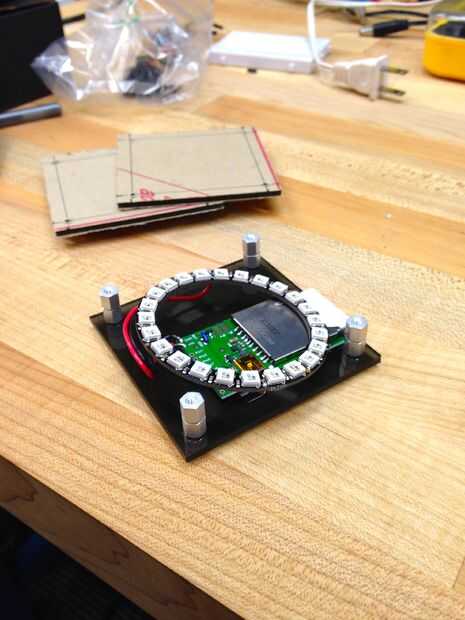

13. Añadir las otras tres separadores y tuercas.

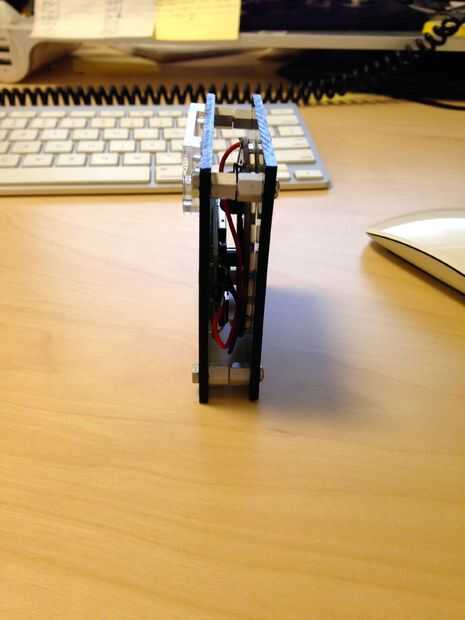

14. 'Cerrar' las dos mitades juntos y asegúrelos con los tornillos 4-40. Si tienes problemas de alineación de las mitades, puede aflojar las tuercas de la parte de atrás ligeramente para dejar que los separadores de moverse entre sí. Cuando ya tienes todos los tornillos en su lugar, apriete todo, pero no demasiado firmemente, para no romper el plástico.

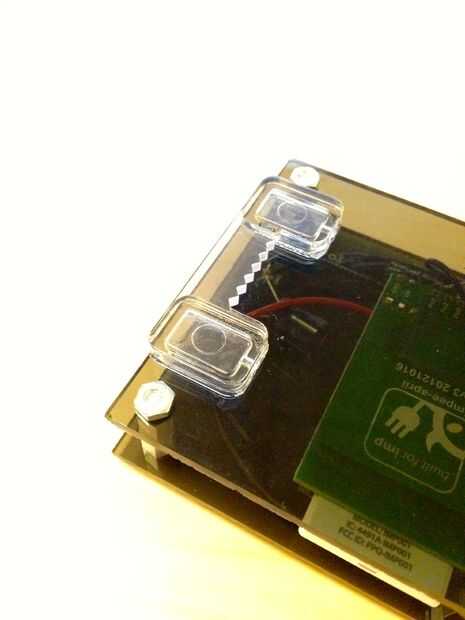

15. Si tienes un gancho de cuadro, usted puede asegurar a la parte posterior del gadget con el pegamento un poco más ahora.

    Bueno para ir! Ahora vamos a conseguir que mostrar algo de utilidad.
