¿Necesitan una alimentación muy barata fuente o verruga de la pared pero no puede encontrar el voltaje adecuado? ¿ (4 / 5 paso)

Paso 4:

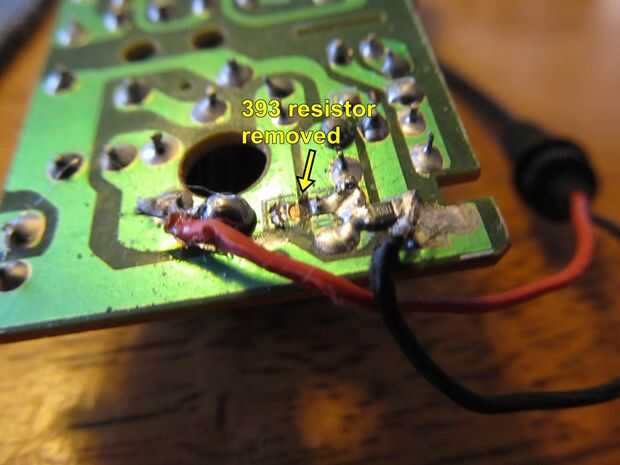

393 el resistor debe ser eliminado y reemplazado con un nuevo valor que recibimos de la fórmula o el sitio Web.
Ya que son muy pequeñas y realmente no utilizable sólo calor con el soldador y película del tablero. Asegúrese de que no hay webs de soldadura o cortos donde estaba.

Ahora vamos a decir necesito una salida de 13,5 volts. Visite el sitio Web.
Sólo 13.5 en el cuadro superior y añadir un ")" al 1000 en la segunda casilla, luego haga clic en Calc viene atrás 44.000 para resistencia de fondo.

* No tenía un ohm 44.000 pero tuve 2-22.000 ohmios los. Yo sólo las soldadas en serie y añadieron hasta 44.000 ohmios. Resistencias en serie son aditivos, 22.000 más de 22.000 = 44.000. Si no tienes 2 - 22.000 ohmios se puede agregar cualquiera de las dos que desea obtener los valores correctos. es decir... 20.000 y 24.000 = 44.000!

Los pernos de la TL 431 son 1,2,3, de izquierda a derecha con el lado plano hacia usted.
La correcta resistencia a cambiar es la que conecta el pin 1 con el cable rojo.
eso es todo. Desoldar la resistencia "393" y reemplácelo con uno para darle el mejor rendimiento.

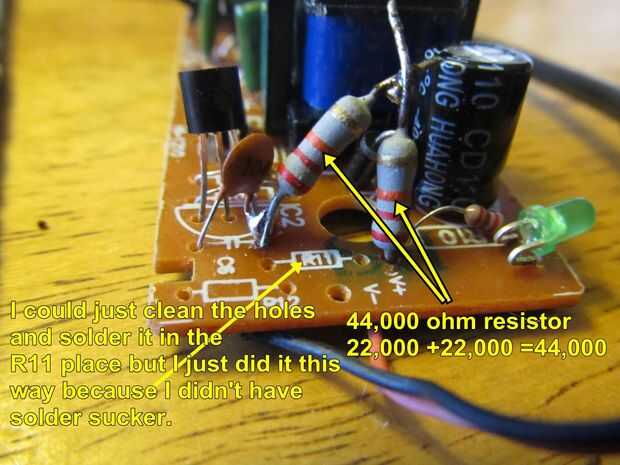

Mi adaptador me ha permitido poner en la parte superior del tablero utilizando resistores de montaje superficial no regular. Había soldado una pierna de mi resistencia de 44.000 "casera" a donde se conecta el cable rojo y el otro extremo soldó al condensador de disco pequeña cuya pierna también se conecta al pin 1 del TL431.

Cuidadosamente uno usted asegurarse de que es correcto, cierre la tapa, vuelva a colocar el tornillo y utilizar para sus necesidades de proyecto o reemplazo.

Permite decir que necesito una salida de 6 voltios deja los 10.000 y en 6 voltios y 14.400.
eso significa cambiar el valor de la uno parte me permiten ajustar la salida en un amplio rango.
Los pernos de la TL 431 son 1,2,3, de izquierda a derecha con el lado plano hacia usted.

Sugerencia. Si pones un potenciómetro pequeño 20.000 ohmios en lugar de esa resistencia podría tener una fuente de salida ajustable para próximo proyecto que necesita energía. Yo pondría un resistor de pequeño valor como 1.000 ohmios en serie por lo que nunca vas a cero ohmios en el circuito.
