Paso 2: El circuito
Ya que probablemente voy a tener que reunir una serie de estos circuitos para mis alumnos, yo quería una solución simple con tan pocos elementos como sea posible. Por una vez también quería evitar todo a través de dispositivos para reducir al mínimo la necesidad de la perforación. Usando el ULN2803 habría sido una exageración cuando se trata de la capacidad de salida, comprobar la disponibilidad y considerando algunas funciones adicionales que decidí usar el 74xx573 (74HC573, 74AC573,...) 8-bit latch transparente como buffer. En comparación con el similar 74xx373 el 573 tiene la ventaja de un pinout más conveniente.
Este chip especial también permite bloqueo, bloqueo, es decir, el estado actual de entradas de la viruta y la pantalla estática. Esto podría ser utilizado junto con una señal adicional para permitir un diagnóstico más complejo y depuración.
La función de los 573 como cierre transparente puede describirse en pocas palabras. Cuando el latch enable pin 11 se celebra en una lógica 1 o alta, las 8 salidas del chip siguen directamente el estado de la lógica de las entradas correspondientes. En realidad la lógica dentro de la viruta interpreta el voltaje en los pines de entrada (2-9) según su propia tensión de alimentación y el comportamiento de la lógica de su tecnología (AC, HC, HCT,...) y se establece la correspondiente salida en el mismo valor. Cuando el latch enable pin 11 se establece en 0 o bajo, el estado previo de las salidas está bloqueado, ahora pueden cambiar los insumos sin afectar los resultados. Una lógica 1 o alto en el pin de salida activar desactiva las salidas.

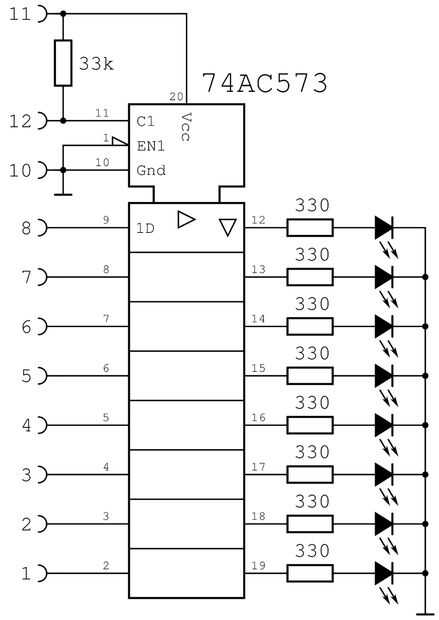

El circuito es bastante simple: las entradas de 8 bits de los 573 están conectadas a las señales de datos a ser monitoreados, el pasador de cierre permiten lleva a cabo en alto nivel por un resistor de pull-up de 33kΩ, pero se puede sobrescribir externamente por una lógica baja al cierre de la situación actual. Ya que quiero tener una indicación LED (recordemos que es la idea del proyecto) conecté la entrada de habilitación de salida directamente a GND.
