¿Necesita un byte?

Al desarrollar (o depurar) microcontroladores o Arduino aplicaciones que a veces desea visualmente mostrar varias señales de la lógica, varios pedacitos, tal vez un byte completo. Por supuesto puede alambre un grupo de LEDs en la protoboard, pero con todas las resistencias de la serie esto podría tomar algunos cables y espacio.

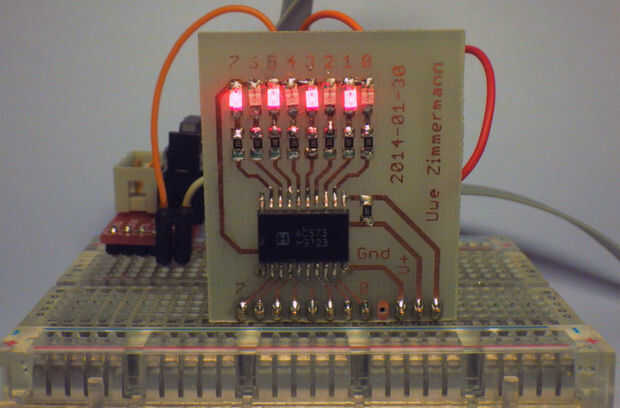

Para un curso de estudiante estaba buscando la red y eBay por un tablero de arranque comercial para ello con ningún resultado. Así que aquí está mi solución.

Material:

  • 8pcs rojo 1206 SMD LED
  • resistencias de 8pcs 330Ω 1206 SMD
  • resistencia de 1pc 33kΩ 1206 SMD
  • 1pc 74AC573 TSSOP20 paquete
  • 1pc 13pin-jefe del pin de
