Navidad FreakTree (6 / 10 paso)

Paso 6: Construir el árbol de la

Si has llegado a este paso, debe tener dos hojas de tamaño A4 de dos PCB construido. Se recomienda para soldar los componentes a ambos lados antes de soldadura juntos pero no todos. Deje la columna más cercana a la ranura entre las sábanas con no soldadura porque, de lo contrario van complicado soldar. Usted puede hacer la columna después de unirse a dos caras, no te preocupes. Se pueden soldar con autógena para pegarlas juntas.

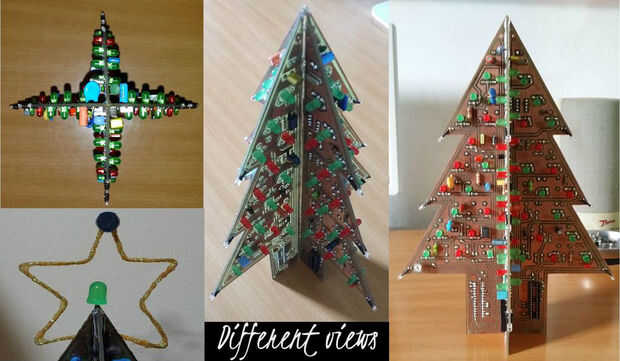

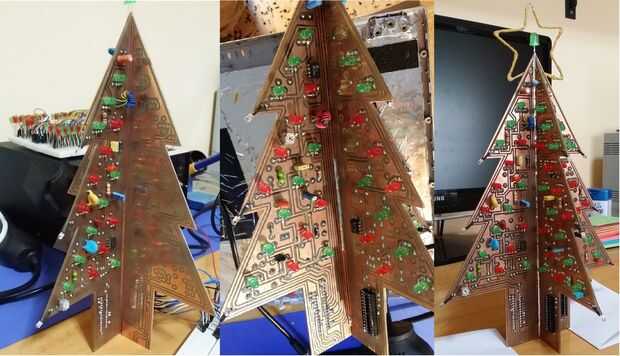

La primera imagen muestra cómo soldó con autógena la ranura. La última parte de él muestra la estrella de la que hicimos con un trozo pequeño de alambre suave. Debe ser un conductor porque vamos a poner el micrófono allí. En el sorteo del circuito nos dejó dos agujeros en la parte superior de una de las hojas. Hicimos a propósito para la soldadura ahora la estrella metálica. También les dejamos dos agujeros para el LED enorme soldado con autógena en la parte superior, también necesita el cable de thermoretractable. La segunda imagen muestra cómo se ve como con el micrófono y el LED soldado con autógena al árbol.

Este micrófono nos cambiará la secuencia de luces. También tendremos un interruptor en la parte inferior del árbol (en la caja de madera) para cambiar el modo de jugar al azar secuencias consecutivas. El micrófono se el golpe del usuario y cambiará el modo en que. Vamos a hablar más tarde...

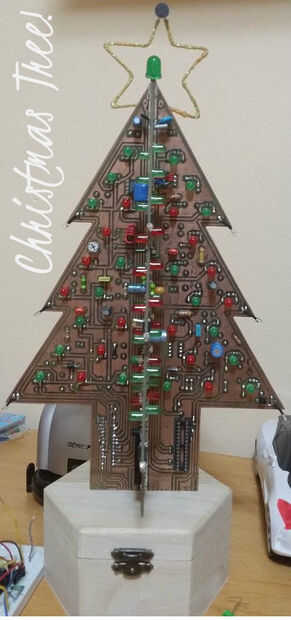

La última foto muestra cómo se verá como después de hacer parte de la soldadura y ponerlo en la caja de madera, que más tarde nos prepararemos con otro PCB con el circuito para los micros.
