FreakTree de Navidad
¡ Bienvenido a nuestro Instructable! Esperamos que disfrute y entenderlo completamente.
Aquí está nuestro vídeo en YouTube:

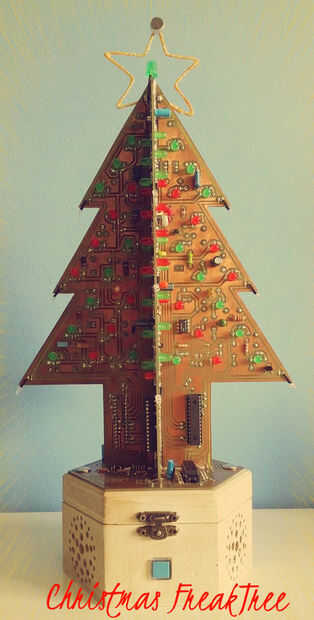

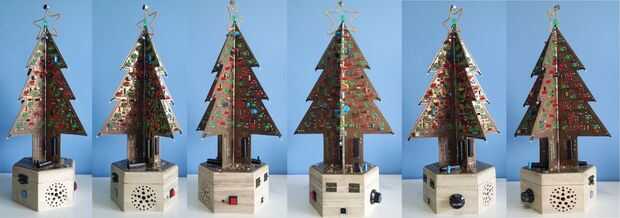

Somos un grupo de cuatro estudiantes que trabajan en este proyecto. Nuestra idea de un FreakTree de Navidad nació en Electrónica creativa, una electrónica de Beng ingeniería 4 º módulo de año en la Universidad de Málaga, escuela de telecomunicaciones (http://etsit.uma.es/index_en.html). Hemos querido diseñar un árbol fueron podría ver las "tripas" de él, hacer el estudio, el diseño, aplicar en un PCB y prueba su funcionalidad después de unos meses de duro trabajo así podíamos sentir esa satisfacción de terminar un proyecto de nada (como se verá en este Instructable, hicimos el "trabajo sucio" de un proyecto).
Hay algunas complicaciones que debe saber antes de decidir a partir de este proyecto. Debe tener una idea básica electrónica combinada con un leve conocimiento mecánico y también un poco de programación en el área de trabajo de Arduino. Si no logras entender el área de electrónico, le daremos el circuito listo para imprimir en formato PDF (espero que lo descargar con éxito) y las líneas del programa para construir en el ATMega328. De todos modos, comprueba los siguientes pasos y asegúrese de que esté listo!
-Una vez que imprimas caminos del circuito puede ser difícil a ambas caras de la hoja. Tenga en cuenta que ambos tienen hacia el mismo lugar cuando usted puso la plancha (ver paso 2 para más detalles).
-No deje la PCB dentro de los ácidos demasiado porque algunos cobre necesitada podría desaparecer (ver paso 3 para más detalles).
-Los ejercicios son muy fino y delicado. Tenga cuidado y asegúrese de que taladra suavemente y lentamente (ver paso 5 para más detalles).
-Tienes suerte que ya te damos los archivos de programa y el circuito en PDF (tarda mucho...).
Usted debe hacer una lista de los componentes necesarios. Hicimos ya, para que puedas comprobar lo que tiene y lo que usted necesita (ser conscientes de la necesidad de herramientas o componentes de repuesto en caso de que alguno se rompe, mejor estar preparados para ello). Si vas a ordenar los componentes en Internet, you´ll tiene que esperar unos días hasta que viene (estoy seguro que has vivido :)). Todas las cosas que necesitábamos para crear este árbol son:
Componente - atractivos
LED rojo 5mm - 64
LED verde 5mm - 64
8mm - 1 LED verde
LED blanco 3mm - 8
LED verde 3mm - 1
TLC5940 - 4
ATMega328P-PU - 2
Dos ante PCB A4 - 2
Dos ante PCB A6 - 2
Micrófono - 1
Altavoces - 2
Condensador 10uF - 2
Caja de madera - 1
Cables precortados - 10
Resistencias - 25
Lata - 100g
Doble potenciómetro 10k - 1
zócalo de 28 pines - 6
Alambre suave (estrellas) - 10cm
Taladro mm 0,8-1
Taladro 1mm - 1
Cable USB 2.0 tipo B - 1
Thermoretractable wire - 50cm
Transformador USB 1A - 1
Conector USB 2.0 tipo B - 1
Tornillos - 8
Tuercas - 8
Interruptor de encendido/apagado - 1
Pulse el botón - 1
Una breve descripción de lo que esperamos obtener al acabar este proyecto es:
- Usted debe ser capaz de encender y apagar el sistema sin desconectar la batería.
- Usted debe ser capaz de cambiar el modo de reproducción al azar (modo 1) para controlar la reproducción (modo 0).
- Usted debe ser capaz de ver que el modo es en el momento usando un verde LED (encendido - modo 0; APAGADO - modo 1)
- Usted debe poder luces de control usando un micrófono colocado en la parte superior del árbol.
- Usted debe ser capaz de cambiar el volumen de altavoces mediante un potenciómetro de mute al sonido más fuerte.
Esperamos que disfrute nuestro Instructable!
