Musical MIDI zapatos (2 / 5 paso)

Paso 2: La interfaz

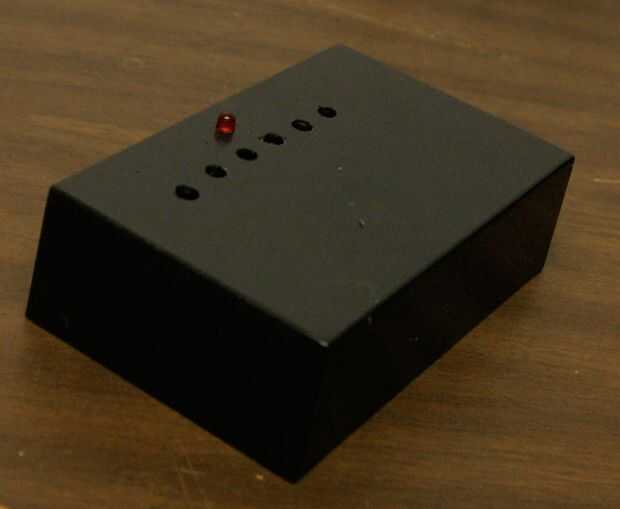

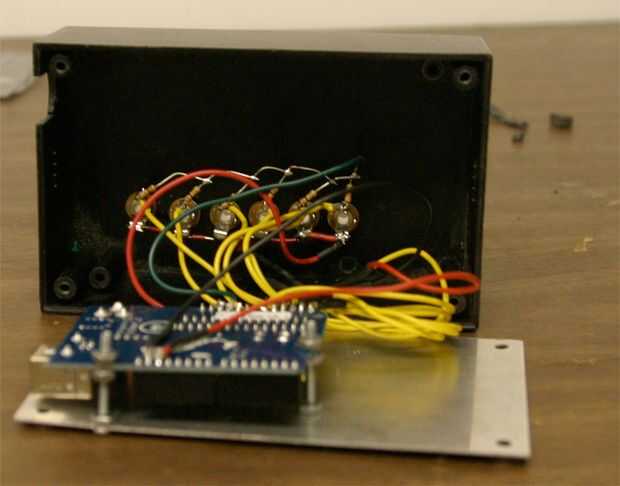

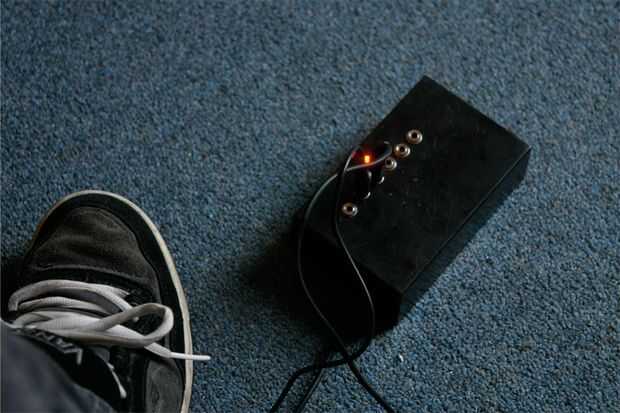

Usted puede hacer este proyecto con solo un protoboard y Arduino, pero por orden y portabilidad, debe construir una interfaz poco. Todo lo que necesitas hacer es montar el Arduino en una caja de proyecto, taladro 4-6 (depende de cuántos sensores que desee utilizar) los agujeros para los conectores de audio de 1/8", un agujero para un LED y un agujero cuadrado de gato del USB de Arduino. Luego soldar todo para arriba y usted será bueno para ir!

Cada jack de audio en la interfaz debe tener una resistencia de 10K y un cable de entrada analógica conectada a una terminal y un cable para la fuente de 5V conectado a otro. Qué terminales utilizas dependerá de si usted tiene un jack mono o estéreo. Ambos trabajarán, estéreo sólo proporcionará una terminal adicional, innecesario. El camino es este, aplicamos 5V a través de la FSR, así cuando pulsa, permite un poco más a través de Arduino puede buscar esto y enviar una señal a la computadora.

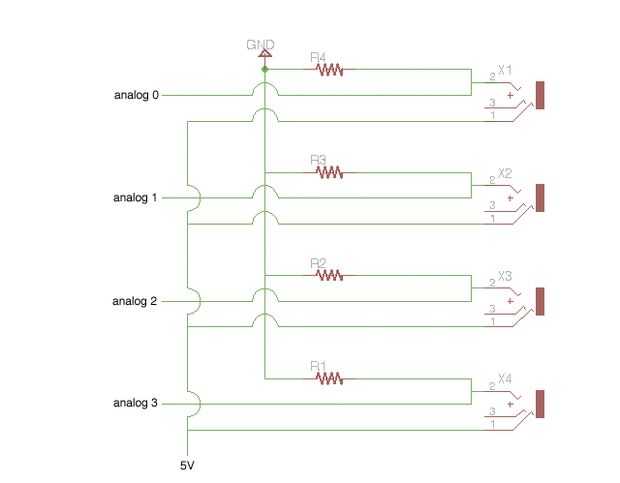

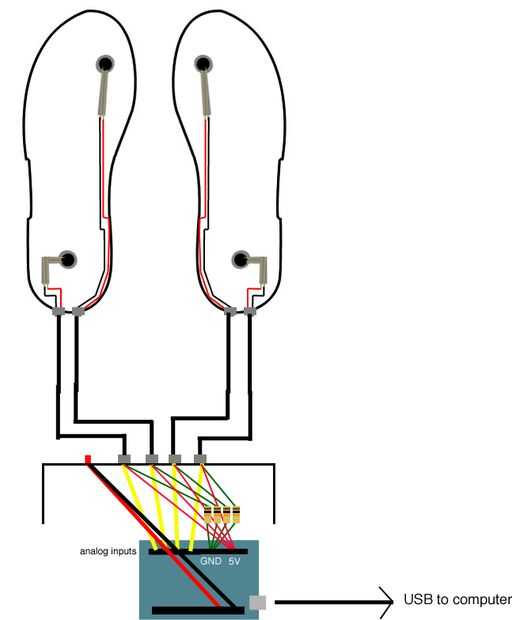

Ahora, agarra tu soldador, algunos cables de conexión, siga el esquema y el diagrama y usted va a estar bien.

Definitivamente podría añadir un montón de LEDs extras y todo eso a esta caja, es decir, uno para cada sensor o algo. Además, sería bastante sencillo hacer un escudo muy simple para el Arduino usando un protoboard y pins macho encabezado seis o así. Incluso podría conseguir uno más robusto hecho profesionalmente por alguna empresa de PCB en las interwebs. El prototipo mostrado en este instructable es una configuración bastante básica, hay un montón de habitación a la izquierda para expansión (literalmente, hay un montón de espacio libre en la caja).
