Música de Arduino PWM LED luz (4 / 5 paso)

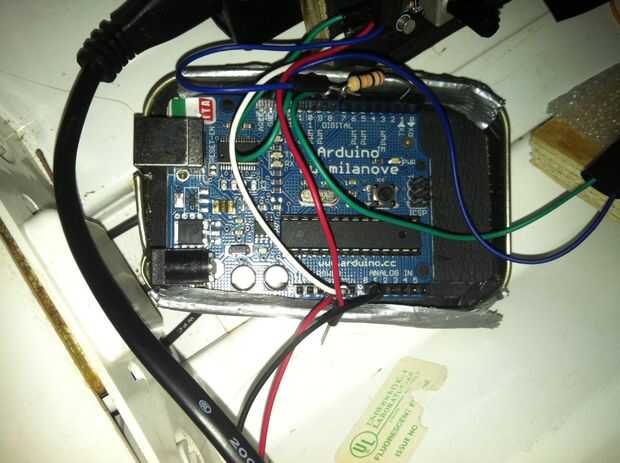

Paso 4: Incorporación montaje Final/Arduino

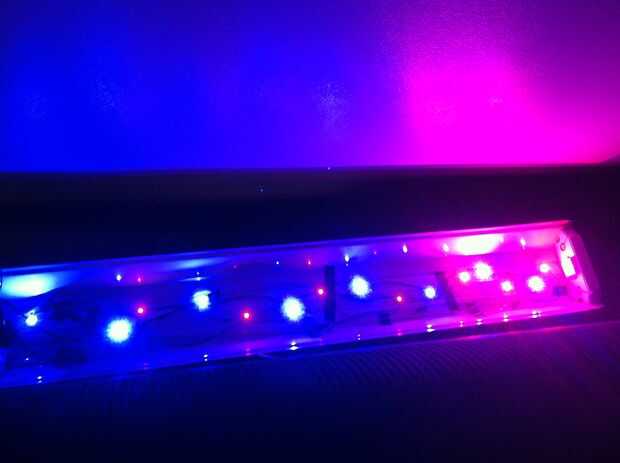

Gancho hasta de LED el poder suministrar y encender para ver si funcionan, si lo hacen Felicitaciones no desordenar!
Metí varias veces

una vez que funciona el código de arduino trabajando con PWM y analógica lectura para ajustar el brillo de los LED según el volumen, usted podría también hacer que vaya con diferentes colores o brillos con audio izquierda y derecha.  Depende de cómo desea enganchar para arriba.  Ahora que estoy pensando me podría regresar mi adaptador Y y apenas enganchar el PWM hasta los altavoces.  Aunque la tensión puede ser demasiado alta para la Junta manejar voy a tener que probarlo

También asegúrese de ajustar la corriente en cada conductor la cantidad correcta alrededor de 350 mA para cada uno.
Ajuste de allí para que un color no ahoga a la otra

Aquí está mi código
Mejor es que es fácil de ajustar y de cambiar.  Puede Agregar una lectura de izquierda y derecha análoga si tienes un cable de audio estéreo ajustar los brillos y así sucesivamente.

Música de int = 0;
int Musicpin = 0;
int REDpin = 9;
int BLUEpin = 10;
void setup()
{
}
void loop()
{
Music=analogRead(Musicpin);
Música = mapa (música, 150, 0, 0, 255);

Si (música == 0)
{
analogWrite(REDpin,0);
analogWrite(BLUEpin,0);
Delay(25);
}
Si (música > = 51)
Si (música < = 105)
{
{
analogWrite(REDpin,Music);
analogWrite(BLUEpin,0);
Delay(5);
}
}
Si (música < = 50)
Si (música > = 1)
{
{
analogWrite(BLUEpin,Music);
analogWrite(REDpin,0);
Delay(5);
}
}
Si (música > = 106)
{
analogWrite(REDpin,255);
analogWrite(BLUEpin,255);
Delay(5);
}
}

Interruptor de encendido en una fecha posterior cuando tengo dinero para un protoshield
