Mundo primera 9v batería que puede recargarse desde un puerto USB (2 / 9 paso)

Paso 2: creación de prototipos

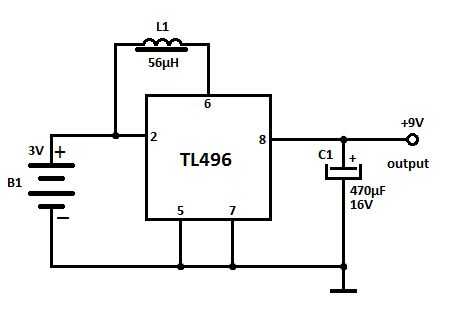

Ver el circuito en la primera imagen, reemplacé la batería de 3v a mi 200mAh 3.7v batería. Funciona mucho mejor!

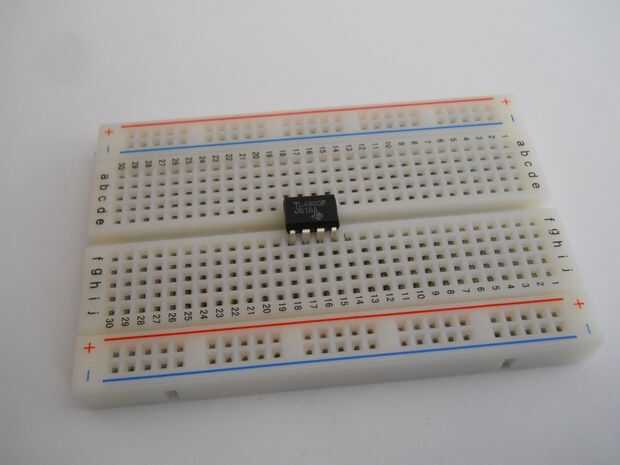

  1. Instalar primero el IC en su protoboard.

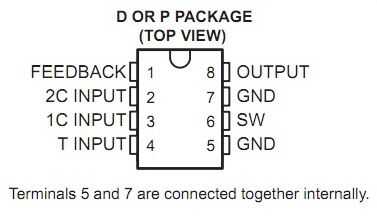

  2. Conecte los pines 5 y 7 junto con un cable puente.

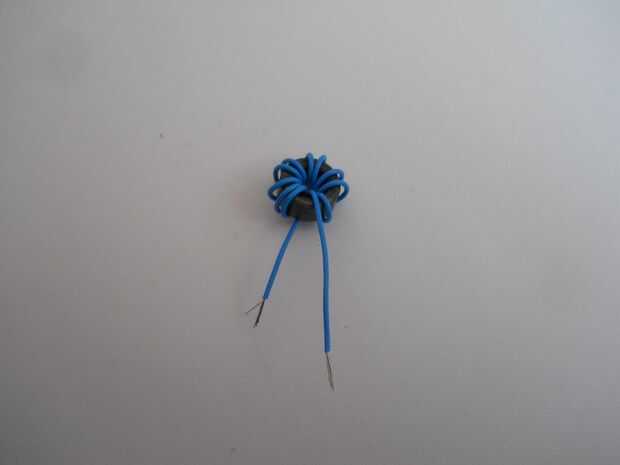

  3. Luego realizar el inductor con un alambre del awg # 24. Hice 11 vueltas.
  4. Conectar el inductor a la placa, a los pines 2 y 6.

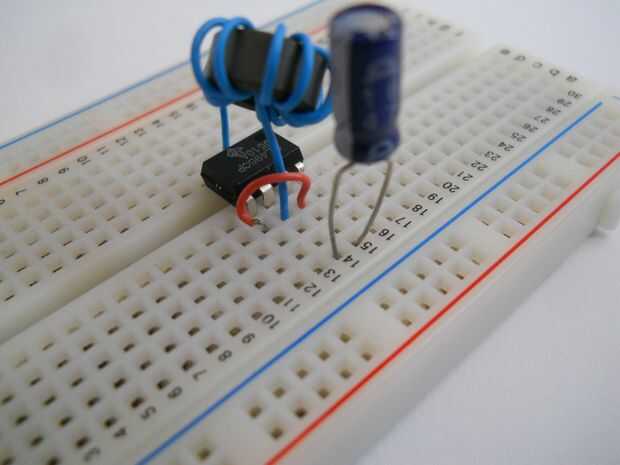

  5. Poner el condensador a la salida del IC, los pines 7 y 8.

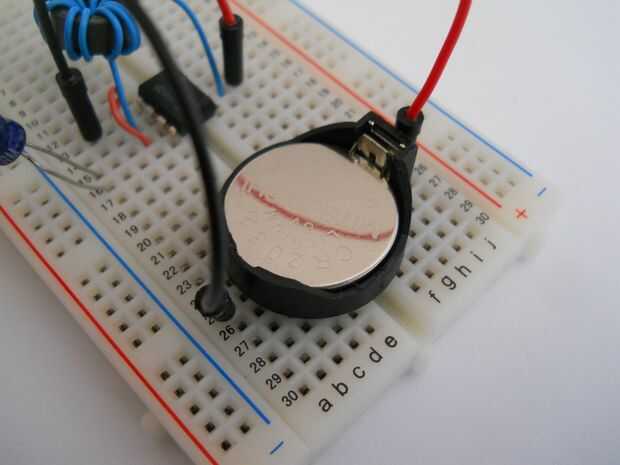

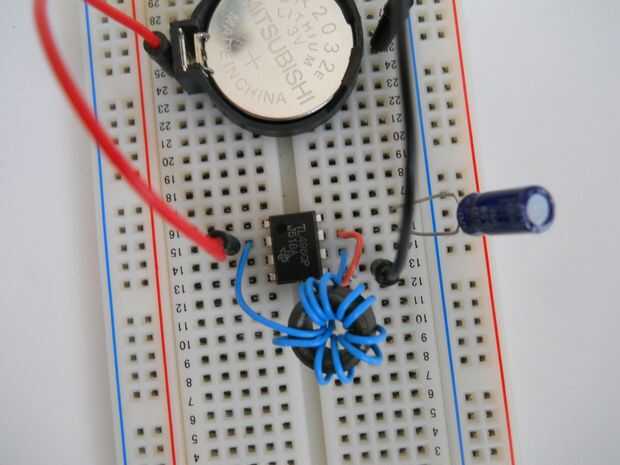

Si hiciste estos pasos instalar su fuente de alimentación con los cables de puente. Primero probé con una batería de litio de 3v pero el amperaje es muy bajo por lo que busqué una célula del Li-ion.
