Mundo primera 9v batería que puede recargarse desde un puerto USB (1 / 9 paso)

Paso 1: Reunir los materiales y herramientas

Usted necesita saber que no puedo encontre el mejor y el más barato para las partes. Aquí en mi país el costo total fue de menos de 5 dólares, pero en los Estados Unidos son muy caros los componentes electrónicos. He tratado de encontrar los mejores lazos de los componentes. Pero en el ebay el TL496 $2 y aquí sólo $0,1. Lo sentimos: (.

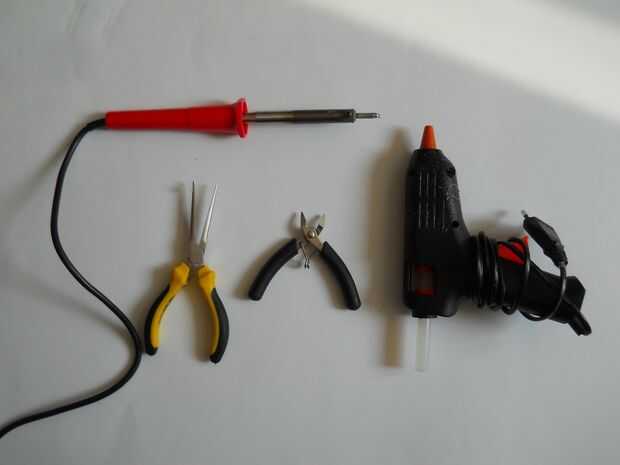

Herramientas:

  • soldadura de hierro
  • herramientas de corte
  • pistola de pegamento
  • y un multímetro

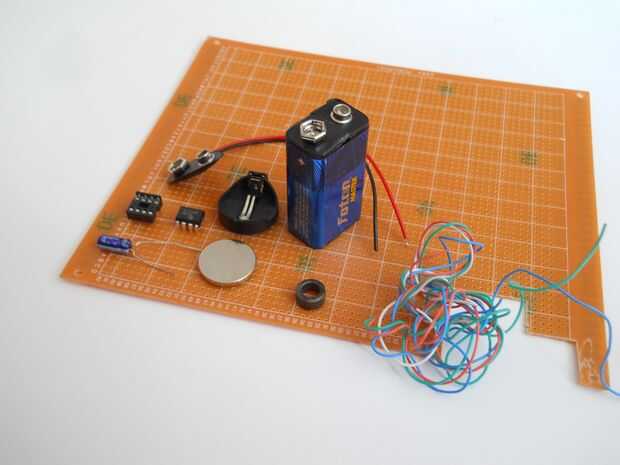

Partes:

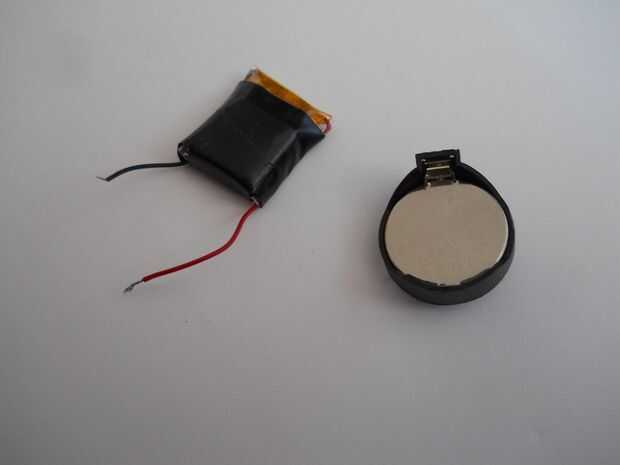

  1. Primero elige tu alimentación! Esto sería una 3.7v 200mAh Li-ion de la batería o una batería de botón 3v. Te recomiendo del Li-ion, es mucho más eficaz.
  2. Usted necesitará una vieja batería de 9v que tiene una caja de plástico.
  3. clip de la batería de 9V de la batería
  4. condensador de 47uF
  5. zócalo de 8 pines del IC
  6. Paso 9v TL496CP IC
  7. inductor toroidal

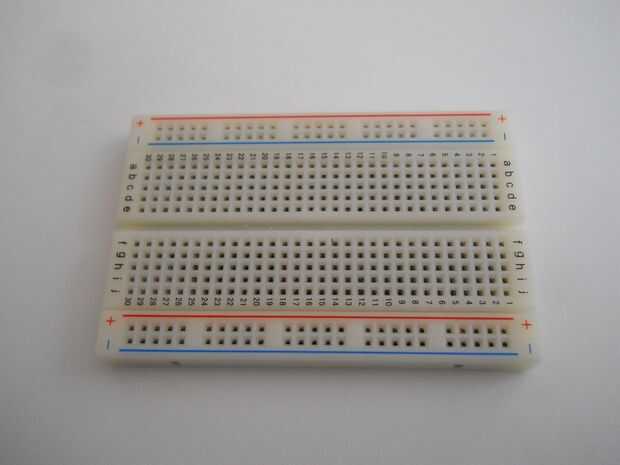

  8. Protoboard (opcional para ptototyping)
  9. Tablero del PWB
  10. cables de
  11. resistencia de 1 k
  12. un diodo y un LED de baja potencia (rojo o verde)
  13. interruptor (opcional pero no usado)

Algunos consejos:

Las baterías de Li-ion son mucho más eficaces, pero no puedo poner mi circuito de carga en el caso de la batería de 9v. No hay suficiente espacio por lo que calcula el tiempo de carga. La fórmula es: = horas capacidad (en mAh) / actual (en mA). En mi caso esto es h = 200/500 para una 200mAh batería desde un puerto USB carga hasta en 0,4 horas. Se trata de 24 minutos.

Nunca deje la batería en el cargador para más que este tiempo calculado. Es peligroso!

La tensión de salida máxima sería de 9,2 voltios. Depende del valor de condensador. Condensador de uF superior da un voltaje más alto. Pero funciona perfecto en esta gama: 470uF 5. Usé un 47uF porque no requiere mucho espacio en la caja de batería de 9v.

Si te va hacer un prototipo!
