Multivibrador astable (intermitencia LED) con circuito escriba (6 / 20 paso)

Paso 6: Conectar algunos cables más

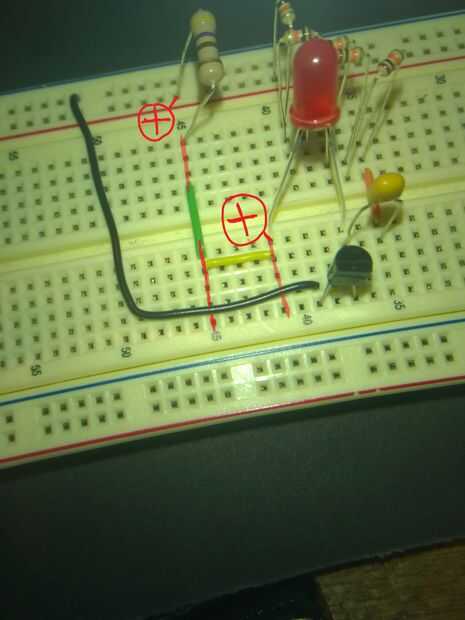

Ahora toma un puente de alambre y conectar el transistor emisor al riel negativo.

Use otro cable de puente para conectar la punta positiva (+) del LED y el resistor de 470, así el carril positivo.

Casi hemos terminado el primer circuito RC.
