Paso 13: Esquema del circuito dibujado

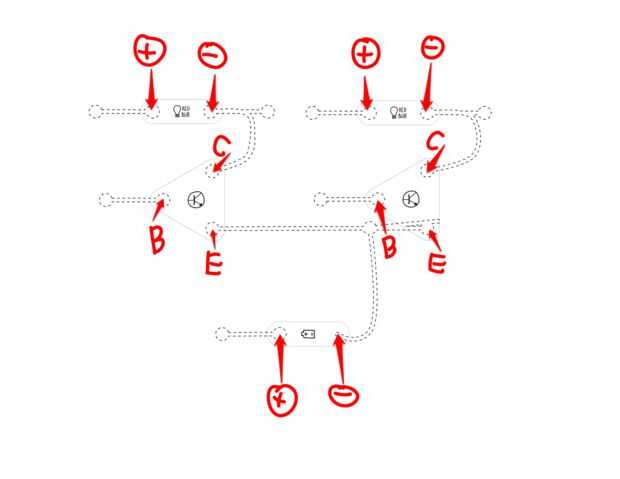

La primera imagen es una exportación de un circuito hecho con software de dibujo Scribe de circuito del 123D. Puede hacer referencia a esta imagen para ver lo que nos será bosquejar hacia fuera.
1) comienzan con el dibujo de las seis almohadillas de contacto para los transistores. No es necesario llenar el círculo entero de su plantilla; lo suficiente como para llegar a los pies del módulo para hacer contacto. Yo he marcado el colector, Base y emisor con C, B y E.
2) dibujar las almohadillas de contacto para el bi-LEDs.
3) extraer los contactos terminales de la batería.
Ahora que se han acercado a los contactos para el componente de circuito Escribano, tenemos conectar algunos de los contactos, y las almohadillas de contacto adicionales para los componentes de alambre de conexión.
4) dibuja una línea que conecta el transistor dos emisores, así como el terminal negativo de la batería.
5) Conecte el negativo (-) terminales LED con transistor coleccionistas que estén más cerca a cada uno. Dibujar una almohadilla de contacto adicional que ramifica de estos conductores. Tenga en cuenta, los módulos LED de circuito Escribano son bidireccionales y así que pueden colocarse en cualquier dirección.
6) finalmente, dibujar las almohadillas de contacto adicionales que se ramifican fuera de la Base de cada transistor, el terminal positivo (+) batería y los cables positivo (+) para cada LED.
