¿Multiplicador de voltaje alta (3 / 5 paso)

Paso 3: Construir!

Este paso no es ciencia espacial, solo sentido común técnicas de construcción. Sólo tienes que copiar el diseño que se muestra con las vigas de enlace añadidas.

Empezar por corte (7) piezas de latón de calibre 16 o alambre de cobre dos pulgadas de largo. Doble cada pieza alrededor de un pedacito de taladro y forma con un lazo en un extremo.

A continuación, corte las cabezas de cuatro de los tornillos para hacer los pernos que unen los condensadores.

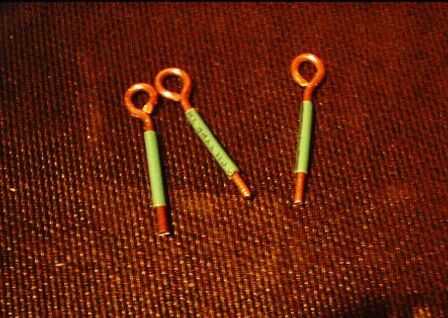

Tornillo de un poste en una de las tapas. Coloque un poste obligatorio sobre el perno y tornillo en otro condensador. Tornillo en otro stud, coloque un post de enlace sobre él y atornille el condensador pasado.

Repita el paso anterior para crear dos pilas de tres tapas.

Coloque las dos pilas con los bornes hacia arriba.

Corte los cuatro tornillos restantes a 1/2 pulgada de largo.

Conecte la postes al lado derecho de cada pila con un tornillo.

Coloque un post de enlace para el extremo izquierdo de la pila de la parte inferior con un tornillo.

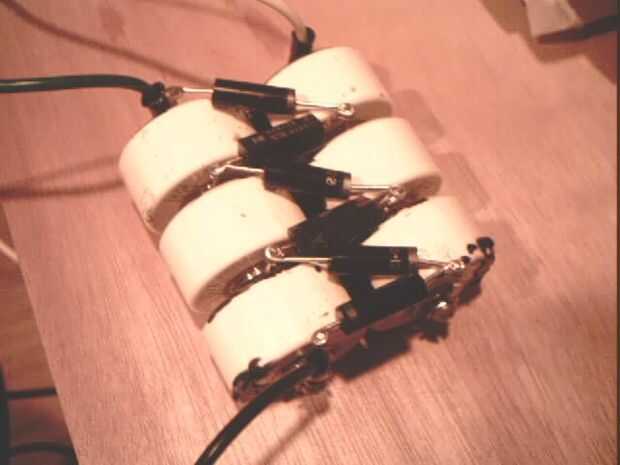

Coloque los diodos como se muestra y soldarlos a la bornera.

Corte cualquier exceso obligatorio post tops y archivo a ras de los diodos soldados. Sin filo o usted conseguirá una disrupción unwelcomed que podría arruinar su proyecto.

Conectar los cables de las zapatas. Apriete los tornillos y asegúrese de que el conjunto es apretado.
