Multiplexado con Arduino y el 74HC595 (9 / 14 paso)

Paso 9: 74HC595 toma

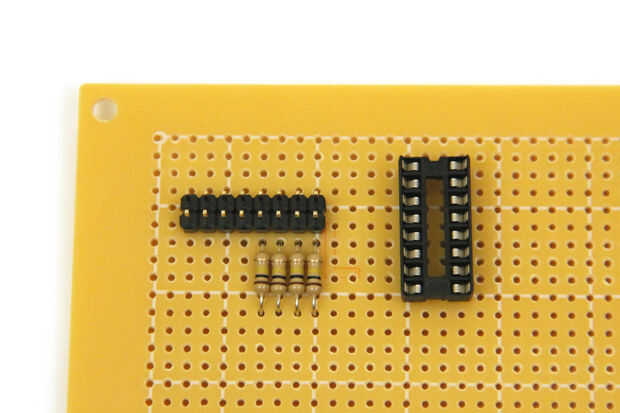

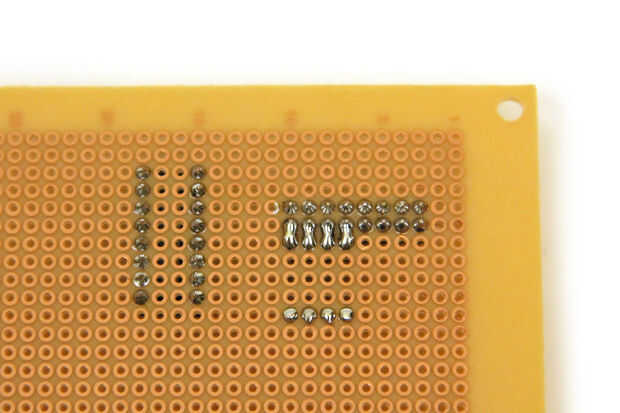

Soldar un zócalo de 8 pines a la protoboard como se muestra en las imágenes de arriba.  Siempre es una buena idea utilizar un zócalo para ICs; evita dañar el IC del calor del soldador y el IC fácilmente puede ser quitado y reemplazado si es necesario.
