¡ Hola chicos!
Hoy quiero explicar mi último proyecto DIY. Me encontré en la situación de necesidad de muchos aparatos, pero en casa tengo solo un multímetro. Así que me dije ¿por qué no hago yo un voltímetro de múltiples para este tipo de trabajos?!".

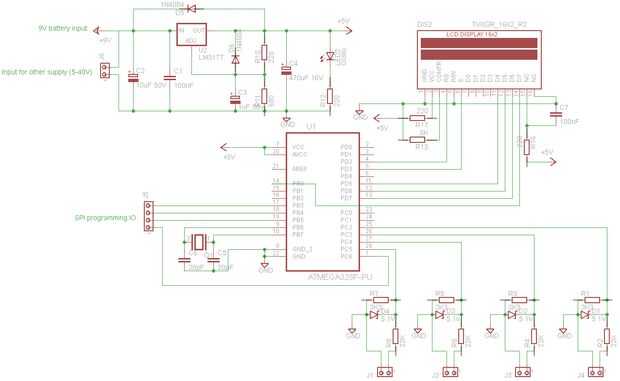

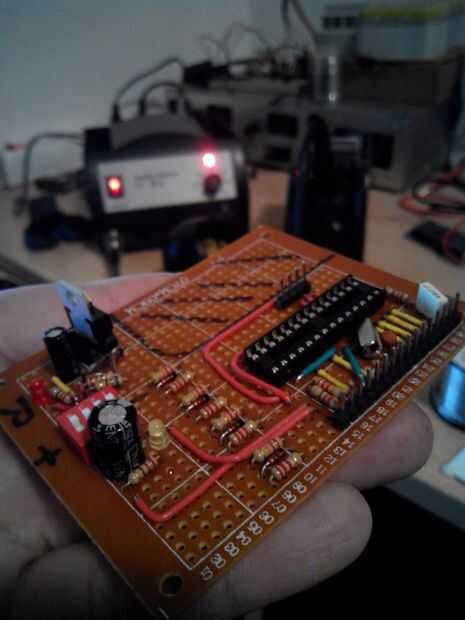

Es un simple voltímetro con microcontrolador ATMega328p y cuatro circuitos divisores de voltaje y diodos Zener. La señal de salida de este circuito, será una tensión en el rango de 0 a 5VDC, ideal para las entradas analógicas de mi ATMega328p. Puede leer en rango de 0-50VDC corriente continua.

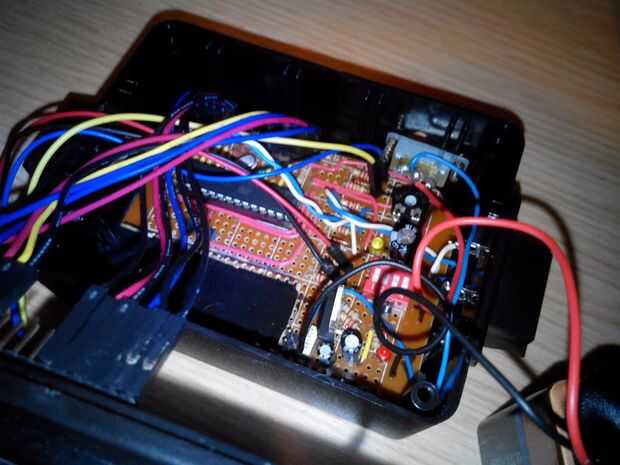

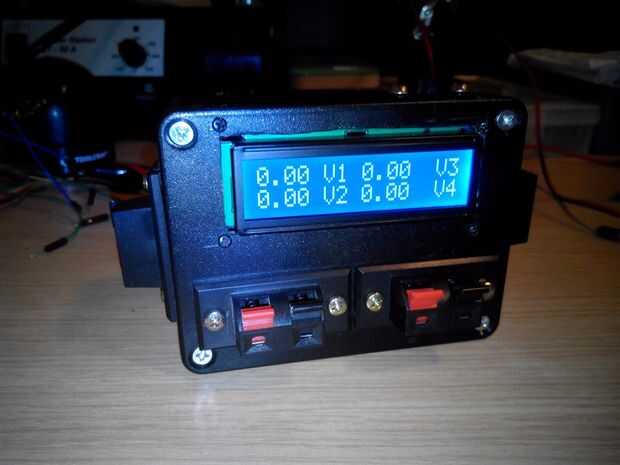

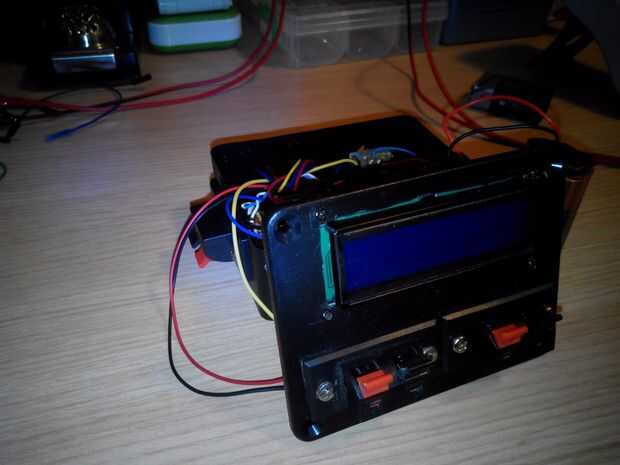

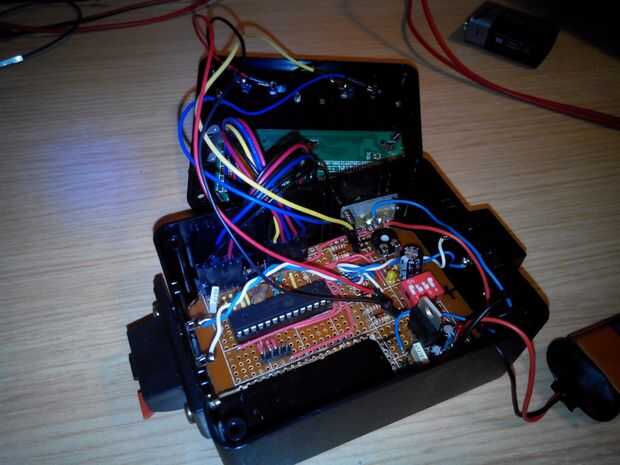

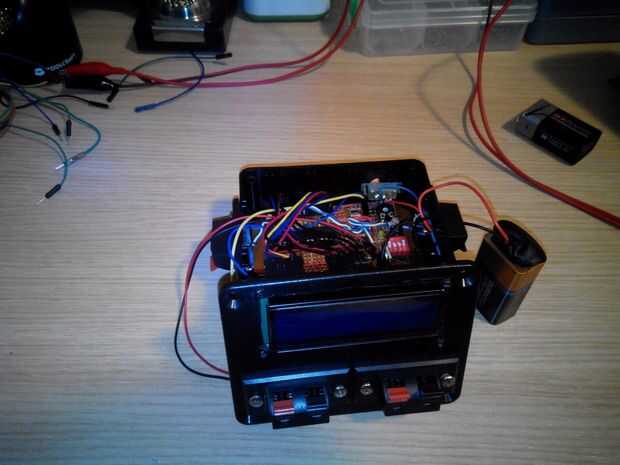

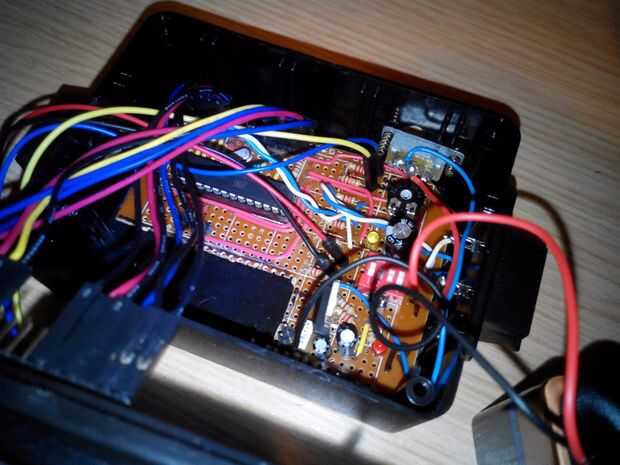

Para que sea portátil, puse el proyecto en una caja con 4 entradas y una pantalla 16 x 2 LCD, todos suministrados por la batería de 9V. De esta manera, puedo ponerlo en mi bolsa de herramientas!
No tengo y Arduino, pero programando microcontrolador de atmel con frambuesa B + y el sistema de comunicación SPI. Por esta razón, en el esquema encontramos cuatro clavijas adicionales conectados al reajuste, MISO, MOSI y SCL de la ATMega328p.

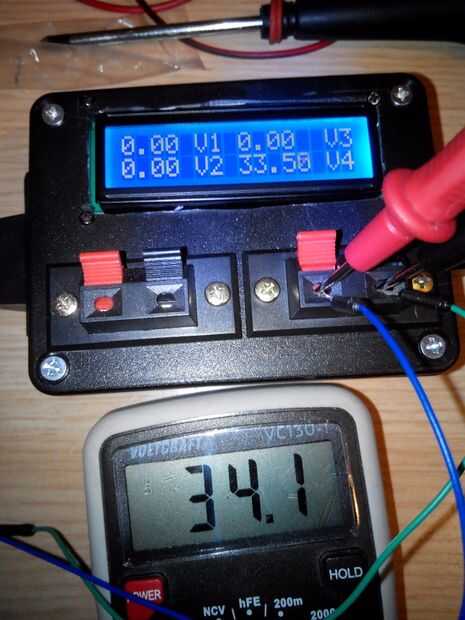

El código está incluido en los accesorios, en .ino archivo (Arduino), pero usted puede encontrar archivo .hex en el directorio de archivos temporales en windows sistemas os después de compilar por editor de Arduino. El código requiere una mejora en la precisión de la lectura. También hay los esquemas para el águila.
¡Buen trabajo!
