Multipel 7 Segmen di Arduino dengan Chip 7447 (1 / 4 paso)

Paso 1: 7 segmen

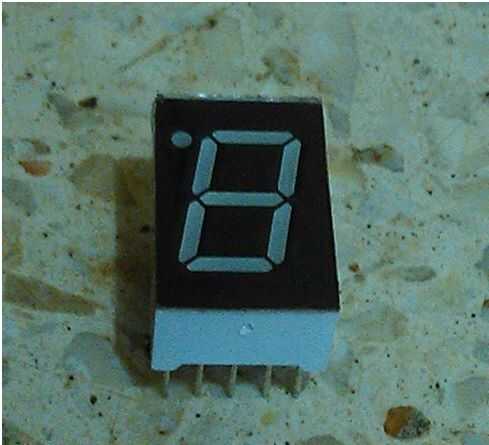

7 segmento adalah 7 LED yg disusun secara paralelo dan dibentuk sedemikian rupa sehingga nyalanya bisa merepresentasikan angka 0 sampai dengan 9 dan beberapa abjat seperti A, B, C, D, E, f el.

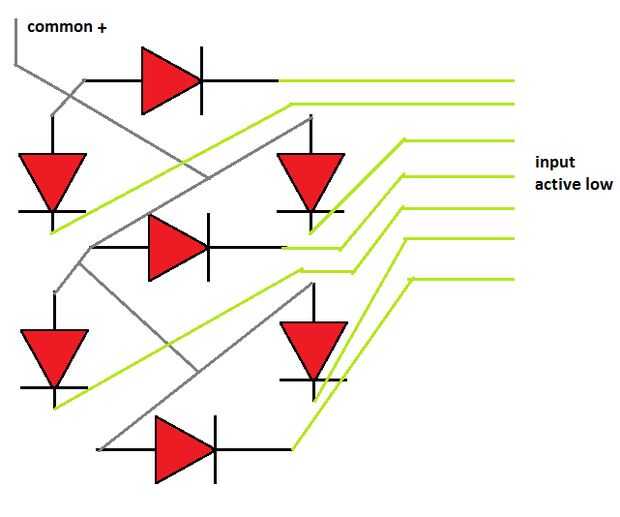

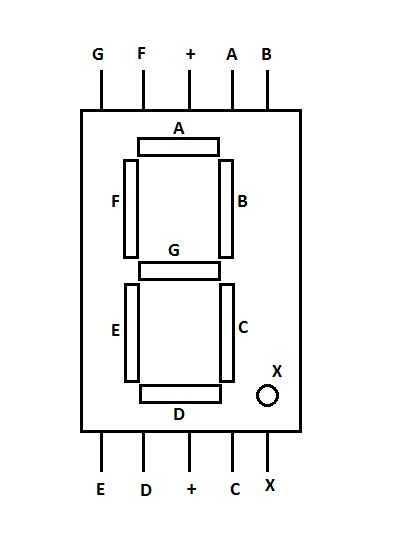

Sebuah 7 Segment setidaknya mempunyai 8 kaki, yaitu 7 kaki untuk setiap segmentnya dan 1 kaki untuk común. 7 segmento yg beredar dipasaran umunya 10 kaki, segmento de untuk 7 yaitu 7 kaki, kaki led untuk tambahan 1, yaitu untuk tampilan titik (punto) dan 2 buah común +. 2 comunes ini saling terhubung, jadi cukup disambungkan kerangkaian 1 saja. bajo activo de 7 segmen dipasaran adalah.

Karena jumlah kakinya yg banyak, ini akan cesta rumit apalagi ketika kita ingin menghubungkan banyak siete segmento rangkaian kedalam (misalnya jam digital). Untuk mengakali hal tersebut kita terapkan 2 methode yaitu memanfaatkan decodificador BCD a dan siete segmento multiplexor. Untuk BCD a 7 segmentos kita menggunakan chip decodificador yg banyak tersedia dipasaran yaitu 7447, sedangkan untuk multiplexor cukup menggunakan Software (trik kode).
