Paso 11: Sentido ATtiny circuito Resumen
Como he dicho antes, vamos a sentir la pulsación del botón amarillo suave y activar nuestros LEDs durante algún tiempo. Esto se puede hacer en analógico o Digital forma. Si analógico, entonces tendrá que jugar con condensadores, resistencias, constantes de retardo de tiempo... tenemos que ensuciar con el circuito del multímetro mucho... Y NO QUEREMOS ESTO.

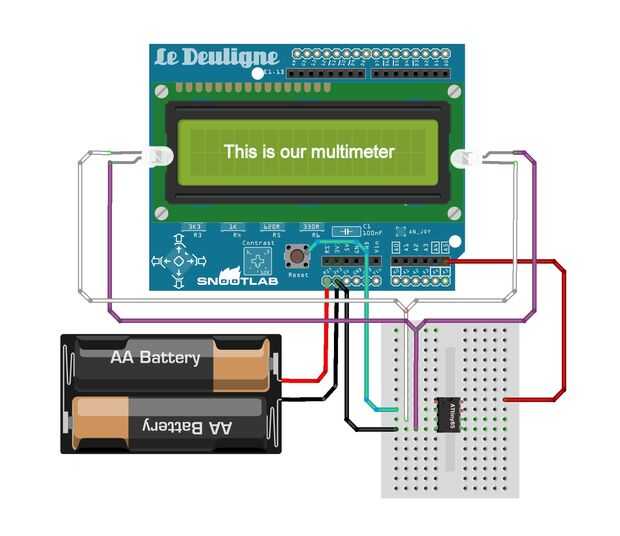

En cambio, a usar un mirocontroller al "sentido" que presionó el botón amarillo y entonces activar los LEDs en algún tiempo. Vamos a hacerlo con el ATtiny85.
Para el ATtiny85 necesitamos:
> Fuentes de alimentación
> Algunos de señal en la entrada para activar la salida de iluminación LCD

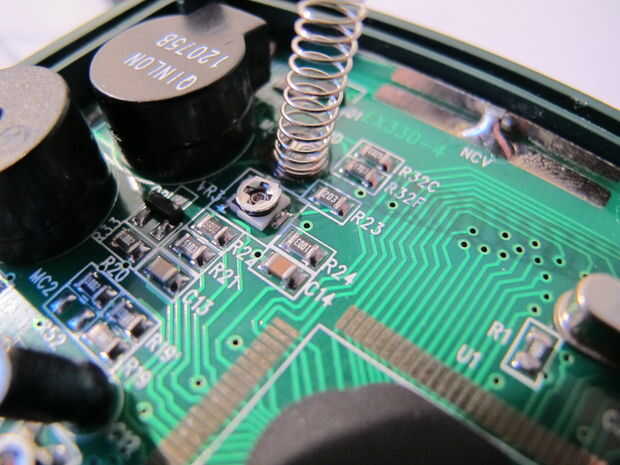

R24 resistencia recibe la tensión de alimentación de las baterías cuando se enciende el multímetro. Se trata de nuestra terminal de la fuente de alimentación positiva para la ATtiny85.

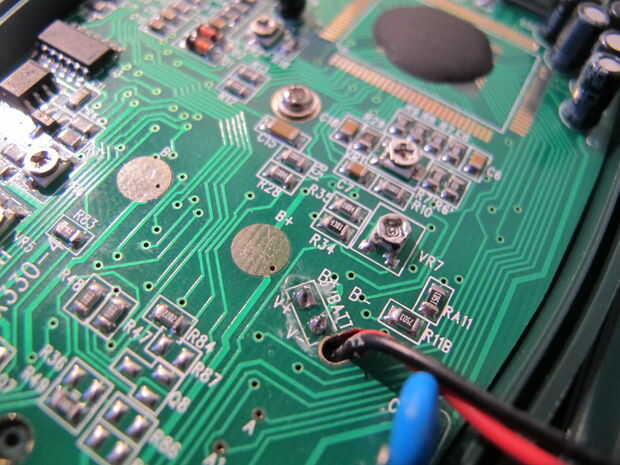

Hay una negativa terminal de suministro de energía (masa) donde se sueldan los cables de la batería a la Junta.

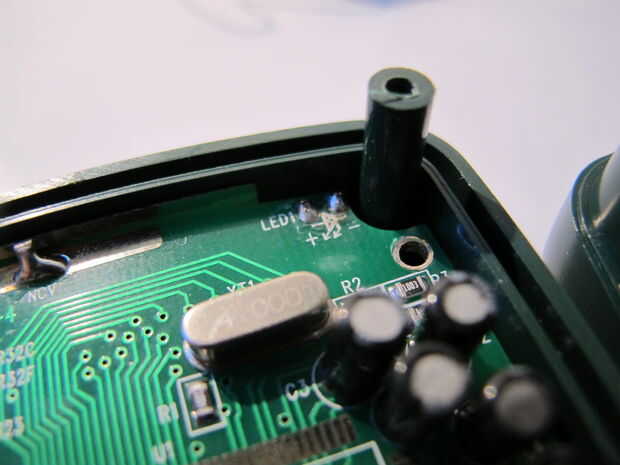

Como la barra roja de arriba muestra el video al principio la pantalla se enciende durante un período corto de tiempo cuando se presiona el botón amarillo en la parte frontal del multímetro. Se trata de la tensión sin contacto sistema de medición.
Utilizaremos esta función para detectar que se presionó el botón amarillo y luego activar la iluminación del LCD.
