Multi Touch/fuerza Midi Drum Pad (O-mat) (7 / 12 paso)

Paso 7: Código - placas Teensy

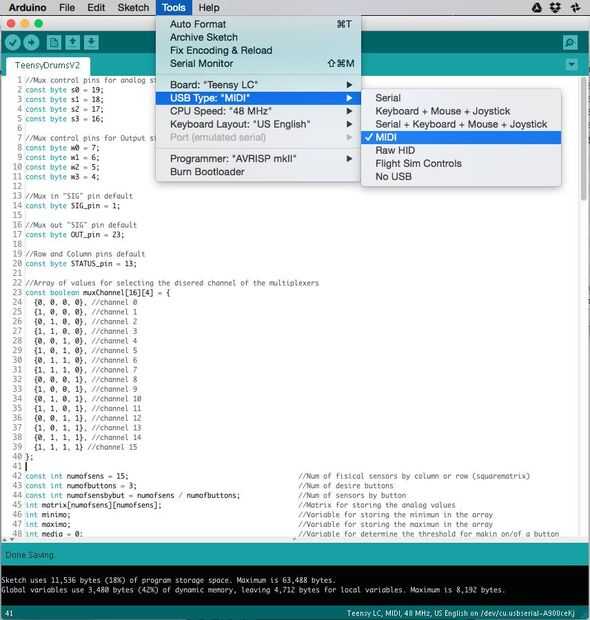

Para programar la placa teensy, necesita descargar el complemento teensyduino. Siga todas las instrucciones de esa página para una instalación correcta. Después de instalar el Add-on para el flasheo de la placa teensy, tendrá que seleccionar la tabla en el menú tools -> board y luego en el menú Herramientas -> USB tipo -> MIDI

Si usted hizo las mismas conexiones como se muestra el diagrama del circuito en el paso anterior que no necesitará realizar cambios en el bosquejo. Si se cablea el circuito diferente, usted tendrá que realizar cambios en el bosquejo en las siguientes líneas:

donde:

  • S0-s3 son las patillas de control del multiplexor (la que tiene una entrada analógica) y todas las resistencias conectadas a él que lee las señales.
  • SIG_pin es la entrada analógica de lo anterior mencionado multiplexor.
  • W0-w3 son las patillas de control del multiplexor.
  • OUT_pin es la conexión de SIG en el multiplexor.
  • STATUS_pin es el que ha conectado el LED interno en los tableros

A continuación es el archivo de dibujo que usted necesita para flash en su teensy, tiene comentarios para una mejor comprensión :)
