Muelles helicoidales del corte del laser (8 / 15 paso)

Paso 8: El archivo

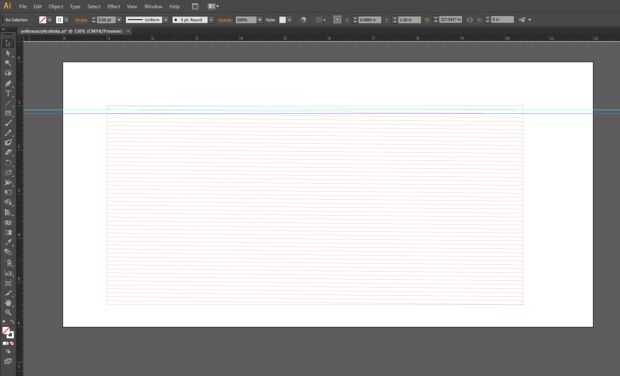

Imagine dibujar una sola línea que espirales alrededor de una lata de sopa. Luego, retire la etiqueta y estiramiento plano de su cocina. Ahora en lugar de una línea, tendrás un montón de líneas que funcionan diagonalmente a través de un rectángulo, cada final en el lado derecho de la etiqueta exactamente donde la línea debajo de él comienza a la izquierda. Ese rectángulo diagonal rayado es el archivo de la corte.

Hay un montón de maneras de lograr esto en Illustrator o Corel Draw. Voy a dejar hasta sea figura su propio método, o usted puede descargar el archivo de Illustrator que he unido a este paso.

ancho = circunferencia de la primavera
altura = altura del resorte de
# de líneas diagonales = # de bobinas en la primavera
