Paso 12: La plantilla
Hay dos cosas que necesitan ser considerados al montar el cilindro de la rotativa para corte por láser...

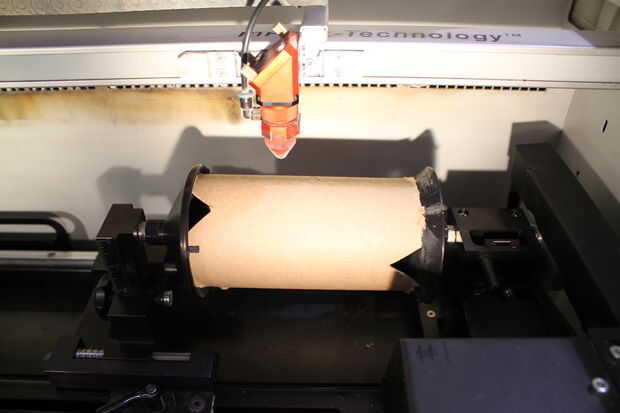

1) ventilación - cosas malas sucederán si humo y calor no puede escapar del cilindro como se corta. Con tubo de cartón la solución es bastante simple - usted sólo recortar las brechas en los extremos del tubo (ver fotos). Perder un poco de cartón no es gran cosa. Si estás cortando plástico relativamente caro, por el contrario, probablemente desee ahorrar tanto material como sea posible.
2) presión - el accesorio rotatorio es resorte ejercer presión desde los extremos de lo que se monta en él (consulta la nota en la imagen principal). Cuando corte cartón esto es realmente útil - como material es corte y el cilindro se corta se acorta, primavera1 de rotary se expande y evita que el cilindro salga entre centros. Sin embargo, cuando cortar plástico la presión de la rotativa se deforma el plástico ha calentado y cortado, creando una gran masa de plástico que no actúa como un resorte en todos.

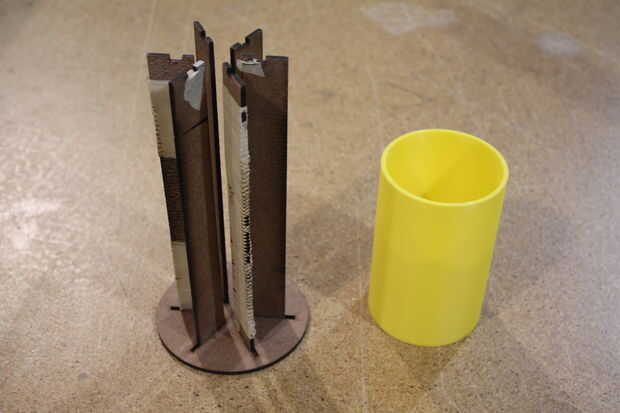

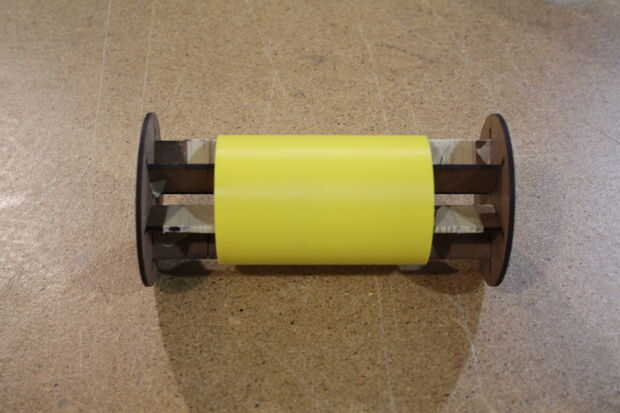

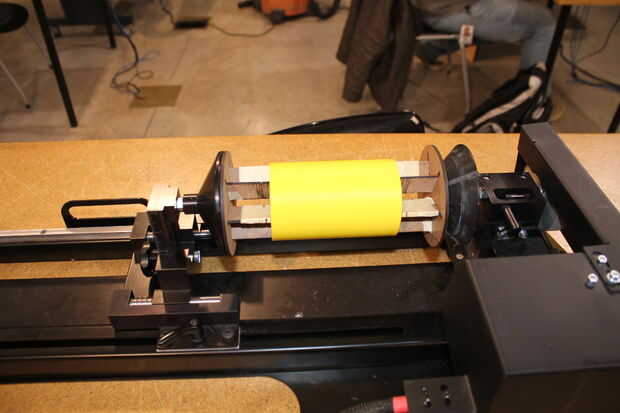

Resultado- Cuando cartón cortar resortes, no plantilla es necesaria. Cuando resortes de plástico de corte, se necesita una plantilla que apoyará la primavera desde el interior sin poner presión en él forman los extremos.

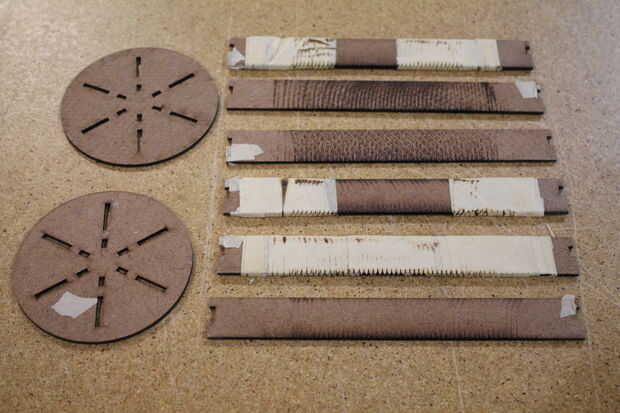

Lamentablemente, el archivo de corte de la plantilla en la foto se perdió junto a un USB. Esto no es realmente mucho de una tragedia ya que apenas funciona y necesita un rediseño, pero sí significa que si usted quiere cortar un plástico slinky te tienes que realizar algún trabajo en este paso. ¡ Lo siento!
1 lo siento si usted está recibiendo confundido por esta explicación con un resorte en el rotary y un manantial que forma parte del mecanismo rotatorio. También me es confuso.
