Paso 2: Diseño electrónico
La Junta se rellena con:
- Microcontrolador MSP430G2755 (he podido ordenar esto de mouser)
- Interruptor deslizante SMD
- LEDs verde y rojo
- 0.1uF tapas
- Resistencia de 47K ohm
- resistencias de 560 ohms para los LEDs
- Regulador de 3v LDO
- Zócalo para enchufar el PCB del programador rf2500
- conector microSD
- Acelerómetro ADXL335
El video muestra una decadencia de la mayoría de las iteraciones de circuito que pasé.

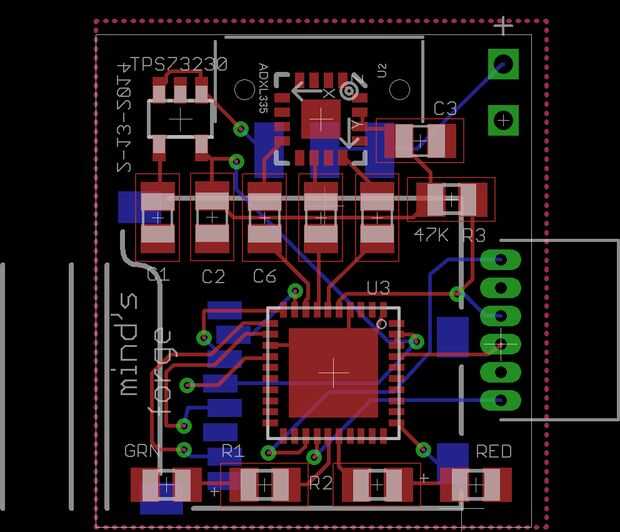

He utilizado OSH parque para obtener los tableros producidos, un servicio realmente maravilloso que hace pequeñas tiradas de placas como un grupo que realmente reduce los costos.
En este momento un conjunto de 3 tablas para este proyecto cuesta $3,35 desde Parque de SST. Compartí la última iteración de la tabla aquí por lo que fácilmente puede ordenar un conjunto. Una palabra de advertencia para aquellos que quieren pedir la Junta: por alguna razón, los agujeros para el encabezado de programación son más estrictos en algunos foros que otras en el conjunto de 3. He intentado ampliar el tamaño del taladro con cada iteración, pero sigue siendo bastante apretado, por lo que puede entrar en el archivo de eagle y expandir los Taladre orificios un poco si puedes.

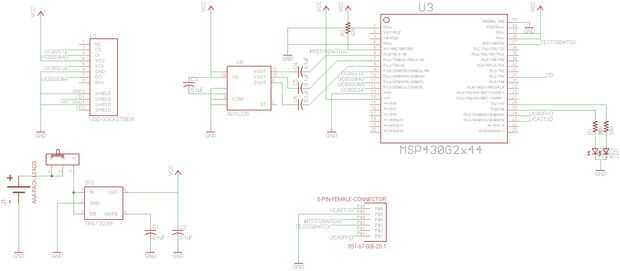

El diseño del hardware es bastante básico: el interruptor solo corta la corriente a todo el circuito de la batería, que puede ser cualquier batería de 3v, cualquier iteraciones futuras deben utilizar un pequeño interruptor táctil en su lugar y ponga el sistema en modo de espera, por lo que podemos estar seguros de cierre limpio. El acelerómetro se conecta a los 3 primeros pines ADC en el MSP430 para X, de las señales analógicas, Y y Z con 0.1uf condensadores suavizado. La cabecera Programación de la interfaz SpyBiWire en el MSP430 y el soporte de microSD se conecta a los puertos USCI (interfaz de comunicación Serial Universal) en el MSP430.
