Paso 1: componentes
Soy parcial a Goldmine electrónico de varias partes (www.goldmine-elec.com ). No soy un empleado y no tienen ninguna relación financiera que he comprado varias piezas de ellos sobre los años.
Para hacer esta cosa, he usado 3 componentes principales;

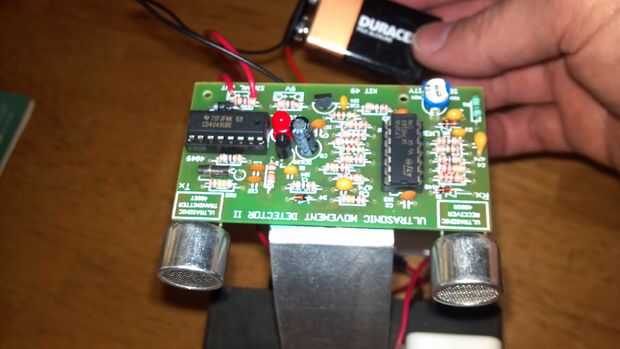

1) kit de ultrasonido Detector de movimiento II (varias fuentes, varios tipos disponibles).
El que utiliza tiene un separado +-disparo de salida para el relé.

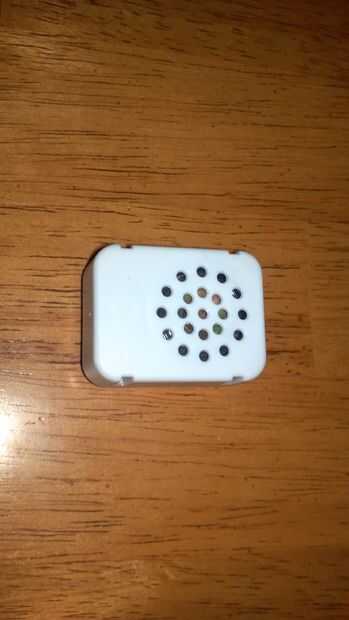

2) caja de sonidos FX. Utilicé la caja de "HAPPY HALLOWEEN!" de electrónica Goldmine.
http://www.Goldmine-elec-Products.com/prodinfo.asp?Number=G13681

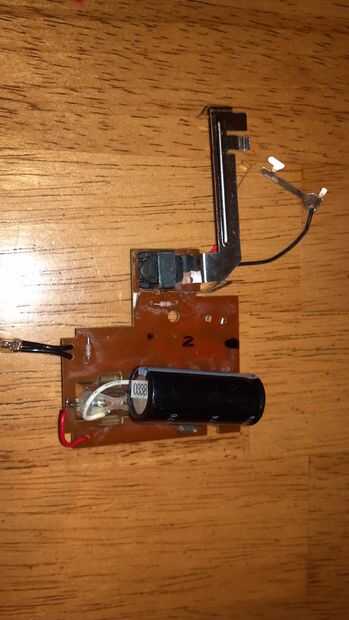

3) módulo Flash cámara. ADVERTENCIA: ALTA TENSIÓN, NO PARA JUGAR CON ***
Módulos flashes más común funcionará, encamina la activación de un relé. Estos no son para ser jugado con ligeramente, ya que cargar hasta cientos de voltios y tienen una gran capacidad de descarga actual. Mina de carga hasta 350 voltios
Si no está seguro de lo que está haciendo con el módulo FLASH, entonces no meterse con ellos.
NO SOY RESPONSABLE DE SU MALA APLICACIÓN O MAL USO.Ahora que está fuera del camino... Mina de oro electrónico tiene estos también! Muchas selecciones disponibles en su sitio.
http://www.Goldmine-elec-Products.com/prodinfo.asp?Number=G17610
Los componentes exactos que se puede utilizar para esto pueden ser diferente. Y la forma exacta que conecta puede diferir. Esto es sólo un ejemplo y es lo que hice. Por ejemplo, puede utilizar un sensor infrarrojo para detectar cuando la gente camina para arriba. Y, usted puede tener un SFX diferentes que obtiene desencadenado. También se podrían añadir múltiples luces.
Otros componentes incluyen:
Caja o armazón para montar piezas. Trabajar hasta una caja de zapatos.
Relés (véase más adelante)
Alambre (debe hacer unos pies)
De la soldadura
Cinta aislante
Conector batería de 2 pilas AA flash módulo.
Algunas baterías (1 9V, 2 AA)
Y algunas herramientas;
Cortador/pelador de cables
Soldadura de hierro
DMM (para el control de voltaje y continuidad)
Tabla perf pequeño montar relés en y cable.
Alto voltaje descarga la herramienta (ver más adelante).
Además, es un método muy "rápidamente" de conseguir algo para trabajar. Puedo pasar más tiempo en el futuro para diseñar mi propio sensor ultrasónico, tienen una potencia de la fuente en lugar de cada dispositivo que trabaja con sus propias baterías, activar sistemas más, y todos funcionan con un microcontrolador que tiene algunas acciones específicas en mente.
Pero, eso es lo que hace este proyecto rápido, simple y divertido!
Ahora, apagado para juntar todas estas cosas, luego un pequeño video que muestra cómo funciona esta cosa!
