Paso 9: Suelde el cable al interruptor de nuevo

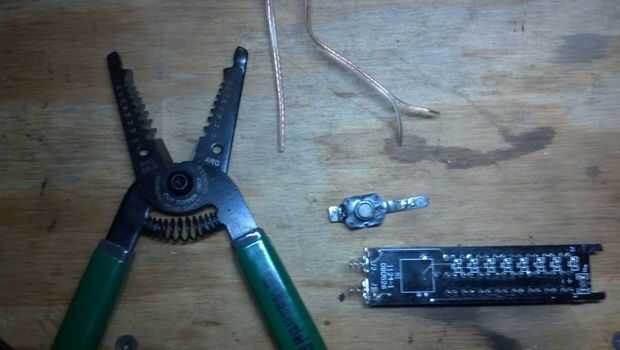

Ahora que el interruptor original se quita, es tiempo para agregar el conmutador que elegiste. Si usando el cable de doble hebra, unas pocas pulgadas del extremo que va al interruptor se necesita ser separado para que tubería del encogimiento del calor puede añadirse (cuadro 2). Suficiente recubrimiento de los extremos de los cables para garantizar una buena conexión a los terminales del interruptor de la tira. Si los terminales tienen un pequeño agujero en ellos, el pelado del alambre puede ser insertado a través del agujero y luego retorcido sobre sí mismo antes de soldar. Si las terminales no tienen agujeros, quieres tira suficiente revestimiento para enrollar el cable alrededor de la terminal y luego gire sobre sí mismo. Buena conexión mecánica primero; buena conexión de la soldadura en segundo lugar.

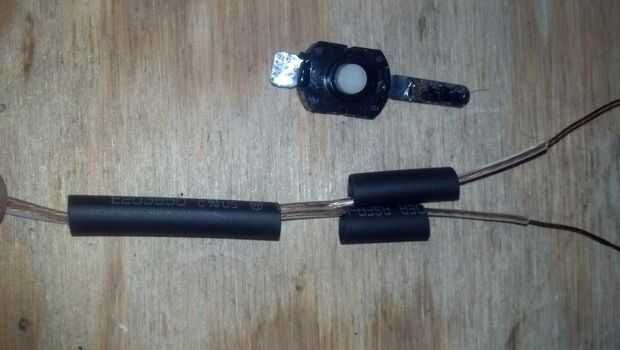

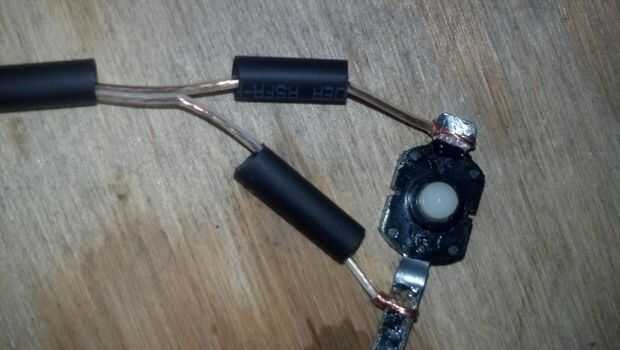

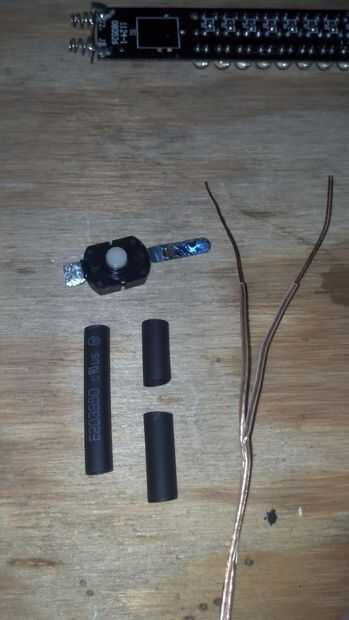

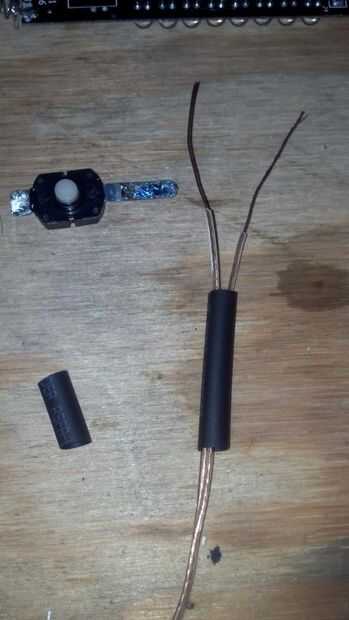

Tomar 2 piezas de encogimiento de calor y corte una pieza por la mitad. Tome el pedazo más grande de encogimiento de calor y deslice sobre tanto de los cables separados. Esto se convertirá en el revestimiento exterior final. Ahora lugar media pieza de calor retráctil sobre cada uno de los extremos separados del alambre (cuadros 3 y 4). Ahora Conecte cada cable a un terminal. Referencia a las imágenes en el paso 3 si el conmutador tiene más 2 terminales.

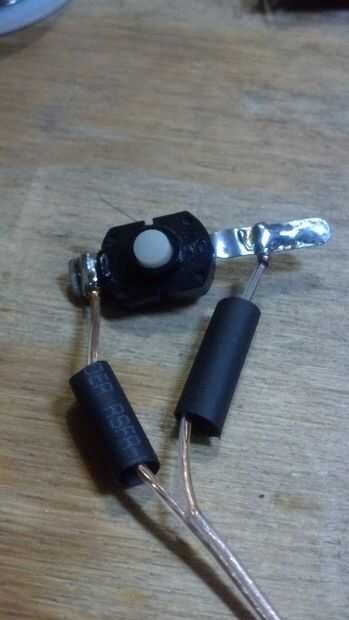

Soldar los cables al interruptor es más fácil que para desoldar. La punta del soldador de estaño nuevo y limpie la soldadura sobrante. Toque el soldador al cable y terminal en el punto donde se envuelve el alambre alrededor de interruptor. Mantener el hierro en contacto con las piezas mientras tocando el extremo de la soldadura de las piezas (no la plancha). Una vez que las piezas estén lo suficientemente calientes, la soldadura se funde sobre las piezas. Añadir que suficiente soldadura para que una suave cubierta de soldadura cubre el cable y el terminal inmediatamente alrededor del alambre. Una vez más, no quieres una gotita de soldadura forma - lo suficiente como para sujetar las piezas juntos.
Importante: Todo el proceso debe tomar aproximadamente 10 segundos. Si el cautín está en contacto con la parte superior, el calor puede empezar a derretir las piezas plásticas o internas del interruptor, causando daños. Desea calentar las piezas para soldar y dejar que la soldadura derrita sobre las piezas. No derrite la soldadura en el hierro y luego tratar de limpiar la soldadura sobre las piezas. Esto puede crear una conexión de soldadura mal llamada una "Junta de soldadura fría".

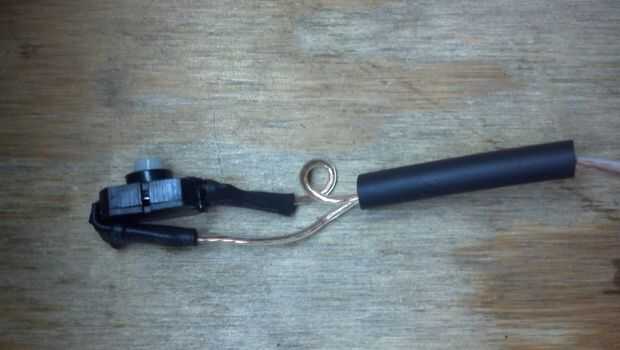

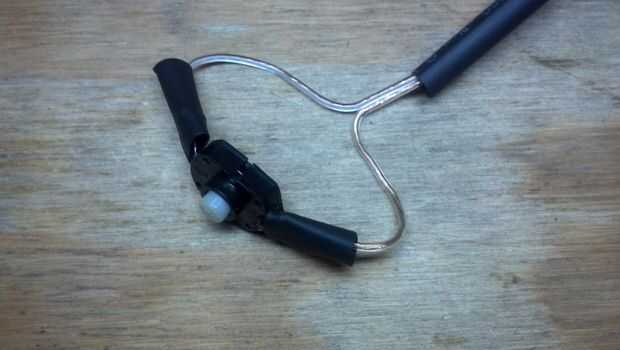

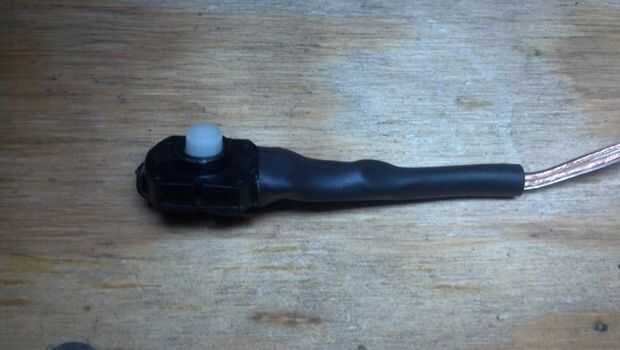

Ahora deslice las piezas de la mitad de calor retráctil tubería en los terminales para proteger los empalmes de la soldadura. Sostenga un encendedor debajo del encogimiento del calor para calentar (sin dejar que la llama toque la tubería). Una vez que se cubre cada terminal, deslice la pieza completa de calor retráctil tanto de las otras piezas de calor retráctil y calor para reforzar la conexión de todo. Que tenga que doblar un terminal para lograr este (cuadros 8 y 9).
