Paso 3: Haga las conexiones
1. identificar el botón que desea mover. Elegí el botón B.
2. Coloque las almohadillas para este botón.
Su controlador xbox puede diferir de la mía, pero tendrá cojines que los botones de conectan cuando se presionan. Cada botón tiene dos pastillas montadas en la placa de circuito. Que el negro de la broca en la parte posterior de las prensas de almohadilla de goma botón abajo, conduce la electricidad a través de estas dos pastillas, y el controlador registra una prensa del botón. Vamos a unir a estas dos pastillas y hacer otra tecla que conecta estos cables y hace que la xbox creo que se haya pulsado el botón normal.
3. exponer el metal en las dos para el botón.
Las pastillas que tenemos a corto tienen un material conductivo les recubrimiento para que los pedacitos negros sobre la almohadilla de goma botón hacen una buena conexión. El problema con este revestimiento es que no es bueno para soldar en. Tenemos que llegar a metal bajo este material y obtener un poco de soldadura sobre ella.
La mejor manera de hacerlo es tomar un pequeño cuchillo, y raspar una esquina de la almohada hasta que usted retire la cantidad suficiente de material conductor que se puede ver metal brillante cuando se mantiene bajo la luz. Queremos que alrededor de medio milímetro por medio un cuadrado milímetro para conseguir calor y soldadura en el cable.
No te preocupes destruyendo su controlador, tienes el cojín entero para el botón a utilizar, así como no raspe una porción grande de él, a poder gallina hacia fuera y olvidar este proyecto sin ningún impacto en la función original del controlador.
Recuerde ir poco a poco. Raspar una pequeña cantidad a la vez, limpie con el dedo, mira para el metal y raspar algunas más. Sólo necesita una pequeña área para soldar en, así que no dejarse llevar y no raspe mucho que os paséis por el metal!

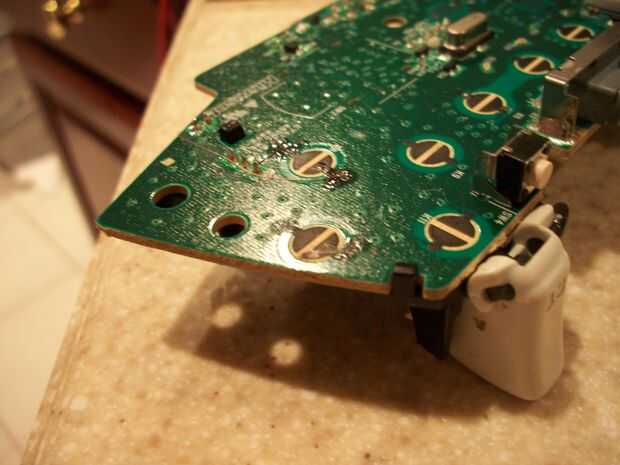

4. la soldadura en el metal expuesto.
Con el soldador caliente y agradable y la placa de circuito en una posición estable, coloque la punta de tu soldador, derecha en el metal expuesto durante unos segundos, luego levante e inspeccione el área. Usted puede ver la mugre que cubre el metal, esta es la capa que cubre la placa de circuito de fusión. Protege los conductores de ser corto, pero obtiene todo melty cuando se calientan. Limpie lejos con una toalla de papel si se puede, pero si sigue endureciendo antes, puedes pasar de tu contacto metal punto con la punta de la plancha (limpieza en la esponja de la limpieza a menudo para mantenerlo limpio), o dejar que las manchas de mugre endurecer, luego rasparles lejos de su punto de contacto con su cuchillo. Si no tienes mugre en el camino después de calentar el metal, probablemente escogió un buen lugar para la soldadura.
Después de haber calentado el punto del metal y todavía puede ver después de retirar la plancha, lugar algunos sobre el punto metal de la soldadura y presione la plancha sobre ellas tanto para un segundo o menos. Al levantar la plancha debería ver la soldadura que cubre el metal punto que usted expuesto. Si no ves esto, o ver soldadura puesta en común en el metal punto o negarse a dejar ir de su plancha, revise su punto de contacto metal otra vez para asegurarse de que allí no es ninguna mugre en él, y que realmente se ha hecho hasta el metal.
Necesita buen metal en contacto con metal caliente la almohadilla para que enlazará con la soldadura.
Una vez que usted piensa que tiene una buena conexión, puede probar mediante la colocación de la placa de circuito en la parte trasera mitad del regulador, colocar la batería, colocando la almohadilla de botón ABYX sobre la placa de circuito y encender el controlador y xbox pulsando el botón de xbox en la almohadilla de goma. Una vez que el controlador y la consola xbox en, ir a un lugar donde usted puede probar el botón, luego retire la almohadilla de goma, y toque las dos de la soldadura de puntos con unos alicates de punta de la aguja (asegurándose de tocar los puntos de soldadura no la almohadilla conductora negra. Para probar esto, puede soldar algunos cables de prueba, luego conecte los cables para ver si registra la pulsación.
