Motorizado Walker (5 / 11 paso)

Paso 5: El caminante

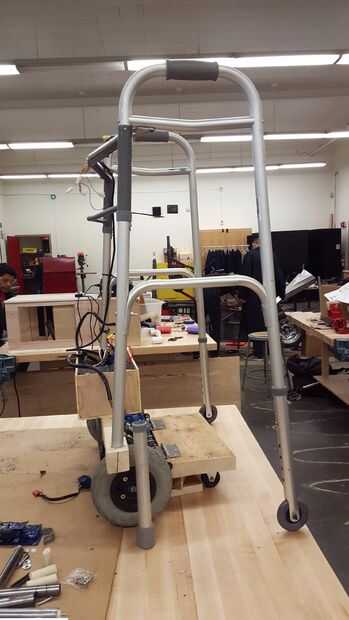

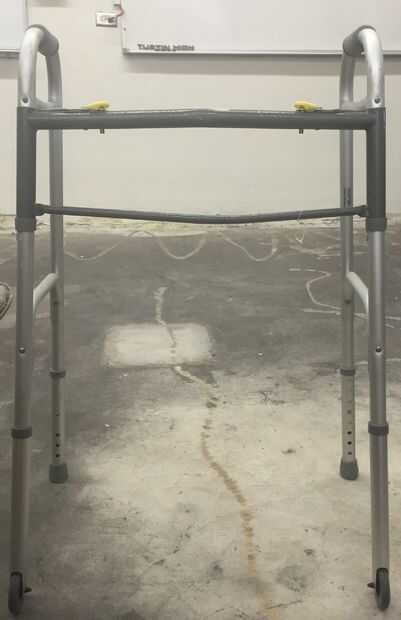

El estándar, walker compró tienda actuará como nuestro marco y base para el proyecto.

  • Sacar las patas del andador, sustitución de la parte posterior dos con la parte frontal dos

    • Lo hicimos para que las piernas atrás dos tienen ruedas adjuntadas y serán capaces de mover/roll cuando el motor está en)

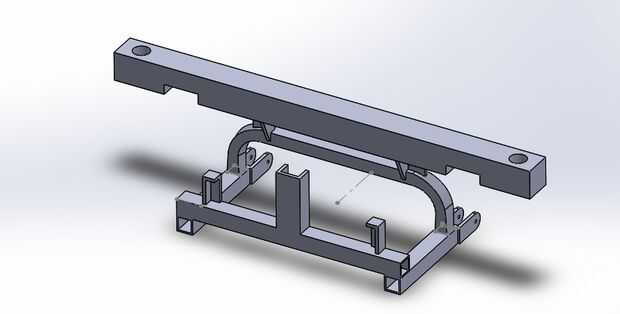

  • Crear una plataforma de madera para las patas del andador a la carcasa del motor
    • Taladre los agujeros para las piernas encajar en
    • Atorníllelo en el motorframe
  • Tapones para caber el interior de las patas del andador de impresión 3-d (Asegúrese de que es un ajuste perfecto)
    • Martillo en las patas del andador

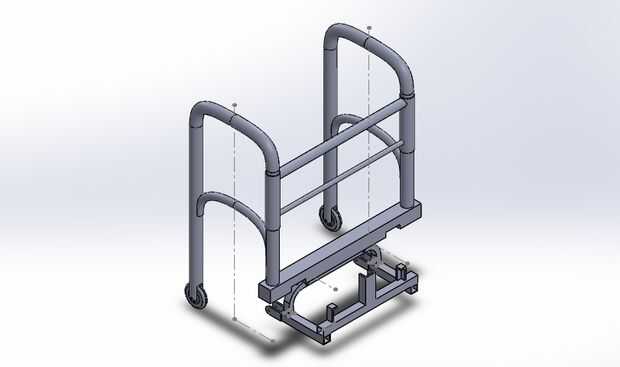

  • Coloque las patas en los agujeros en la plataforma de madera
  • Perfore los tapones de la parte inferior de la plataforma de madera, asegurando el caminante a la carcasa del motor

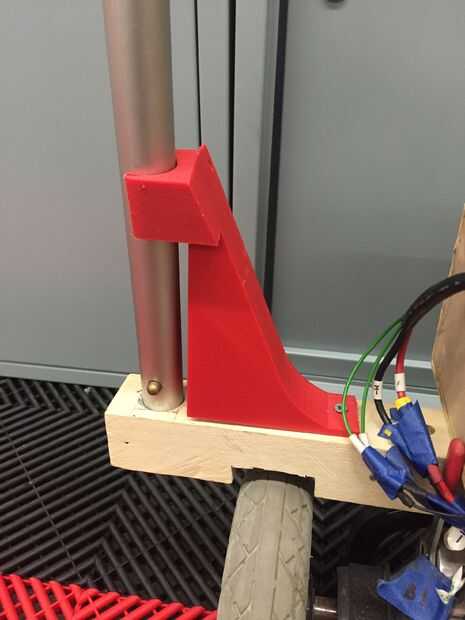

  • 3D modelo una abrazadera y soporte para crear más apoyo para las piernas en SolidWorks
    • Imprimir
    • Conecte y perforar en la plataforma de madera
