Motor sin cepillo del interruptor Reed (5 / 7 paso)

Paso 5: El circuito

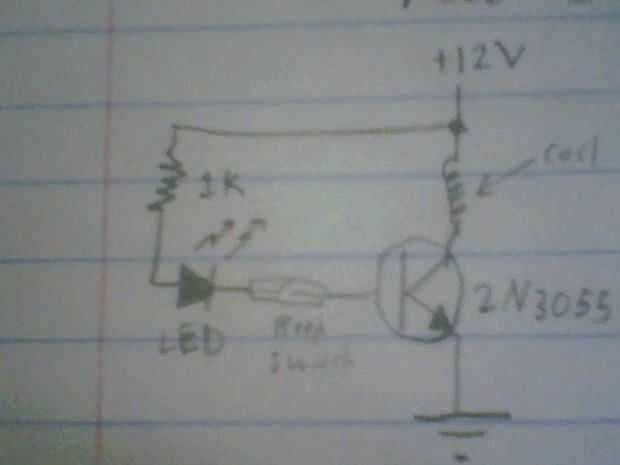

Esto es todo!  No sólo esto es lo último que se debe construir, pero reúne todas las piezas (bobina, la armadura y conmutador).  El esquema es realmente muy simple.  Siga las notas de la imagen.  Para la resistencia, dijo al principio que tendría que experimentar.  Para probar propósitos, comienzo con 12 voltios (12V) y una resistencia de 1K ohm 1/4 watt, luego ajustar el valor de resistencia o tensión después de que el motor funcione si funciona demasiado lento o el transistor se calienta demasiado.  Una vez que termines el circuito, el motor es casi listo para funcionar.  Más información en el siguiente paso.
