Motor paso a paso de BYJ48 (1 / 4 paso)

Paso 1: Especificación, conductor del Motor

Hay muchos tipos de conductores, L293, ULN2003, A3967SLB y más,

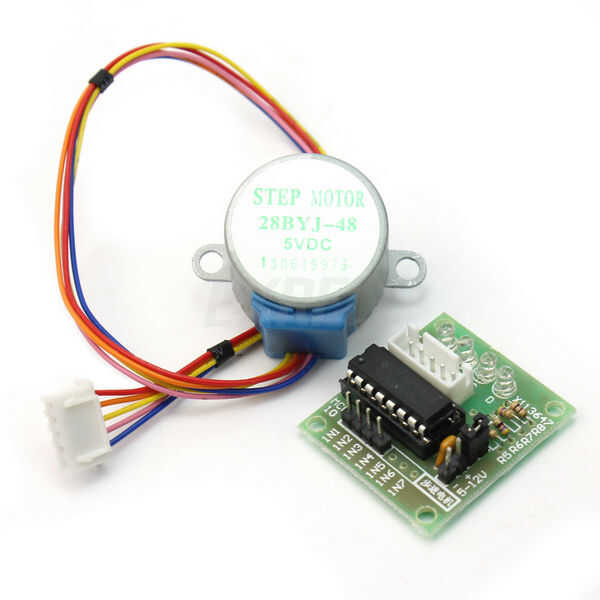

28-BYJ48 incluso viene con arranque usando un chip controlador ULN2003 como un Motor.

Especificación para este Motor "Y se puede descargar la hoja de datos del accesorio"

Tensión nominal: 5 VDC
Número de fase 4
Cociente de la variación de velocidad de 1/64
Ángulo del paso 5,625 ° 64
Frecuencia 100Hz
Resistencia de la C.C. 50Ω±7%(25℃)
Frecuencia ociosa de tracción > 600Hz
Frecuencia ociosa de hacia fuera-tracción > 1000Hz
En tracción par > 34.3mN.m(120Hz)
Posicionamiento automático par > 34.3mN.m
Par de fricción 600-1200 gf.cm
Tire en par 300 gf.cm
Grado de aislamiento A

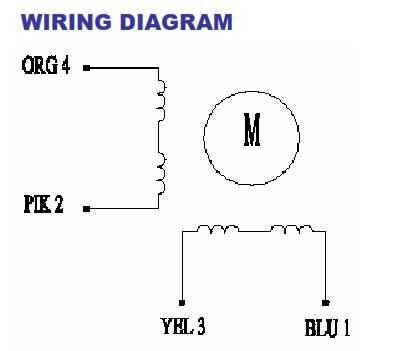

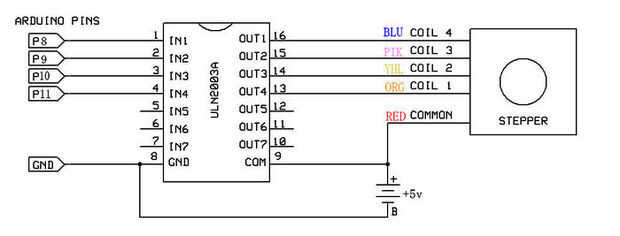

y los esquemas de este desglose se muestra como las fotos en el archivo adjunto

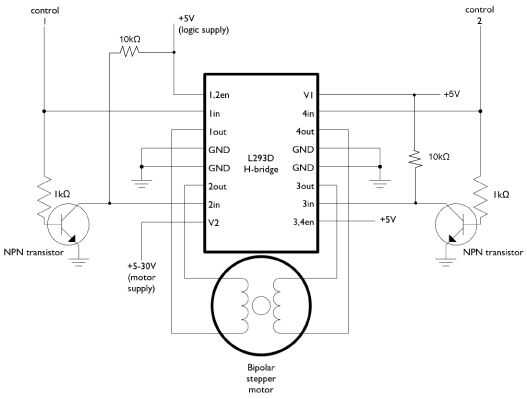

Tenga en cuenta que si desea utilizar el L293 en lugar de ULN2003, usted necesitará no dejar cable rojo conexión.

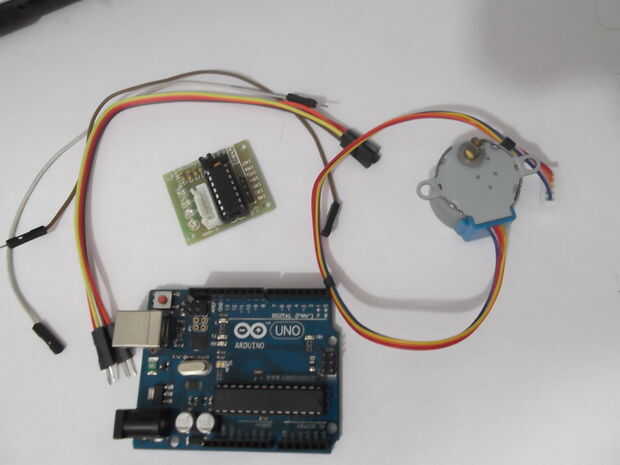

Materiales :

se necesita:

1) placa Arduino.

2) BYJ48 5v Motor de paso a paso

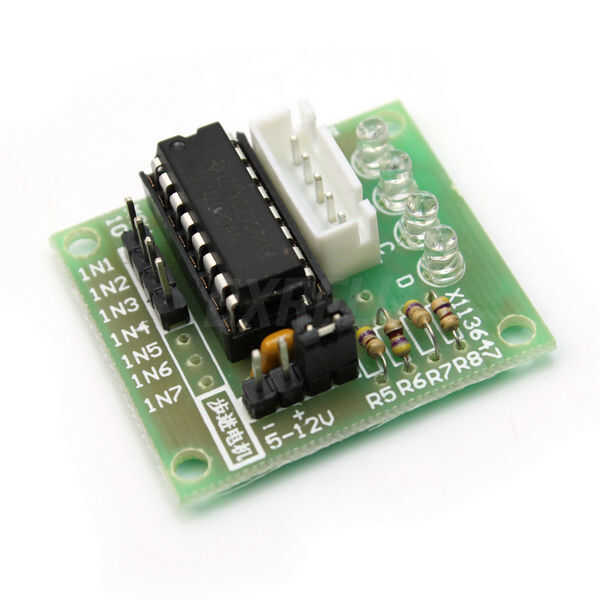

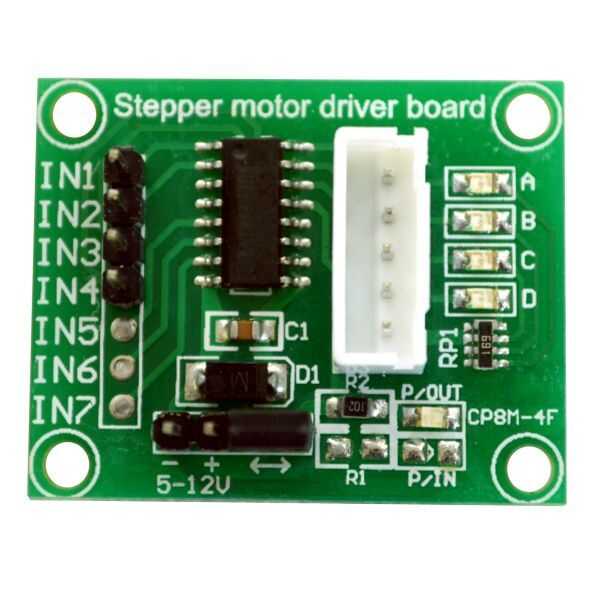

3) driver ULN2003 mororistas módulo

4) puente.

5) fuente de voltaje de 5v de "Opcional".
