Motor de animación de pantalla TFT táctil y controlador de matriz de LED 8 x 8 RGB (2 / 4 paso)

Paso 2: Conectar la matriz de LED 8 x 8 (opcional)

Se necesita construir la matriz. Usted puede seguir el instructivo aquí:

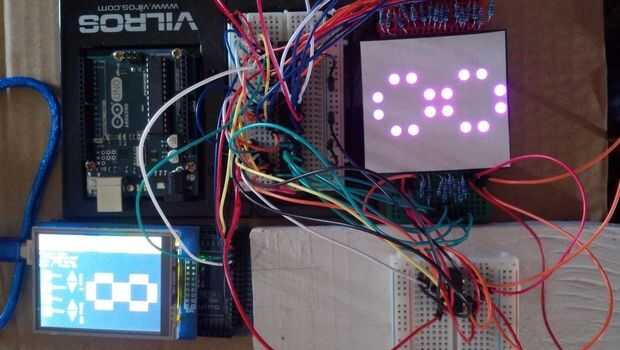

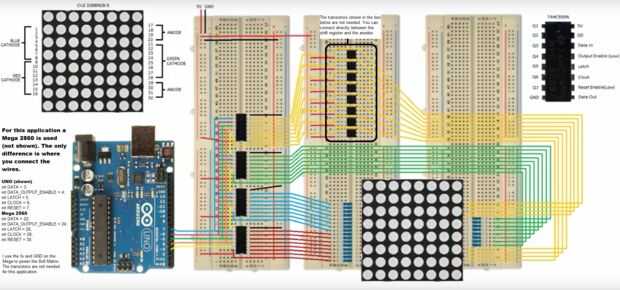

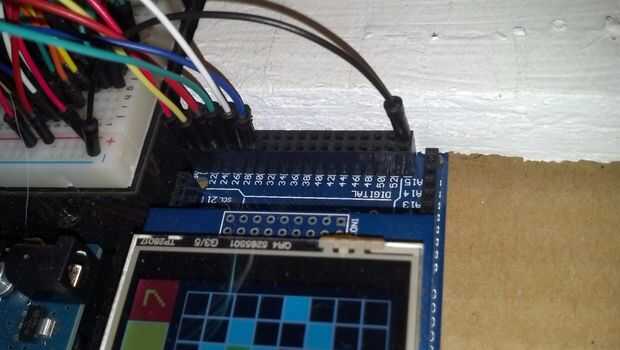

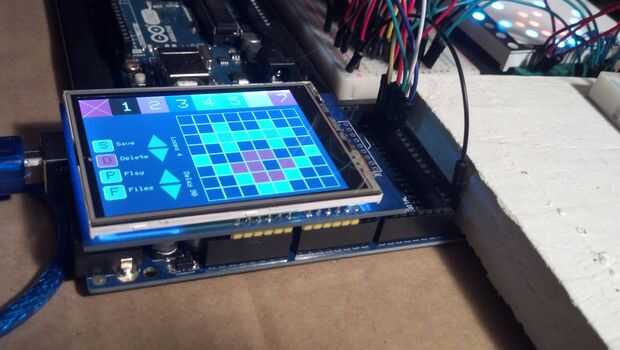

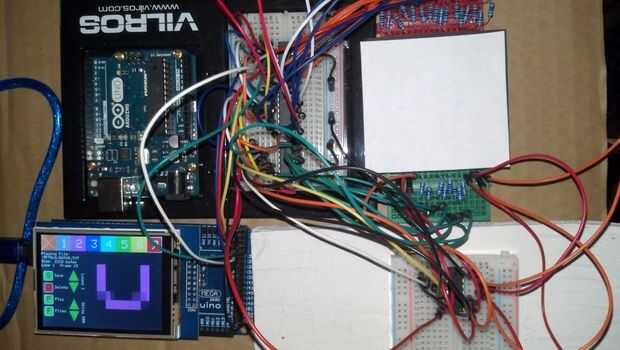

La pantalla táctil de TFT de pantalla ocupa la mayor parte de los pines en un Arduino UNO. Por lo tanto, para esta compilación he utilizado un Mega 2560. La pantalla TFT cubre mucho el Mega pero todavía hay un montón de salidas de pines disponibles. Se refieren a la imagen de diagrama para información más detallada. La siguiente tabla muestra la diferencia entre la configuración UNO y la Mega. (Nota: estas configuraciones son específicas de mi R3 UNO TFT 2,8" pantalla táctil con SD Una diversa marca de fábrica puede requerir ajustes diferentes.)

UNOMega

int datos = 3;
int DATA_OUTPUT_ENABLE = 4;
int cierre = 5;
int reloj = 6;
int RESET = 7;

int datos = 22;
int DATA_OUTPUT_ENABLE = 24;
int cierre = 26;
int reloj = 28;
int RESET = 30;
