Montar una lámpara de Super Mario hermanos moneda bloque (7 / 15 paso)

Paso 7: Soldadura del zócalo del IC

El siguiente componente más alto en el tablero es el zócalo del IC para la ATTiny85. Estas cosas pueden ser difíciles soldar en nivel, ya que son ligeros y tienen tantos pines, pero si haces buen uso de la mesa, es fácil de mantener en su lugar mientras suelda.

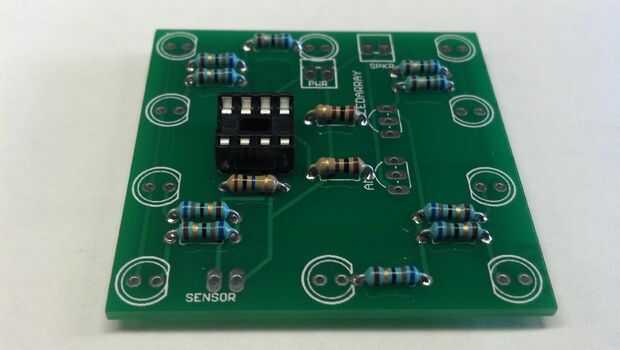

Coloque el zócalo del IC en el tablero con la parte dentada poco hacia la izquierda (Asegúrese de que la junta esté correctamente orientada como se muestra en la imagen). Esto le ayudará a introducir el ATTiny en la dirección correcta más adelante.

Tiendo a la soldadura de los pines en las esquinas opuestas en primer lugar, otra vez sólo para que sé que no va a venir fuera de posición si llego a empujarlo. Proceder a soldar el resto de los pines. Es posible que observe que algunos de ellos no son realmente eléctricamente conectados al resto de la Junta - técnicamente no tienes que soldar estos, pero es bueno darles todo por causa de integridad. Además, más adelante, usted no pregunta por qué usted no soldar algo.
